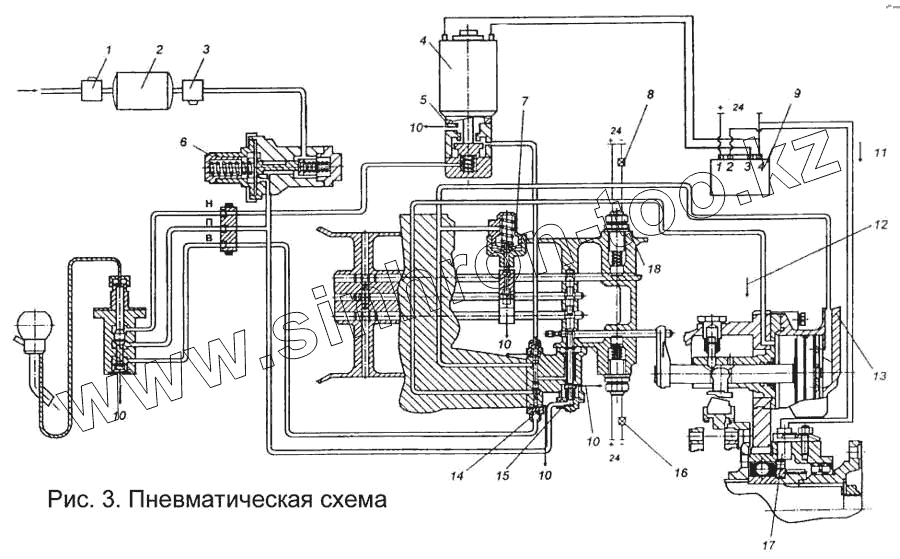

Каталог запасных частей к технике: МАЗ КПП МАЗ-543205-070. Пневматическая схема

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

6

7

8

9

10

10

10

10

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Обратный клапан		Обратный клапан
2	Ресивер		Ресивер
3	Воздухоочиститель с маслоотделителем		Воздухоочиститель с маслоотделителем
4	Электромагнит 151.3747		Электромагнит 151.3747
5	Клапан блокировки включения демультиплик		Клапан блокировки включения демультипликатора
6	Редукционный клапан		Редукционный клапан
7	Блокировочное устройство 1-й передачи и		Блокировочное устройство 1-й передачи и заднего хода
8	Контрольная лампа заднего хода		Контрольная лампа заднего хода
9	Реле блокировки 6312.3747 (устанавливает		Реле блокировки 6312.3747 (устанавливается в кабине автомашины)
10	В атмосферу		В атмосферу
11	Подвод воздуха для включения высшего диа		Подвод воздуха для включения высшего диапазона
12	Подвод воздуха для включения низшего диа		Подвод воздуха для включения низшего диапазона
13	Цилиндр переключения демультипликатора		Цилиндр переключения демультипликатора
14	Воздухораспределитель		Воздухораспределитель
15	Впускной клапан воздухораспределителя		Впускной клапан воздухораспределителя
16	Контрольная лампа демультипликатора		Контрольная лампа демультипликатора
17	Датчик скорости АСБП 1101.3843		Датчик скорости АСБП 1101.3843

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
