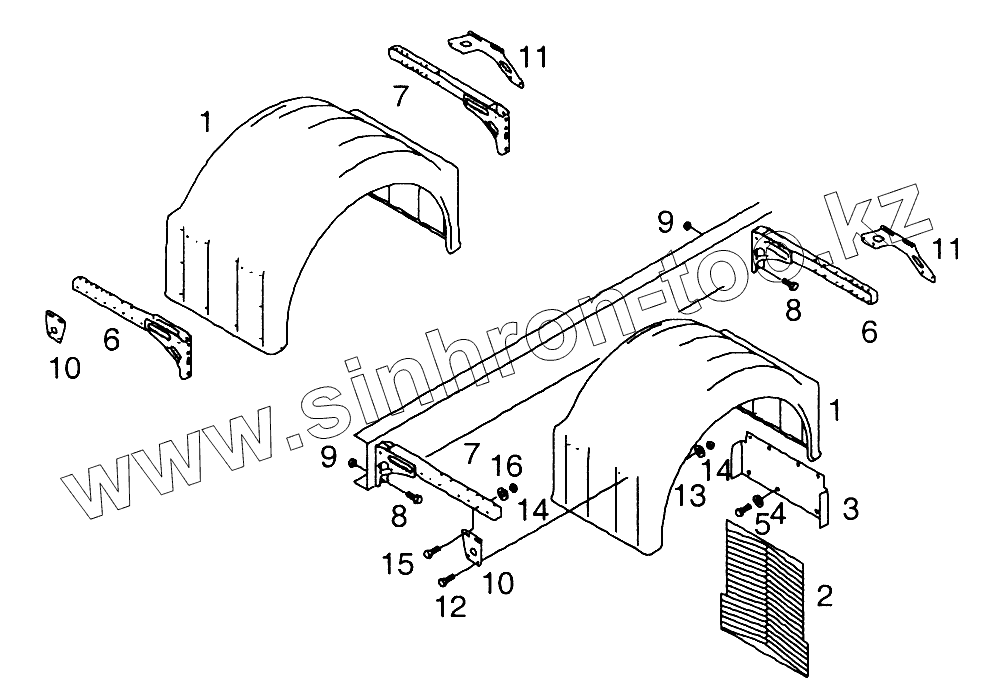

Каталог запасных частей к технике: MAN TGL. Задние крылья

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

6

7

7

8

8

9

9

10

10

11

11

11

11

12

13

14

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	81.66410-0457		Крыло 569мм
2	81.66410-0458		Брызговик
3	81.66410-0460		Крышка
4	06.15190-0306		Шайба 5,3x15x1,2-140HV-MAN183-B1
5	06.07212-4312		Винт D6x20-ST-MAN183-B1
6	81.25245-5199		Кронштейн левый/правый
7	81.25245-5200		Кронштейн левый/правый
8	06.02813-4811		Фиксирующий болт с шестигранной головкой M12x1,5x30-10,9-MAN183-B1
9	06.11251-2003		Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1
10	81.66420-0219		Кронштейн
11	81.66420-0254		Кронштейн
11	81.66420-0229		Кронштейн
12	06.01283-5113		Болт с шестигранной головкой M8x20-8,8-MAN183-B1
13	06.15013-0411		Шайба A8,4x16x1,6-200HV-MAN183-B1
14	06.11240-0404		Фиксирующая шестигранная гайка BM8-8-MAN183-B1
15	06.01283-5115		Болт с шестигранной головкой M8x25-8,8-MAN183-B1
16	06.15190-0309		Шайба 8,4x24x2-140HV-MAN183-B1

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
