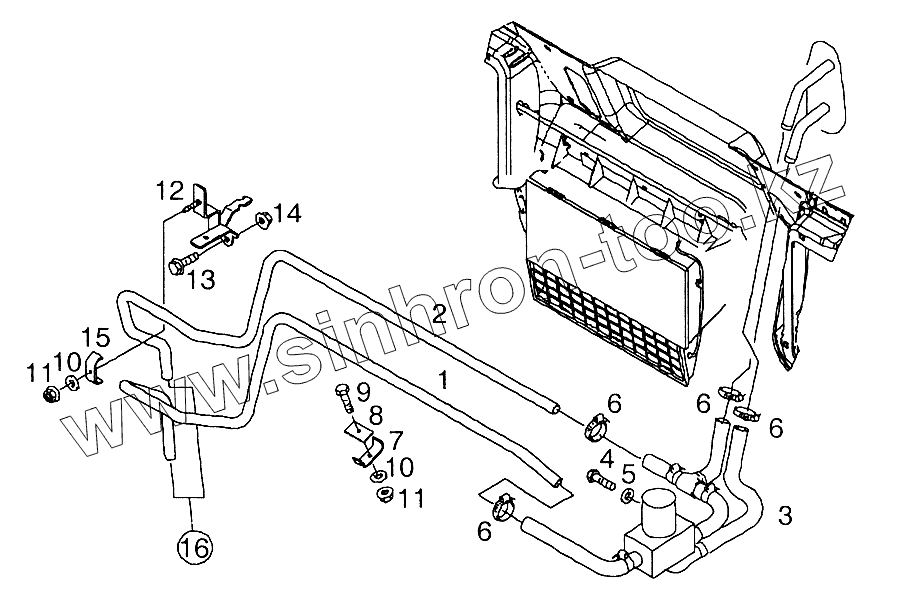

Каталог запасных частей к технике: MAN TGL. Трубопроводы обогревателя кабины

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

6

7

8

9

10

10

11

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	81.61960-0704		Трубопровод обогревателя 18x1,5
2	81.61960-0705		Трубопровод обогревателя 18x1,5
3	81.61967-6017		Клапан
4	06.01283-4810		Болт с шестигранной головкой M5x12-8,8-MAN183-B1
5	06.15190-0306		Шайба 5,3x15x1,2-140HV-MAN183-B1
6	06.67128-0708		Хомут AL22-26
7	81.97401-0699		Скоба 2x18-6-ST37-2-A4C
8	81.90750-0421		Квадратная шайба 25x3x46-23-12,5-7,0-ST37-2-A4C
9	06.01283-4918		Болт с шестигранной головкой M6x35-8,8-MAN183-B1
10	06.15190-0307		Шайба 6,4x18x1,6-140HV-MAN183-B1
11	06.11240-0303		Фиксирующая шестигранная гайка AM6-8-MAN183-B1
12	81.25441-5319		Кронштейн
13	06.02813-4311		Фиксирующий болт с шестигранной головкой M8x30-10,9-MAN183-B1
14	06.11251-2018		Фиксирующая шестигранная гайка M8-10-MAN183-B1
15	81.97401-0699		Скоба 2x18-6-ST37-2-A4C
16	К двигателю или дополнительному обогревателю		К двигателю или дополнительному обогревателю

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
