Каталог запасных частей к технике: MAN TGL. Трубопроводы обогревателя кабины

Тип техники

Марка

Модель

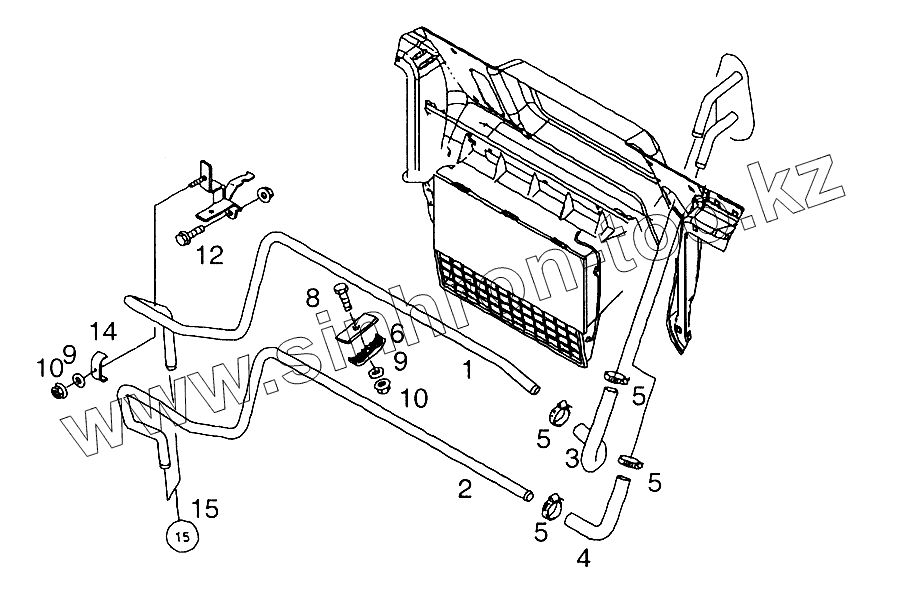

Схема

1

2

3

4

5

5

5

5

6

8

9

9

10

10

12

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	81.61960-0704		Трубопровод обогревателя 18x1,5
2	81.61960-0705		Трубопровод обогревателя 18x1,5
3	81.96305-0235		Рукав
4	81.96305-0264		Рукав
5	06.67128-0708		Хомут AL22-26
6	81.61910-0022		Кронштейн
8	06.07213-3313		Винт D5x22-ST-MAN183-B4
9	06.15190-0307		Шайба 6,4x18x1,6-140HV-MAN183-B1
10	06.11240-0303		Фиксирующая шестигранная гайка AM6-8-MAN183-B1
12	06.02254-3106		Винт M8x25SC-Z1-8,8-MAN183-B4
14	81.97401-0699		Скоба 2x18-6-ST37-2-A4C
15	К двигателю или дополнительному обогревателю		К двигателю или дополнительному обогревателю

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
