Каталог запасных частей к технике: MAN TGL. Топливопроводы

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

2

2

3

3

3

4

4

4

5

5

5

6

6

6

7

7

8

8

9

9

10

10

10

11

11

11

14

14

15

16

17

17

18

18

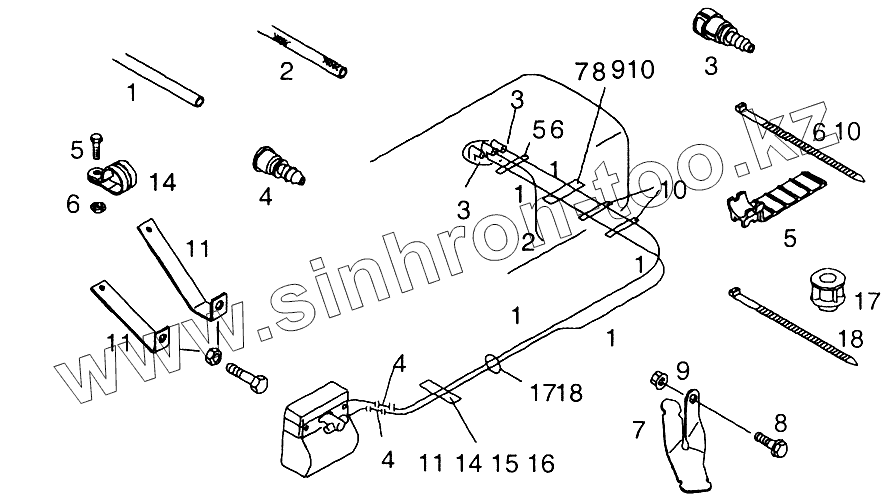

Позиция на иллюстрации	Заводской номер детали		Название детали
1	04.35160-9813		Полиамидная трубка 12,5x1,25-PA12-PHLY
2	04.27100-0205		Трубка 5x2x100000-CR2-60-SW
3	51.98181-6005		Прямой штуцер
4	51.98181-0008		Пробка
5	88.12340-0010		Кронштейн
6	81.97401-0872		Хомут 3,6x281-PA6,6-SW
7	85.12340-0100		Кронштейн
8	06.02813-4810		Фиксирующий болт с шестигранной головкой M12x1,5x25-10,9-MAN183-B1
9	06.11251-2003		Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1
10	81.97401-0631		Хомут 75x338-PA6,6-SW
11	85.12340-0101		Кронштейн
14	06.67300-1226		Хомут D1-12x15-W1-EPDM-2
15	06.01283-4914		Болт с шестигранной головкой M6x22-8,8-MAN183-B1
16	06.11240-0303		Фиксирующая шестигранная гайка AM6-8-MAN183-B1
17	81.93030-0275		Прокладка
18	81.97470-0089		Хомут составной 76x375-PA6,6HS-SW

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
