Каталог запасных частей к технике: MAN TGL. Главный вал, передние компоненты

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

10

10

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

24

24

24

24

24

25

26

27

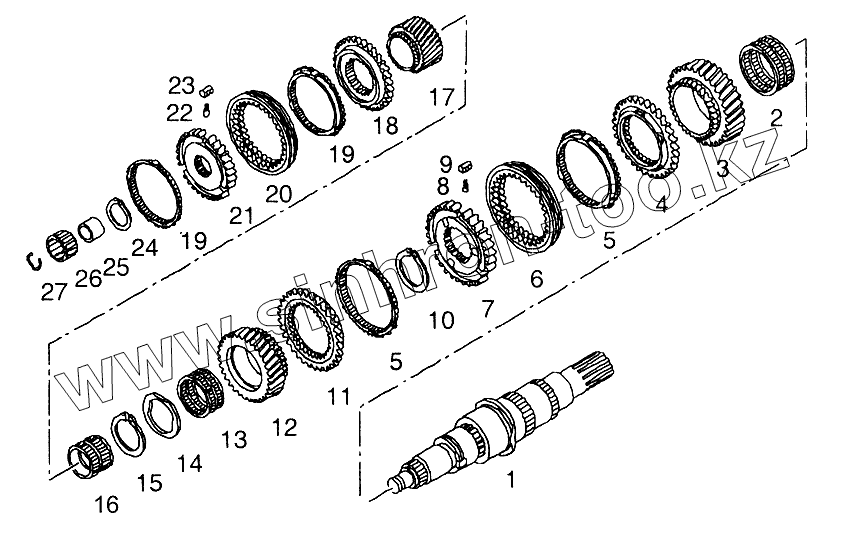

Позиция на иллюстрации	Заводской номер детали		Название детали
1	82.32202-0002		Главный вал
2	06.33709-0239		Игольчатый подшипник K75x83x40-ZW
3	82.32302-0003		Косозубая шестерня
4	81.32425-0150		Зубчатая муфта
5	81.32420-0260		Кольцо синхронизатора
6	81.32402-0205		Скользящая муфта
7	81.32425-0152		Зубчатая муфта
8	81.97602-0909		Пружина сжатия
9	81.32510-0067		Упорная вставка
10	06.29019-0356		Стопорное кольцо 60x2,20
10	06.29019-0355		Стопорное кольцо 60x2,30
10	06.29019-0354		Стопорное кольцо 60x2,40
10	06.29019-0353		Стопорное кольцо 60x2,50
11	81.32425-0153		Зубчатая муфта
12	82.32302-0004		Косозубая шестерня
13	06.33709-0238		Игольчатый подшипник K60x68x30-ZW/10,8
14	81.90702-0114		Прокладка
15	81.90820-0595		Стопорное кольцо 53,8x62,7x2,50-ST
16	06.33709-0237		Игольчатый подшипник K44x50x45
17	81.32302-0130		Косозубая шестерня
18	81.32425-0156		Зубчатая муфта
19	81.32420-0262		Кольцо синхронизатора
20	81.32402-0206		Скользящая муфта
21	81.32420-0261		Синхронизатор
22	81.97602-0909		Пружина сжатия
23	81.32510-0067		Упорная вставка
24	81.90820-0457		Стопорное кольцо 2,35
24	06.29010-0426		Стопорное кольцо 40x2,50-ZNPHR5F
24	06.29019-0217		Стопорное кольцо 40x2,45
24	06.29019-0039		Стопорное кольцо 40x2,40
24	06.29019-0040		Стопорное кольцо 40x2,30
24	06.29019-0041		Стопорное кольцо 40x2,20
25	81.93501-0038		Внутренняя обойма подшипника
26	81.93404-0036		Роликоподшипник
27	06.29019-0013		Стопорное кольцо 23,5x27,0x1,20

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
