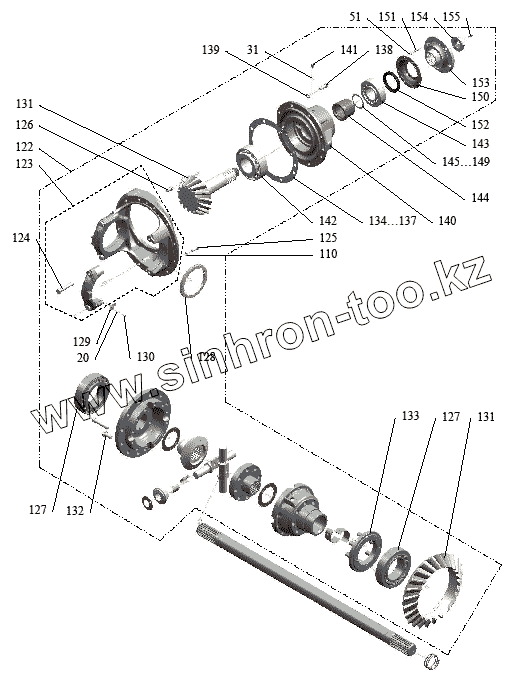

Каталог запасных частей к технике: Мадара 397.1. Запасные детали заднего ведущего моста 397.1
20
31
51
110
122
123
124
125
126
127
127
128
129
130
131
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 342-02.04.00 | 342-02.04.00 | Картер главной передачи | |
| 41-011-2810 | 41-011-2810 | Крышка | |
| 397.1-02.03.02 | 397.1-02.03.02 | Шестерня коническая ведомая | |
| 397.1-02.03.01 | 397.1-02.03.01 | Шестерня коническая ведущая | |
| 20 | БДС 833-82 | Шайба 2 10Н | |
| 31 | БДС 3609-73 | Кольцо II В 14x18 | |
| 51 | БДС 833-82 | Шайба 2 10Н | |
| 110 | БДС 833-82 | Шайба 2 10Н | |
| 122 | 397.1-02.00.00 | Картер главной передачи в сборе с главной передачи | |
| 123 | 342-02.03.00 | Картер главной передачи в сборе с крышками | |
| 124 | 706-02 1104 | Болт М 16x1,5-6gx85-8.8 | |
| 125 | БДС 1232-86 | Болт А2 М 8x12-8.8 | |
| 126 | БДС 1232-86 | Болт А2 М 8x12-8.8 | |
| 127 | 3025Л002 | Подшипник 32218 Е Р6 | |
| 128 | 41-014-5073 | Кольцо опорное | |
| 129 | 41-007-5108 | Пластина стопорная | |
| 130 | БДС 1230-85 | Болт 2 М 10x20-8.8 | |
| 131 | 397.1-02.03.00 | Пара конических шестерен | |
| 132 | БДС 1232-86 | Болт А2 М 8x12-8.8 | |
| 133 | 41-002-7273 | Муфта блокировки дифференциала | |
| 134 | 41-325-5101 | Прокладка регулировочная 0,2 | |
| 135 | 41-324-5101 | Прокладка регулировочная 0,3 | |
| 136 | 41-322-5101 | Прокладка регулировочная 0,5 | |
| 137 | 41-323-5101 | Прокладка регулировочная 1,0 | |
| 138 | БДС 1232-86 | Болт А2 М 8x12-8.8 | |
| 139 | БДС 833-82 | Шайба 2 10Н | |
| 140 | 342-02.00.03 | Стакан подшипников | |
| 141 | 831-5238 | Винт с цилиндрической головой | |
| 142 | 3025Л005 | Подшипник 32315 Е Р6 | |
| 143 | 3025Л019 | Подшипник 32312 Е Р6 | |
| 144 | 41-020-5078 | Втулка распорная | |
| 145 | 41-085-5101 | Прокладка регулировочная 0,2 | |
| 146 | 41-086-5101 | Прокладка регулировочная 0,3 | |
| 147 | 41-087-5101 | Прокладка регулировочная 0,5 | |
| 148 | 41-088-5101 | Прокладка регулировочная 1,0 | |
| 149 | 41-089-5101 | Прокладка регулировочная 1,5 | |
| 150 | 340-003-5582 | Крышка уплотнителя | |
| 151 | БДС 1232-86 | Болт А2 М 8x12-8.8 | |
| 152 | 3025П040 | Манжета GP 75х100х13 NBR | |
| 153 | 340-004-7208 | Фланец в сборе | |
| 154 | 340-004-5251 | Гайка М 42x1,5 | |
| 155 | БДС 55-77 | Шплинт 6,3x71 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
