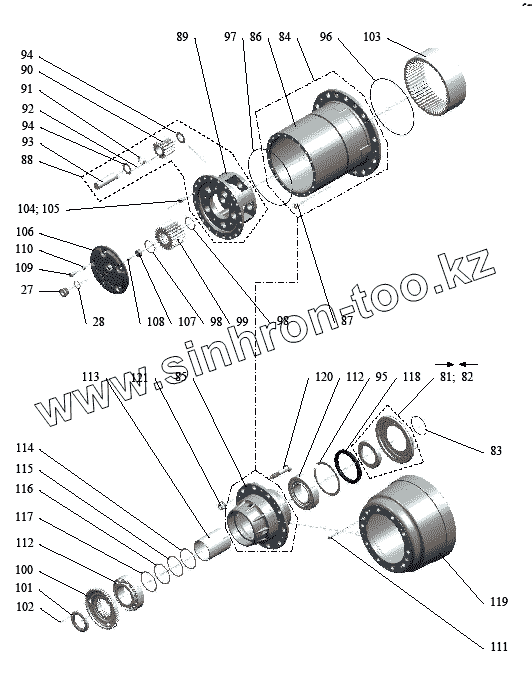

Каталог запасных частей к технике: Мадара 397.1. Запасные детали заднего ведущего моста 397.1
27
28
81
82
83
84
85
86
87
88
89
90
91
92
93
94
94
95
96
97
98
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
112
113
114
115
116
117
118
119
120
121
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 41-001-2043 | 41-001-2043 | Венец зубчатый | |
| 340-021-2301 | 340-021-2301 | Ступица | |
| 27 | 41-001-7647 | Пробка магнитная М 30х 1,5 | |
| 28 | БДС 3609-73 | Кольцо II В 14x18 | |
| 81 | 340-006-7029 | Кольцо маслособирательное правое в сборе | |
| 82 | 340-007-7029 | Кольцо маслособирательное левое в сборе | |
| 83 | БДС 7947-85 | “О” - кольцо 39,1x5,8-3 | |
| 84 | 340-041-7401 | Ступица колеса с картер колесного редуктора в сборе | |
| 85 | 340-040-7401 | Ступица | |
| 86 | 340-007-7264 | Картер колесного редуктора в сборе | |
| 87 | БДС 1359-88 | Винт 1В М 12x25-5.8 | |
| 88 | 340-009-7264 | Картер колесного редуктора с держателем сателлитных колес и сателлитов в сборе | |
| 89 | 340-005-2066 | Держатель сателлитных колес | |
| 90 | 41-005-2072 | Сателлит z = 16 | |
| 91 | 41-116-5076 | Втулка распорная | |
| 92 | 3025И002 | Ролик игольчаты 3х23,8 А | |
| 93 | 41-042-5011 | Ось сателлитов | |
| 94 | 41-055-5081 | Шайба опорная сателлитов | |
| 95 | 41-078-5076 | Кольцо стопорное | |
| 96 | 3025О002 | О - кольцо 240х3 | |
| 97 | 3025О001 | О - кольцо 220х3 | |
| 98 | БДС 2170-77 | Кольцо стопорное В 18 | |
| 99 | 41-007-2021 | Ведущая шестерня колесного редуктора z = 24 | |
| 100 | 41-004-2023 | Соединитель | |
| 101 | 41-022-5257 | Гайка с прорезями | |
| 102 | БДС 1363-82 | Винт М 6х16-22Н | |
| 103 | 41-011-2022 | Колесо опорное колесного редуктора z = 56 | |
| 104 | БДС 1232-86 | Болт А2 М 8x12-8.8 | |
| 105 | 340-005-5201 | Болт | |
| 106 | 340-004-2331 | Колпачок держателя сателлитных колес | |
| 107 | 41-017-5082 | Опора | |
| 108 | 41-010-5158 | Штифт | |
| 109 | БДС 1232-86 | Болт А2 М 8x12-8.8 | |
| 110 | БДС 833-82 | Шайба 2 10Н | |
| 111 | БДС 1232-86 | Болт А2 М 8x12-8.8 | |
| 112 | 3025Л003 | Подшипник 32221 Е | |
| 113 | 324-00.00.08 | Втулка распорная | |
| 114 | 325-00.00.07 | Прокладка регулировочная 0,15 | |
| 115 | 41-096-5101 | Прокладка регулировочная 0,3 | |
| 116 | 41-097-5101 | Прокладка регулировочная 0,5 | |
| 117 | 41-098-5101 | Прокладка регулировочная 1,0 | |
| 118 | 3025П038 | Уплотнитель 1ННI 155х190х17,54+HR | |
| 119 | 340-010-2411 | Барабан тормозной | |
| 120 | 340-008-5238 | Болт барабанный | |
| 121 | 325-05.00.00 | Гайка М 22х1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
