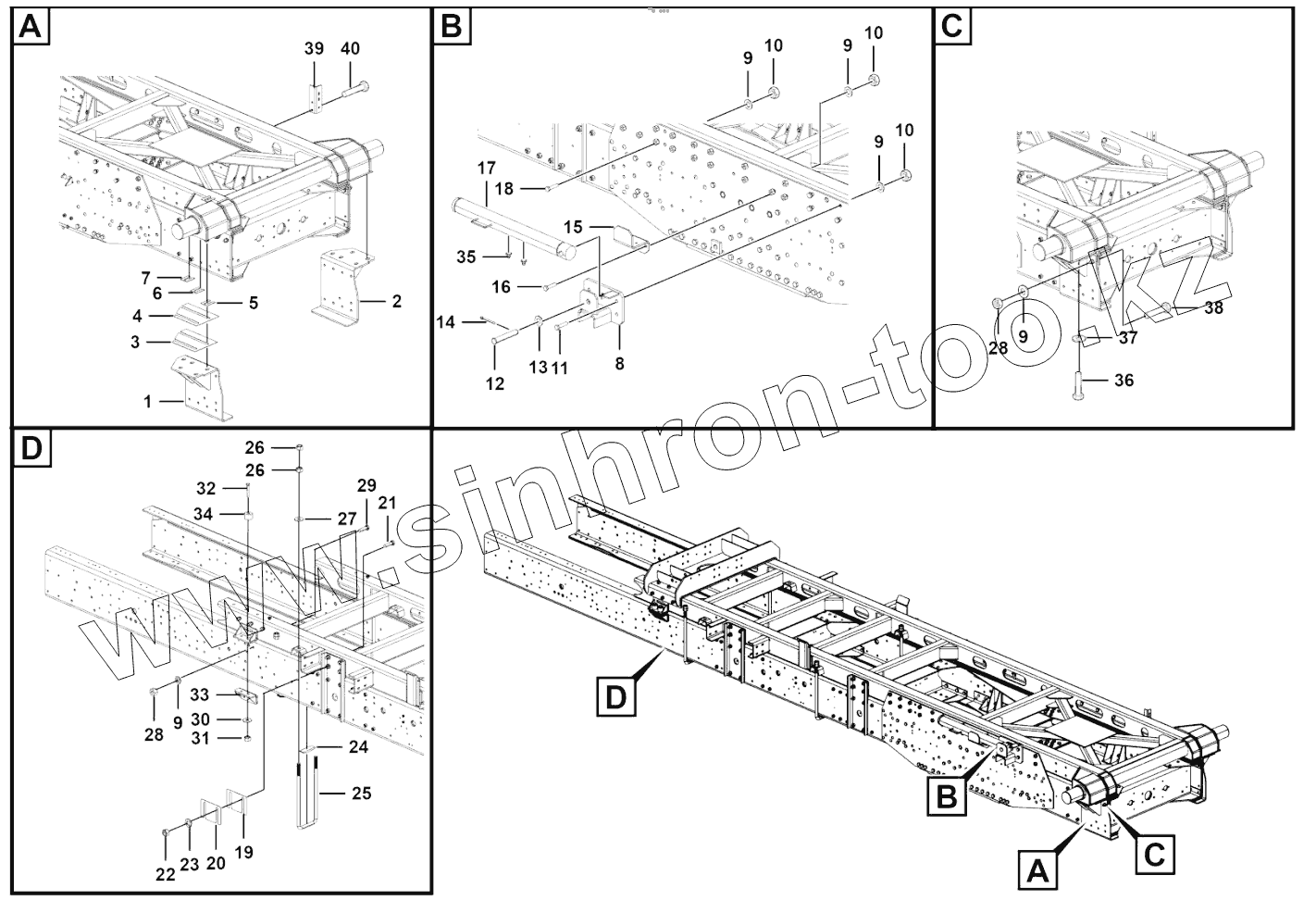

Каталог запасных частей к технике: LGMG MT86H. Frame and auxiliary frame assembly
1
2
3
4
5
6
7
8
9
9
9
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 27400101913 | Plate | |
| 2 | 27400101893 | Plate | |
| 3 | 27400102021 | Plate | |
| 4 | 27400102041 | Plate | |
| 5 | 27170117521 | Plate | |
| 6 | 27170117261 | Adjusting shim | |
| 7 | 27170117511 | Plate | |
| 8 | 27400103411 | Plate | |
| 9 | 4015000181 | Washer gb97.1-16epzn-300hv | |
| 10 | 4013000016 | Nut gb6170-m16epzn-8 | |
| 11 | 4011000459 | Bolt gb5782-m16x65epzn-8.8 | |
| 12 | 27400103401 | Pin | |
| 13 | 4015010301 | Washer gb97.1-34epzn-300hv | |
| 14 | 4016000040 | Splint pin gb91-6.3x50epzn-q235a | |
| 15 | 27170117352 | Assembly | |
| 16 | 4011000269 | Bolt gb5783-m16x50epzn-8.8 | |
| 17 | 27400103451 | Pipe | |
| 18 | 4011000205 | Bolt gb5783-m16x45epzn-8.8 | |
| 19 | 27400102121 | Adjustment gasket | |
| 20 | 27400102131 | Adjustment gasket | |
| 21 | 4011010829 | Bolt gb5785-m18x1.5x70flznyc-12.9-480 | |
| 22 | 4013010257 | Nut gb6171-m18x1.5flznyc-12-480 | |
| 23 | 4015000182 | Washer gb97.1-18epzn-300hv | |
| 24 | 27400104181 | Plate | |
| 25 | 27400103492 | U bolt | |
| 26 | 27400103501 | Self-locking nut with the shoulder | |
| 27 | 4015000167 | Washer gb97.1-24epzn-300hv | |
| 28 | 4013010251 | Nut gb6185-m16flznyc-12-480 | |
| 29 | 4011010617 | Bolt gb5783-m16x55flznyc-12.9-480 | |
| 30 | 4015000305 | Washer gb96.1-16epzn-300hv | |
| 31 | 4013010255 | Nut gb6185.2-m16x1.5flznyc-12-480 | |
| 32 | 4011010594 | Bolt gb5785-m16x1.5x100flznyc-12.9-480 | |
| 33 | 27170133151 | Seat | |
| 34 | 27170133181 | Block | |
| 35 | 27170140901 | Fastening bolt damping block | |
| 36 | 4011010687 | Boltgb5783-m20x35flznyc-12.9-480 | |
| 37 | 4015000002 | Washer gb1230-20epzn | |
| 38 | 4011010615 | Bolt gb5782-m16x70flznyc -12.9-480 | |
| 39 | 27170128381 | Plate | |
| 40 | 4011000102 | Bolt gb5783-m8x16epzn-8.8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
