Каталог запасных частей к технике: LGMG MT86H. Fan guide assembly

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

4

4

4

4

4

4

5

6

7

8

8

8

9

10

11

11

12

13

14

15

16

16

17

18

19

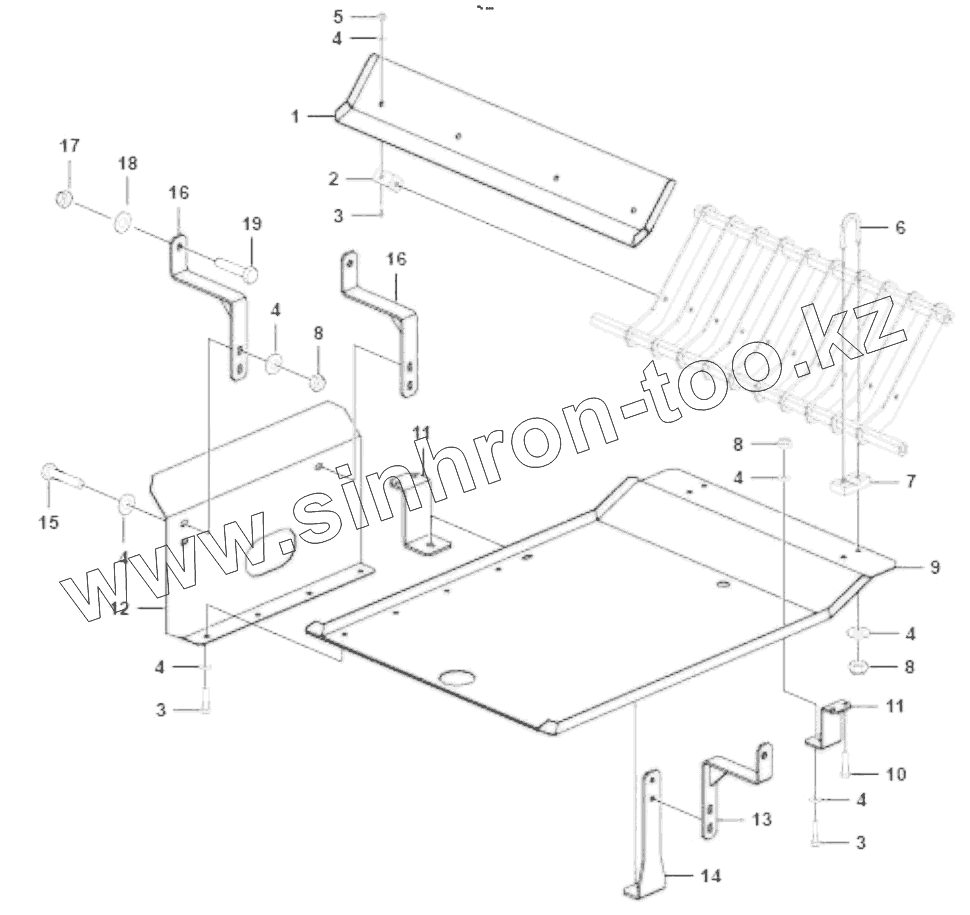

Позиция на иллюстрации	Заводской номер детали		Название детали
1	27390100361		Preventer plate
2	27390100351		Connecting seat
3	4011000082		Bolt gb5783-m10x25epzn-8.8
4	4015000197		Washer gb96.1-10epzn-300hv
5	4013000007		Nut gb6170-m10epzn-8
6	27390100171		U-bolt
7	27390100201		Rubber mat
8	4013010119		Nut gb6185-m10epzn-8
9	27390101511		Windshield
10	4011000089		Bolt gb5783-m12x30epzn-8.8
11	27390100801		Connecting seat
12	27390100732		Baffle assembly
13	27390101521		Link span
14	27390100791		Plate
15	4011000084		Bolt gb5783-m10x30epzn-8.8
16	27390100761		Link span
17	4013010120		Nut gb6185-m12epzn-8
18	4015000168		Washer gb97.1-12epzn-300hv
19	4011000092		Bolt gb5783-m12x50epzn-8.8

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
