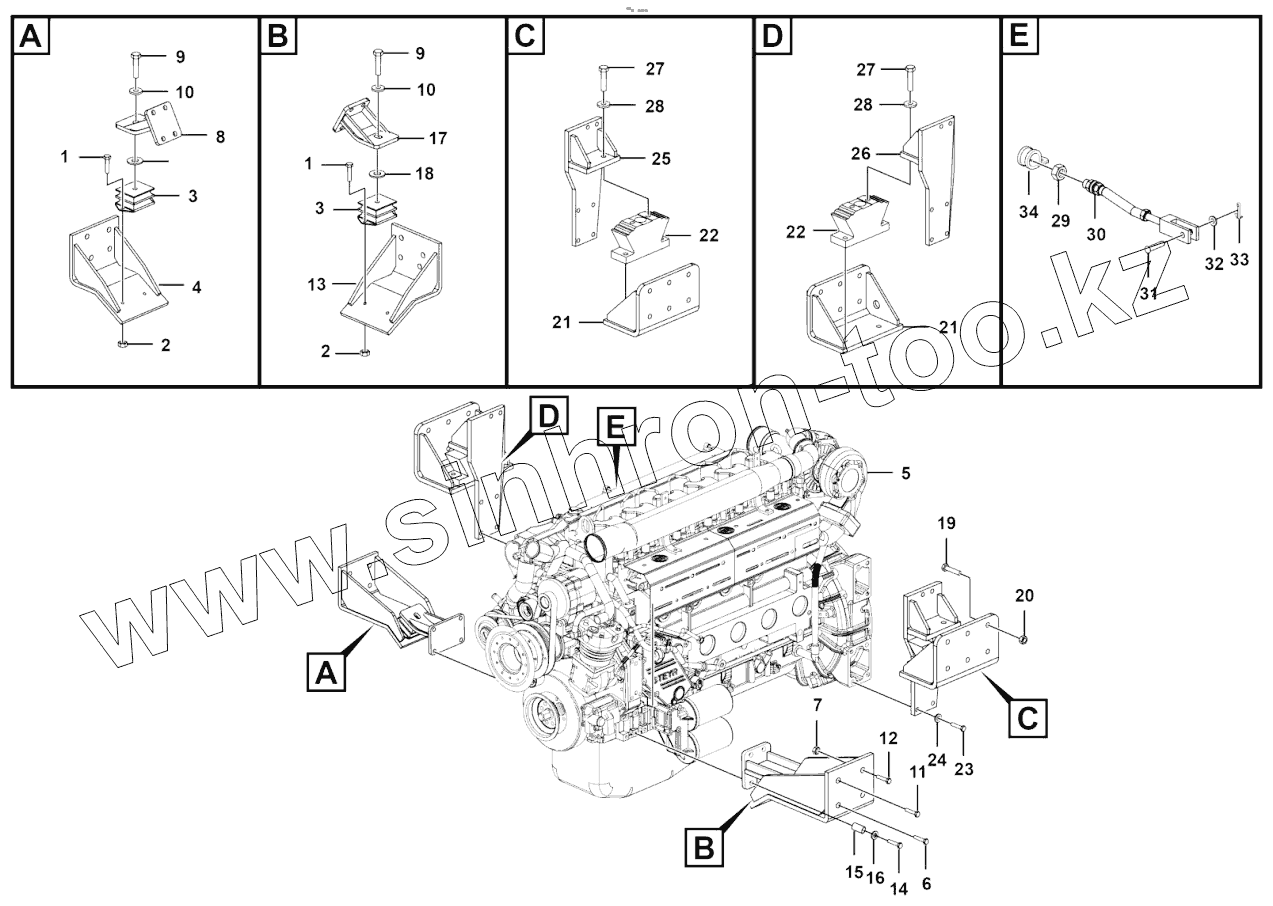

Каталог запасных частей к технике: LGMG MT86H. Engine assembly
1
1
2
2
3
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4013010118 | Nut gb6185-m8epzn-8 | |
| 2 | 4011000107 | Bolt gb5783-m8x30epzn-8.8 | |
| 3 | 4110000331 | Front absorber damper mat | |
| 4 | 27010109831 | Frame | |
| 5 | 4110001574 | Wd12.420 engine assembly | |
| 6 | 4011010546 | Bolt gb5783-m14x65flznyc-12.9-480 | |
| 7 | 4013010253 | Nut gb6185-m14flznyc-12-480 | |
| 8 | 27010104271 | Engine right front anchorage | |
| 9 | 4011010566 | Bolt gb5786-m12x1.5x30flznyc-12.9-480 | |
| 10 | 4015000186 | Washer gb96.1-12epzn-300hv | |
| 11 | 4011010548 | Bolt gb5783-m14x55flznyc-12.9-480 | |
| 12 | 4011010549 | Bolt gb5783-m14x50flznyc-12.9-480 | |
| 13 | 27010109811 | Frame | |
| 14 | 4011010550 | Bolt gb5782-m12x55flznyc-12.9-480 | |
| 15 | 27010104781 | Sleeve | |
| 16 | 4015000288 | Washer gb1230-12epzn-45 | |
| 17 | 27010104221 | Engine left front anchorage | |
| 18 | 27010106821 | Trimmed gasket | |
| 19 | 4011000068 | Bolt gb5782-m16x60epzn-8.8 | |
| 20 | 4013010122 | Nut gb6185-m16epzn-88 | |
| 21 | 27010101732 | Engine back seat | |
| 22 | 4110000296 | Engine rear absorber | |
| 23 | 4011010551 | Bolt gb5786-m14x1.5x40flznyc-12.9-480 | |
| 24 | 4015000358 | Washer gb1230-14epzn-45 | |
| 25 | 27010101762 | Engine left rear frame | |
| 26 | 27010101812 | Engine back right rame | |
| 27 | 4015010101 | Washer gb1230-16-45 | |
| 28 | 4011010535 | Bolt gb5786-m16x1.5x45flznyc-12.9 | |
| 29 | 4013000028 | Nut gb6170-m6epzn-8 | |
| 30 | 4110001883 | Throttle cable assembly | |
| 31 | 4016010111 | Pin gb882-b6x16epzn-35 | |
| 32 | 4015000207 | Washer gb97.1-6epzn-300hv | |
| 33 | 4016000107 | Cotter pin gb91-1.6x16epzn-q235a | |
| 34 | 26370001211 | Hose clamp |
