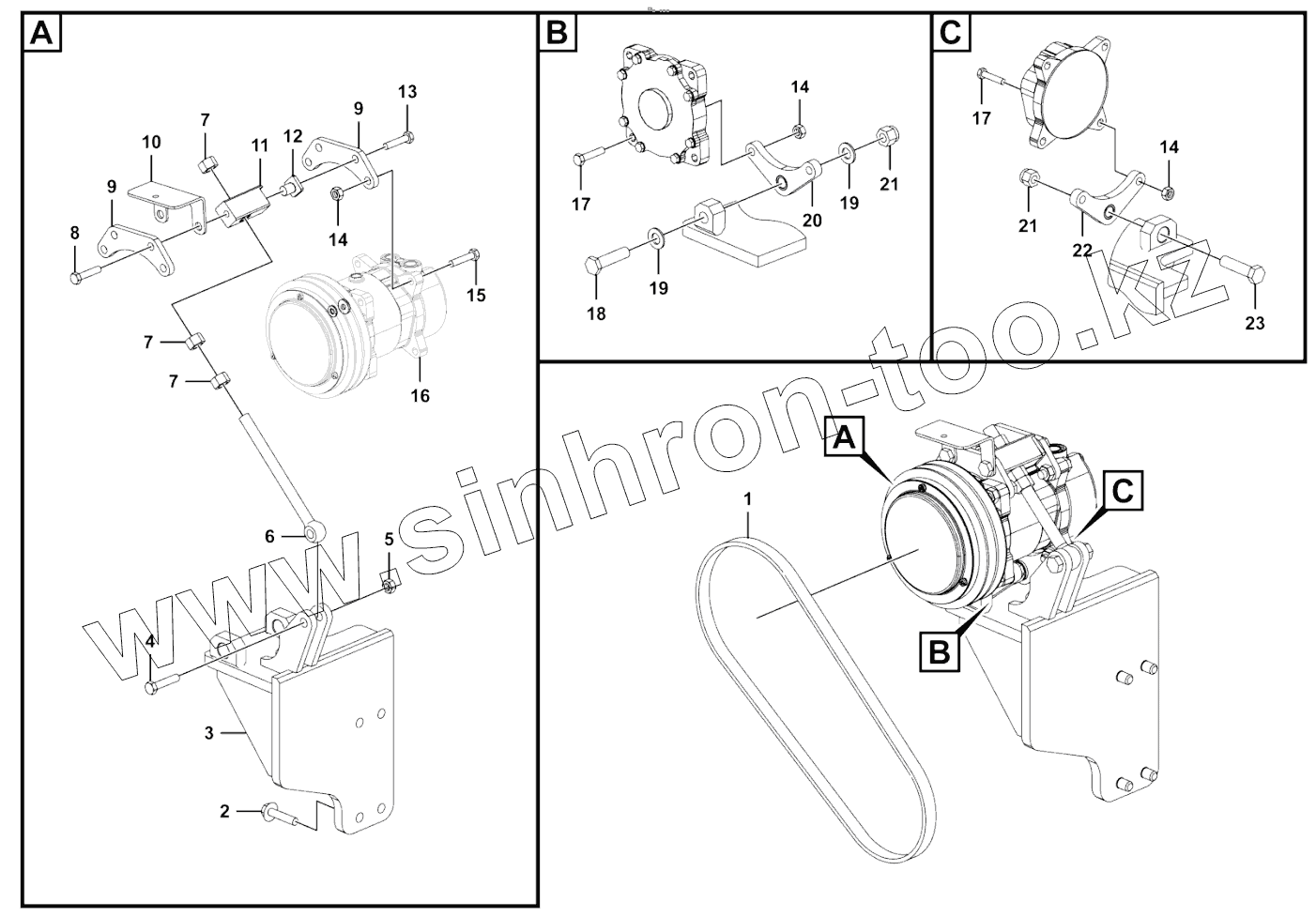

Каталог запасных частей к технике: LGMG MT86H. Compressor mounting assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

8

9

9

10

11

12

13

14

14

14

15

16

17

17

18

19

19

20

21

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4190001660		Compressor belt
2	4011010395		Bolt gb16674-m12x30-12.9
3	27210103142		Support block assembly
4	4011000186		Bolt gb5782-m12x55epzn-8.8
5	4013010120		Nut gb6185-m12epzn-8
6	27210102701		Adjust stud
7	4013010007		Nut gb6171-m14x1.5epzn-10
8	4011000082		Bolt gb5783-m10x25epzn-8.8
9	27210102912		Transition plate
10	27210103351		Pipe support
11	27210102931		Trimming block
12	27210102391		Active block
13	4011000081		Bolt gb5783-m10x20epzn-8.8
14	4013010119		Nut gb6185-m10epzn-8
15	4011000085		Bolt gb5783-m10x35epzn-8.8
16	4190001594		Compressor assembly
17	4011000504		Bolt gb5782-m10x40epzn-8.8
18	27210103331		Bolt-m14x55epzn
19	4015000177		Washer gb97.1-14epzn-300hv
20	27210103151		Front transition plate
21	4013010121		Nut gb6185-m14epzn-8
22	27210103161		Rear transition plate
23	4011000067		Bolt gb5782-m14x55epzn-8.8

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
