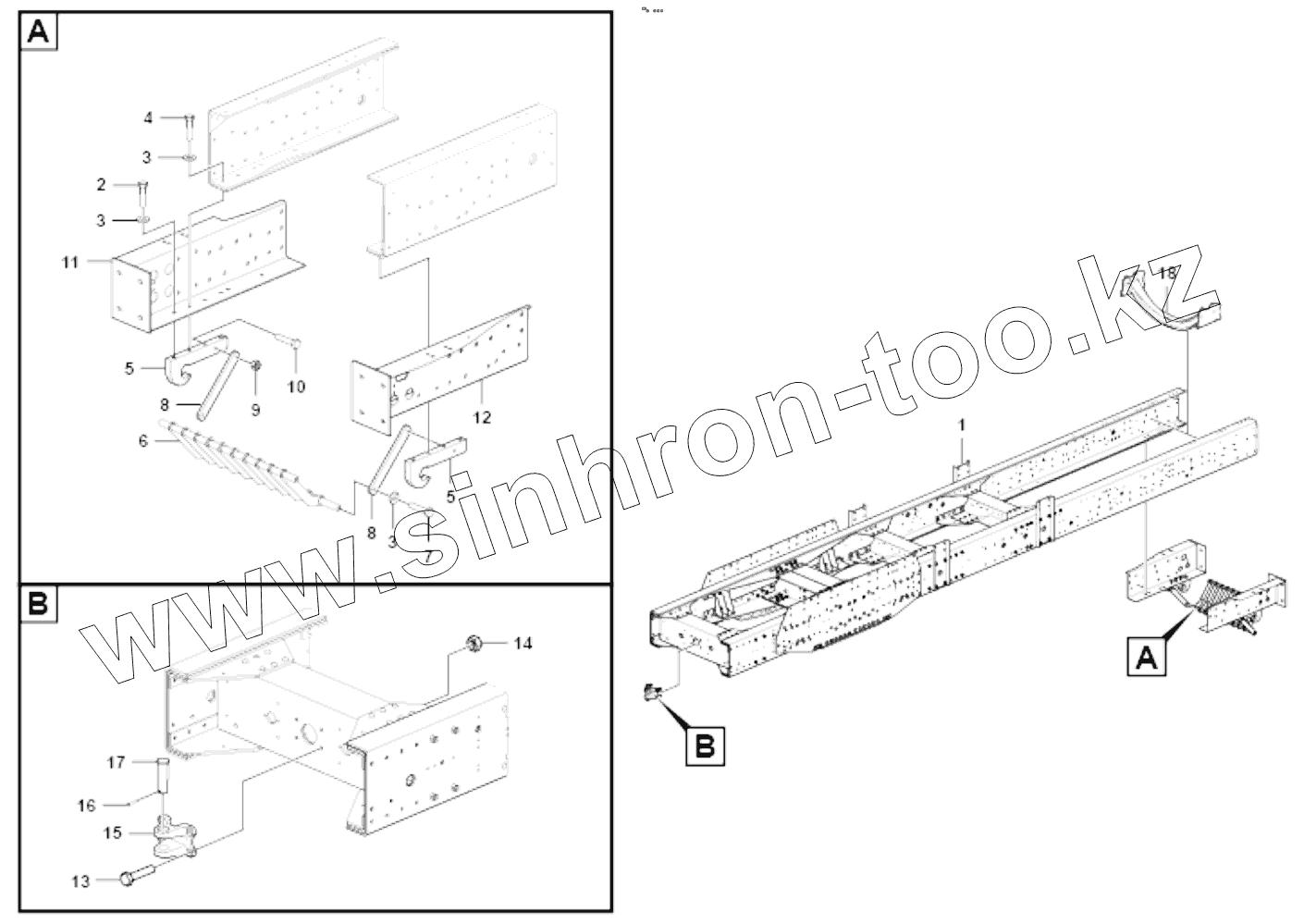

Каталог запасных частей к технике: LGMG MT86H. Chasis
1
2
3
3
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 27140129591 | Frame | |
| 2 | 4011010640 | Bolt gb5786-m16x1.5x55flznyc-12.9-480 | |
| 3 | 4015000181 | Washer gb97.1-16epzn-300hv | |
| 4 | 4011010534 | Bolt gb5786-m16x1.5x35flznyc-12.9-480 | |
| 5 | 27140119691 | Front pull hook | |
| 6 | 27140104952 | Front guard | |
| 7 | 4011000494 | Bolt m16x1.5x45epzn-8.8 | |
| 8 | 27140119971 | Connecting rod | |
| 9 | 4013010168 | Nut | |
| 10 | 4011010461 | Bolt gb5785-m16x1.5x75epzn-8.8 | |
| 11 | 27140118871 | Right plate assembly | |
| 12 | 27140118851 | Left connect plate assembly | |
| 13 | 4011010585 | Bolt gb5786-m16x1.5x60flznyc-12.9-480 | |
| 14 | 4013010255 | Nut gb6185.2-m16x1.5flznyc-12-480 | |
| 15 | 27140104822 | Rear traction seat | |
| 16 | 4016000106 | Cotter gb91-6x70epzn-q235a | |
| 17 | 27140105842 | Pin | |
| 18 | 27140124852 | First beam |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
