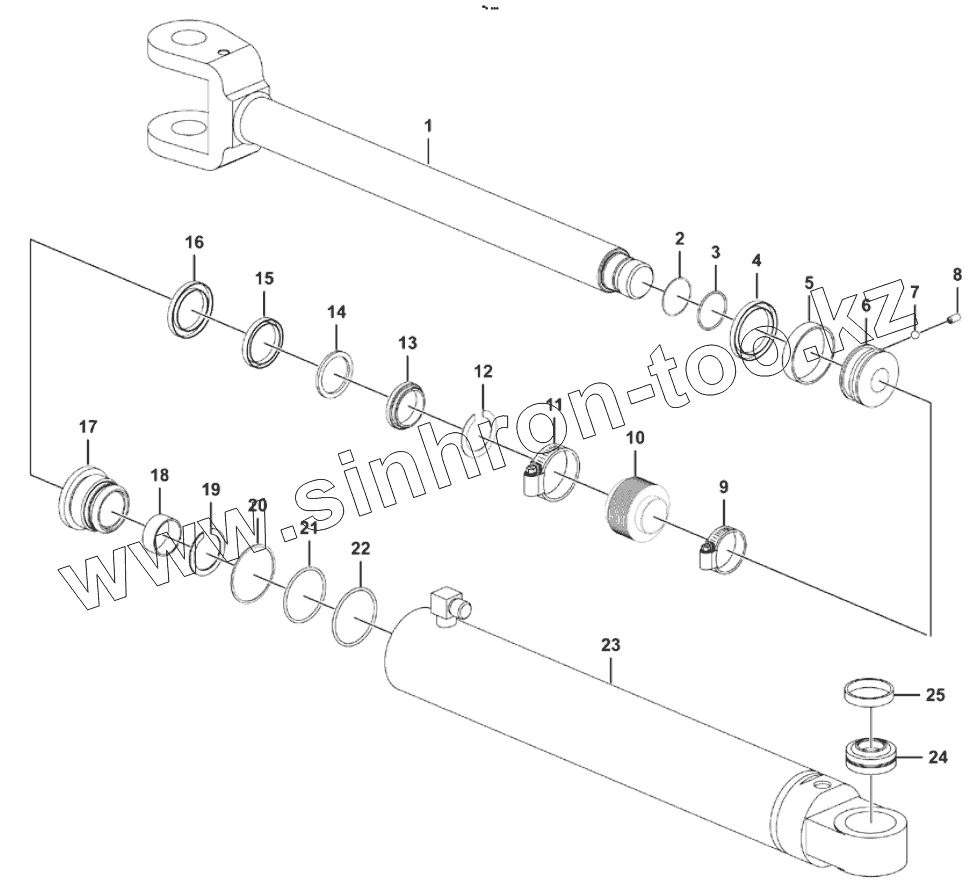

Каталог запасных частей к технике: LGMG MT76A. Steering cylinder hsgf-70x35x405x730
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120001268001 | Piston rod assembly | |
| 2 | 4120001322017 | Snap-o | |
| 3 | 4120001322016 | O-ring | |
| 4 | 4120001322015 | Sealing-piston | |
| 5 | 4120001104002 | Support ring | |
| 6 | 4120001104003 | Piston | |
| 7 | 4120001104004 | Bolt-allen female attachment locking | |
| 8 | 4120001322019 | Steel ball | |
| 9 | 4120001322020 | Clamp | |
| 10 | 4120000443011 | Sleeve | |
| 11 | 4120001322021 | Clamp | |
| 12 | 4120001322010 | Snap ring-hole | |
| 13 | 4120001322009 | Sealing-dustproof | |
| 14 | 4120001322008 | Snap-u | |
| 15 | 4120001322007 | Sealing-piston rod | |
| 16 | 4120001322006 | Sealing-buffering | |
| 17 | 4120001322003 | Cylinder head group | |
| 18 | 4120001322004 | Bush | |
| 19 | 4120001322005 | Snap ring-hole | |
| 20 | 4120001322012 | Snap-o | |
| 21 | 4120001322011 | O-ring | |
| 22 | 4120001322013 | O-ring | |
| 23 | 4120001104005 | Cylinder tube assembly | |
| 24 | 4120000928018 | Joint bearing | |
| 25 | 4120000928019 | Guard ring 24c014100 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
