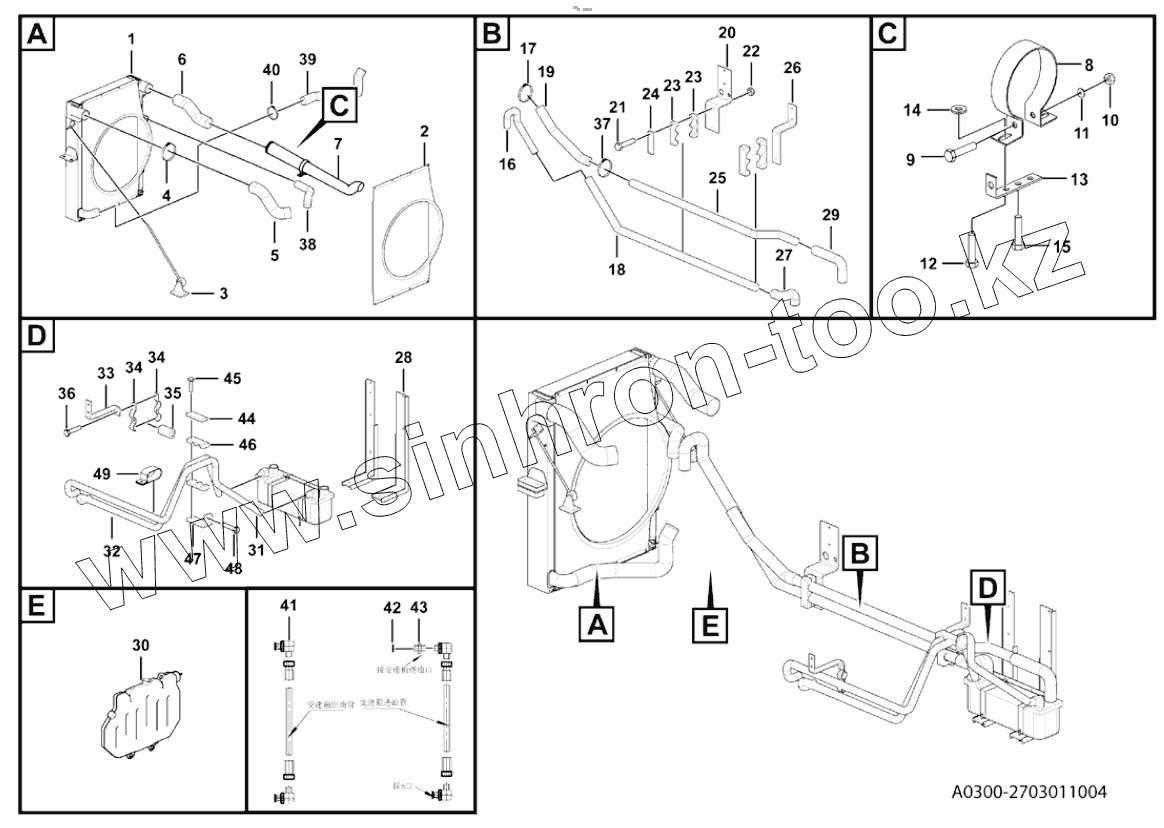

Каталог запасных частей к технике: LGMG MT76A. Radiator assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

25

26

27

28

29

30

31

32

33

34

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4110001572		Radiator assembly
2	4110001522		Glass steel wind plate
3	27030109981		Cooler assemble support
4	4019010001		T-anchor ear 115
5	27030105992		Pipe
6	27030105981		Pipe
7	27030105791		Cold air intake pipe
8	27030105872		Support II
9	4011000106		Bolt gb5783-m8x25epzn-8.8
10	4013000033		Nut gb6170-m8epzn-8
11	4015000072		Washer gb97.1-8epzn-300hv
12	4011000415		Bolt gb5782-m8x55epzn-8.8
13	27030105861		Support i
14	4015000162		Washer gb97.1-10epzn-300hv
15	4011000081		Bolt gb5783-m10x20epzn-8.8
16	27030109991		Engine outlet pipe
17	4019010101		T-anchor ear 73
18	27030110021		Pipe
19	27030110001		Engine inlet hose
20	27050106102		Plate
21	4013010119		Nut gb6185-m10epzn-8
22	4011000817		Bolt gb5782-m10x100epzn-8.8
23	27050106051		Plate
24	27050106131		Plate
25	27030110011		Pipe
26	27050106112		Plate
27	27050106071		Inlet pipe
28	27050106011		Part
29	27050106121		Pipe
30	27030109281		Expansion tank
31	4110001886		Pipe
32	4110001885		Pipe
33	27050106091		Plate
34	27050106061		Clamp
35	4041000869		Cushion lgb123-0740
36	4011000451		Bolt gb5782-m10x45epzn-8.8
37	4011010174		Bolt gb5782-m10x30epzn-8.8
38	27030106011		Pipe
39	27030110031		Pipe
40	4190002212		T-bolt
41	4110001125		90° elbow
42	4110001036		Seal o-ring
43	4110001033		Adapter
44	27030106761		Plate
45	4011010016		Bolt gb5782-m10x85epzn-8.8
46	27030106751		Rubber plate
47	27050106081		Plate
48	4011000085		Bolt gb5783-m10x35epzn-8.8
49	27160109631

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
