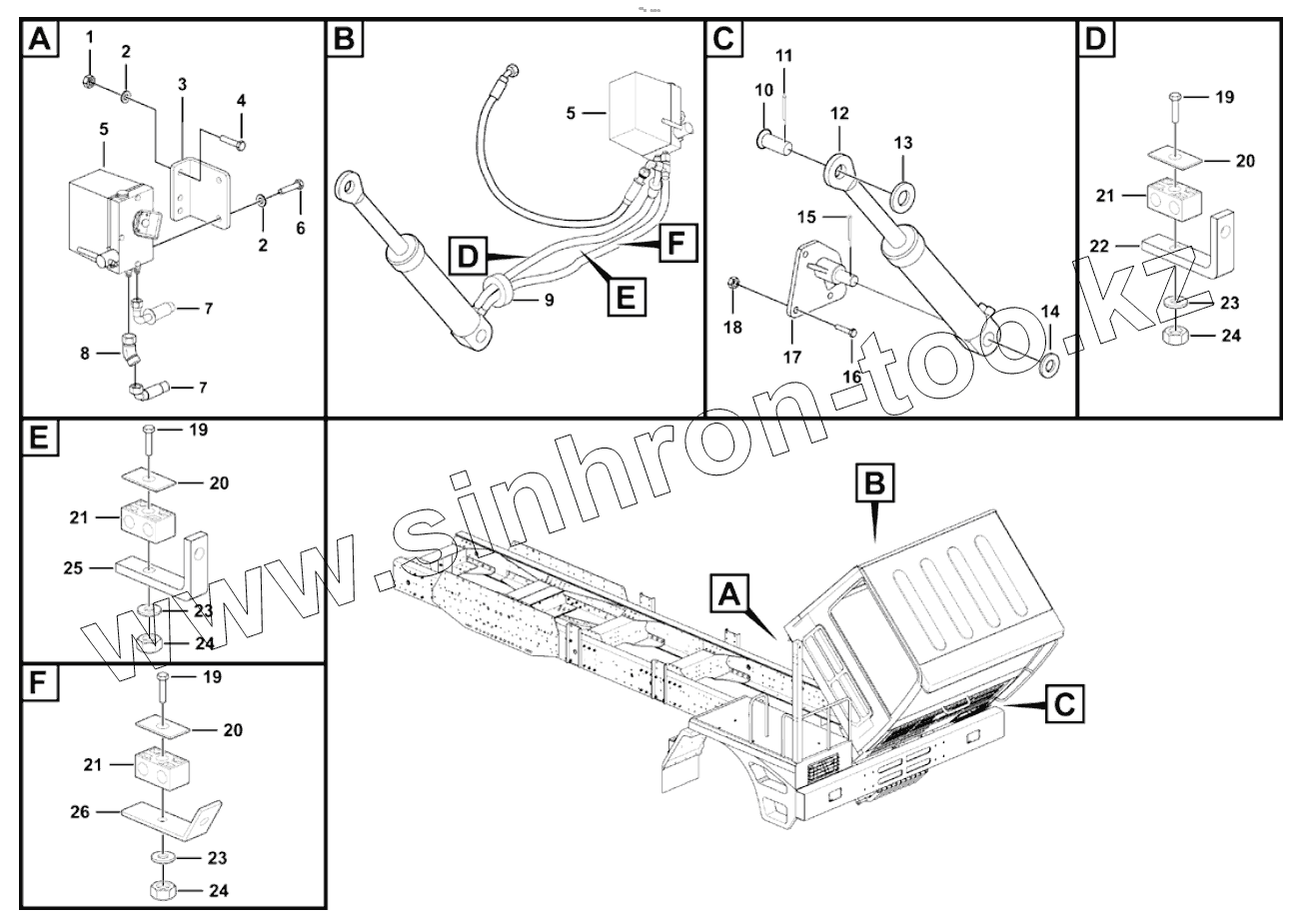

Каталог запасных частей к технике: LGMG MT76A. Cab fliping hydraulic assembly
1
2
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
20
21
21
21
22
23
23
23
24
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4013000007 | Nut gb6170-m10epzn-8 | |
| 2 | 4015000162 | Washer gb97.1-10epzn-300hv | |
| 3 | 27130115181 | Plate | |
| 4 | 4011000084 | Bolt gb5783-m10x30epzn-8.8 | |
| 5 | 4120001103 | Hand pump | |
| 6 | 4011000081 | Bolt gb5783-m10x20epzn-8.8 | |
| 7 | 27130113511 | Hose | |
| 8 | 4041010126 | Group adapter lgb143-01205 | |
| 9 | 27140121691 | String casing1 | |
| 10 | 4016010114 | Pin gb882-b22x75epzn-35 | |
| 11 | 4016010004 | Split pin gb91-5x45epzn-q235a | |
| 12 | 4120001145 | Cab fliping cylinder | |
| 13 | 4015000184 | Washer gb97.1-22epzn-300hv | |
| 14 | 4015000167 | Washer gb97.1-24epzn-300hv | |
| 15 | 4016000057 | Split pin gb91-4x45epzn-q235a | |
| 16 | 4011000186 | Bolt gb5782-m12x55epzn-8.8 | |
| 17 | 27410100071 | Carrier of cab turning cylinder | |
| 18 | 4013010120 | Nut gb6185-m12epzn-8 | |
| 19 | 4011000298 | Bolt gb5782-m8x45epzn-8.8 | |
| 20 | 27410100861 | Plate | |
| 21 | 4120002035 | Twin tube clamp | |
| 22 | 27410100891 | Bracket 2 | |
| 23 | 4015000072 | Washer gb97.1-8epzn-300hv | |
| 24 | 4013010118 | Nut gb6185-m8epzn-8 | |
| 25 | 27410100881 | Bracket 2 | |
| 26 | 27410100871 | Bracket 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
