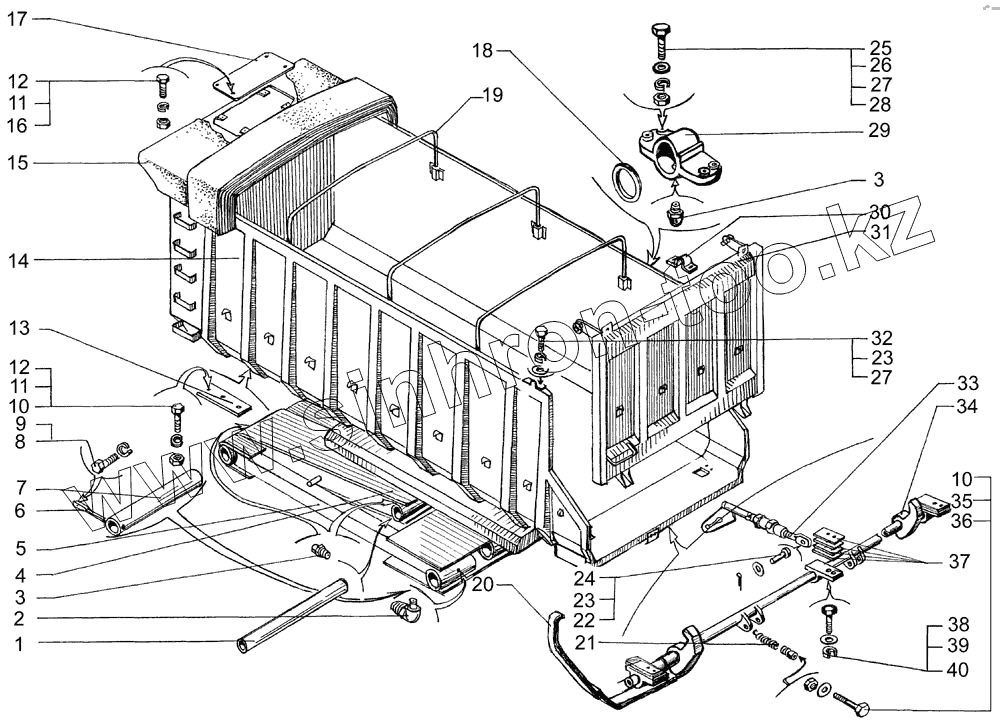

Каталог запасных частей к технике: КрАЗ-7133С4. Платформа
1
2
3
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7133С4-8534010-100 | 7133С4-8534010-100 | Рамка стабилизирующая в сборе | |
| 1 | 7133С4-8534050-100 | Ось верхнего рычага | |
| 2 | 264040 | Масленка 1/8" | |
| 3 | 264020 | Масленка К1/8" | |
| 4 | 7133С4-8534012-100 | Рычаг верхний | |
| 5 | 7133С4-8534015-100 | Рычаг нижний | |
| 6 | 220В-8602050-13 | Стопор пальца | |
| 7 | 65034-8602034 | Ось балансира | |
| 8 | 201587 | Болт М14х2х35 | |
| 9 | 252138 | Шайба 14,2 | |
| 10 | 252136 | Шайба 10,2 | |
| 11 | 250512 | Гайка М10х1,5 | |
| 12 | 201499 | Болт М10х30 | |
| 13 | 6130C4-8500040-010 | Пластина | |
| 14 | 7133C4-8500030-100 | Платформа без заднего борта | |
| 15 | 7133С4-8508020-000 | Тент | |
| 16 | 4595531084 | Гайка М10-6Н | |
| 17 | 7133С4-8509020-000 | Крышка люка | |
| 18 | 650501-8500073 | Кольцо уплотнительное | |
| 19 | 6130С4-8508114-000 | Дуга тента | |
| 20 | 7133С4-8505150-000 | Рукоятка запора | |
| 21 | 7133С4-8505100-000 | Пружина с пробкой | |
| 22 | 258053 | Шплинт 3,6х25 | |
| 23 | 252017 | Шайба 16 | |
| 24 | 260132 | Палец | |
| 25 | 202148 | Болт М16х1,5х55 | |
| 26 | 252047 | Шайба 16 | |
| 27 | 252139 | Шайба 16 ОТ | |
| 28 | 250691 | Гайка М16х1,5 | |
| 29 | 65032-8500088 | Втулка задней опоры платформы | |
| 30 | 65032-8503051 | Крышка | |
| 31 | 7133С4-8503010-000 | Борт задний | |
| 32 | 202141 | Болт М16х1,5х35 | |
| 33 | 7133С4-8505110-000 | Тяга | |
| 34 | 7133С4-8505116-000 | Вал запорного механизма | |
| 35 | 252006 | Шайба 10,5 | |
| 36 | 348598 | Болт М10-8gх120 | |
| 37 | 65032-8505182 | Подкладка | |
| 38 | 201544 | Болт М12х1,75х40 | |
| 39 | 252137 | Шайба 12 ОТ | |
| 40 | 250514 | Гайка М12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
