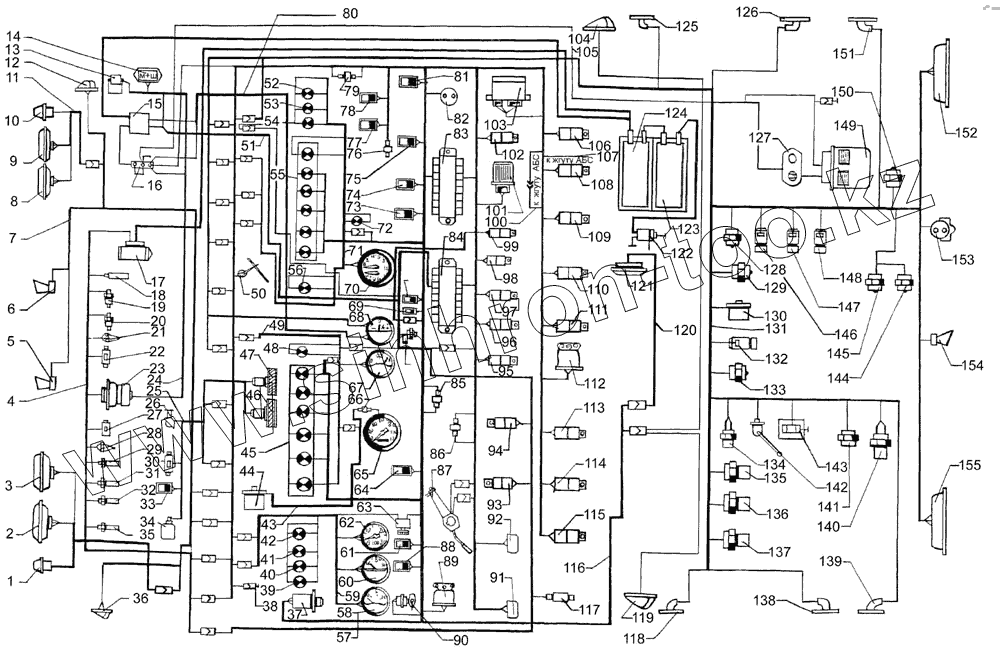

Каталог запасных частей к технике: КрАЗ-7133H4. Схема электрооборудования

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
85
92
14
17
37
18
2
9
3
8
104
119
152
155
26
15
16
116
7
131
120
59
49
71
25
51
105
107
1
1
118
125
126
138
139
151
13
122
121
21
28
143
117
22
30
147
148
146
132
27
98
97
96
95
94
101
102
93
106
108
109
110
111
112
113
114
115
99
79
91
86
76
89
23
65
48
54
53
42
52
40
39
41
72
56
55
45
58
67
60
62
142
70
32
33
135
136
137
134
140
19
133
130
24
43
103
127
149
20
29
31
129
133
144
145
128
150
44
66
83
84
123
124
5
154
6
12
36
34
50
46
47
68
63
78
77
81
75
74
73
69
61
64
88
90
87
122
82
153
Позиция на иллюстрации Заводской номер детали Название детали
85 3403.3747 Диод разделительный
92 РС493 Реле прерыватель звукового сигнала
14 112.3702 Регулятор напряжения
156 11.3704-01 Выключатель ЭФУ
17 25.3708-20 Стартер
157 3842-3710-08.39 Выключатель дистанционного включения «массы»
37 245.3710-01 Выключатель аварийной сигнализации
18 661.3710-01 Термореле
2 342.3711 Фара головная
9 342.3711 Фара головная
3 ФГ152-А Фара противотуманная
8 ФГ152-А Фара противотуманная
104 26.3712-10 Фонарь габаритный передний
119 26.3712-10 Фонарь габаритный передний
152 7462.3716 Фонарь задний
155 7472.3716 Фонарь задний
26 ПД308-Б Фонарь подкапотной подсветки
15 111.3722 Блок предохранителей центральный
16 25.3723 Панель соединительная
116 65032-3724010 Жгут проводов основной
7 6437-3724012 Жгут проводов освещения
131 7133Н4-3724030 Жгут проводов по лонжерону
120 260-3724050-23 Жгут проводов освещения дополнительный
59 6437-3724055-01 Жгут проводов приборного щитка левого
49 6437-3724056-01 Жгут проводов приборного щитка среднего
71 65053-3724057 Жгут проводов правого щитка приборов
25 6443-3724089 Жгут проводов переднего щита
51 65055-3724145 Жгут проводов ЭФУ
105 65055-3724164-11 Жгут проводов Вебасто
107 Лампа контрольная снижения давления воздуха в контуре потребителя
1 26.3726 Указатель поворота передний
118 4422.3731-01 Фонарь габаритный
125 4422.3731-01 Фонарь габаритный
126 4422.3731-01 Фонарь габаритный
138 4422.3731-01 Фонарь габаритный
139 4422.3731-01 Фонарь габаритный
151 4422.3731-01 Фонарь габаритный
13 113.3733.000 Фильтр радиопомех
122 ВМ-1212.3737-07 Выключатель массы дистанционный
121 ПК201-Д2 Плафон
21 111.3740 Свеча штифтовая
28 111.3740 Свеча штифтовая
143 А01.03.000-01 Нагревательный элемент осушителя воздуха
117 12.3741 Сопротивление тепловое
22 11.3741 Электромагнитный топливный клапан электрофакельного устройства
30 11.3743 Электромагнит клапана противоугонного устройства
147 11.3745 Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала
148 11.3745 Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала
146 11.3745 Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала
132 151.3747 Электромагнит клапана
27 151.3747 Электромагнит клапана
98 11.3747 Реле электромуфты вентилятора
97 11.3747 Реле электромуфты вентилятора
96 11.3747 Реле электромуфты вентилятора
95 11.3747 Реле электромуфты вентилятора
94 11.3747 Реле электромуфты вентилятора
101 2622.3747 Устройство блокировки стартера
102 6312.3747 Реле блокировки демультипликатора
93 11.3747 Реле электромуфты вентилятора
106 11.3747 Реле электромуфты вентилятора
108 11.3747 Реле электромуфты вентилятора
109 11.3747 Реле электромуфты вентилятора
110 11.3747 Реле электромуфты вентилятора
111 11.3747 Реле электромуфты вентилятора
112 738.3747-20 Реле стартера
113 11.3747 Реле электромуфты вентилятора
114 11.3747 Реле электромуфты вентилятора
115 11.3747 Реле электромуфты вентилятора
99 11.3747 Реле электромуфты вентилятора
79 3403.3747 Диод разделительный
91 РС493 Реле прерыватель звукового сигнала
86 Лампа контрольная снижения давления воздуха в контуре потребителя
76 Лампа контрольная снижения давления воздуха в контуре потребителя
89 733.3747-10 Зуммер
23 1702.3771 Генератор
65 121.3802 Спидометр электронный
48 2212.3803-09 Лампа сигнализации включения противотуманной фары
54 2212.3803-13 Лампа контрольная включения блокировки межколесного дифференциала
53 2212.3803-14 Лампа контрольная выключения блокировки межосевого дифференциала
42 2212.3803-20 Лампа контрольная засоренности воздушного фильтра
52 2212.3803-21 Лампа сигнализации включения подъёма платформы
40 2212.3803-22 Лампа контрольная аварийной температуры охлаждающей жидкости
39 2212.3803-23 Лампа контрольная падения давления масла в двигателе
41 2212.3803-24 Лампа контрольная засоренности масляного фильтра
72 2212.3803-32 Лампа контрольная включения подогревателя
56 2212.3803-35 Лампа контрольная включения демультипликатора
55 2312.3803-15 Блок контрольных ламп с диодами
45 2312.3803-16 Блок контрольных ламп
58 33.3810 Указатель давления масла
67 34.3806 Указатель уровня топлива
60 36.3807 Указатель температуры воды
62 2531.3813 Тахометр электронный
142 5212.3827-10 Датчик уровня топлива
70 1901.3830 Манометр двухстрелочный
32 2602.3829 Датчик аварийного давления масла
33 2802.3829 Выключатель моторного тормоза
2702.3829 2702.3829 Датчик включателя стояночного тормоза
135 2702.3829 Датчик включателя стояночного тормоза
136 2702.3829 Датчик включателя стояночного тормоза
137 2702.3829 Датчик включателя стояночного тормоза
134 2802.3829 Выключатель моторного тормоза
140 2802.3829 Выключатель моторного тормоза
19 13.3839 Датчик засорённости воздушного фильтра
133 Лампа контрольная снижения давления воздуха в контуре потребителя
130 1101.3843 Датчик скорости
24 260-7905010-01 Жгут проводов генератора
43 6437-7905012-02 Жгут проводов электроспидометра
103 РС951-А Реле поворотов
127 8500847 А Щиток подогревателя
149 DBW 300.58.01/24 Подогреватель
20 ТМ100-В Датчик указателя температуры воды
29 ТМ111 Датчик аварийной температуры воды
31 Лампа контрольная снижения давления воздуха в контуре потребителя
129 ВАК-010 Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора
133 ВК 403 Датчик сигнализации включения демультипликатора
144 ВАК-010 Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора
145 ВАК-010 Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора
128 ВАК-010 Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора
150 ВА 010 Датчик включения блокировки межосевого дифференциала
44 ПД 8089 Датчик спидометра
66 Пр118-Б-01 Предохранитель
83 Пр112 Блок предохранителей освещения
84 Пр112 Блок предохранителей освещения
123 6СТ-190А Батарея аккумуляторная
124 6СТ-190А Батарея аккумуляторная
5 С 306Д-01 Сигнал звуковой электрический и заднего хода
154 С 306Д-01 Сигнал звуковой электрический и заднего хода
6 С307Д-01 Сигнал звуковой электрический
12 УП101-В Указатель поворота боковой
36 УП101-В Указатель поворота боковой
34 1112.5208-02 Электроомыватель
50 34.5205 Электростеклоочиститель
46 ДП77-24/90 Электродвигатель отопителя
47 ДП77-24/90 Электродвигатель отопителя
68 АП111-Б Амперметр
63 ВК416-Б-01 Выключатель освещения приборов
78 ПКл1-06.08 Выключатель плафона
77 ПКл1-06.12 Переключатель электромуфты вентилятора
81 ПКл1-04.11 Переключатель режимов электродвигателей отопителя
75 ПКл1-02.13 Переключатель датчиков уровня топлива
74 ВКл.1БС-01.35 Включатель блокировки межосевого дифференциала
73 ПКл2-14.14 Переключатель блокировки межколесного дифференциала
69 ВКл1БС-01.81 Выключатель подъёма платформы
61 ПКл2-14.10 Переключатель электростеклоомывателя
64 ПКл1-04.03 Переключатель противотуманных фар и заднего противотуманного огня
88 ПКл1-09.05 Переключатель стеклоочистителя
90 В3А-01 Замок включателя стартера
87 БВК-12 Переключатель комбинированный
157 3842.3710-08.39 Выключатель дистанционного включения «массы»
122 ВМ-1212.3737-07 Выключатель массы дистанционный
82 47К Розетка переносной лампы
153 ПС400 Розетка переносной лампы
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
