Каталог запасных частей к технике: КрАЗ-6510. Цилиндр опрокидывающего механизма

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

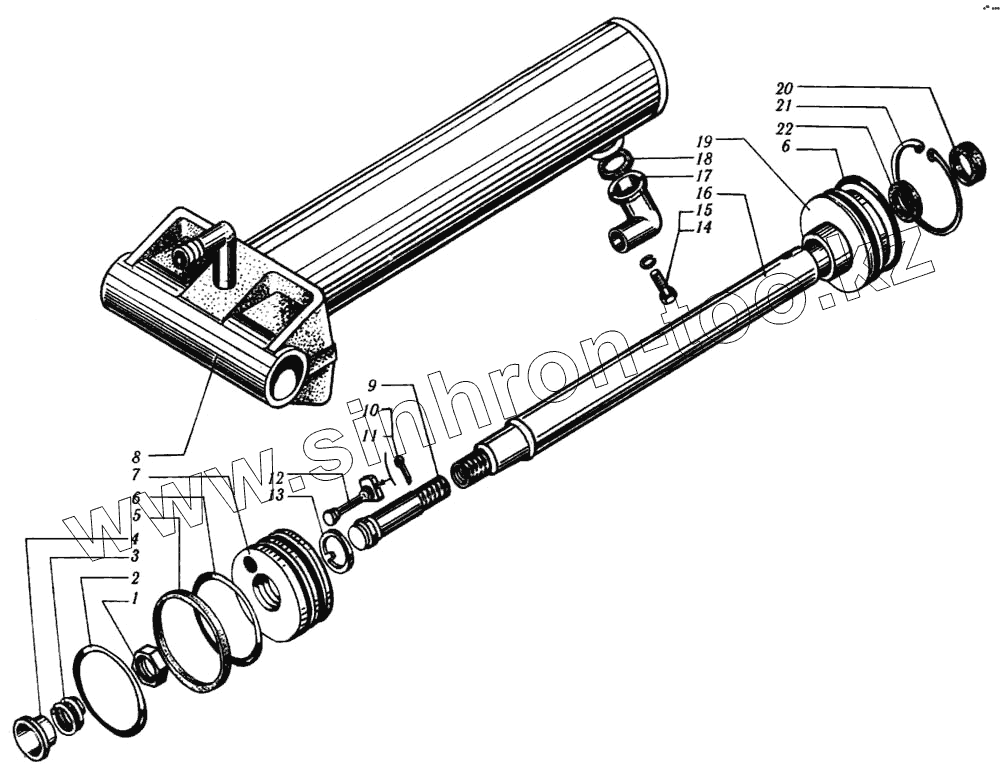

Позиция на иллюстрации	Заводской номер детали		Название детали
6510-8603030	6510-8603030		Поршень с перепускным клапаном
6510-8603010	6510-8603010		Гидроцилиндр опрокидывающего механизма в сборе
1	6510-8603047		Гайка
2	6510-8603053		Кольцо защитное
3	6510-8603045		Пружина
4	6510-8603044		Втулка
5	6510-8603037		Манжета 1-180х160-5
6	6510-8603038		Кольцо 170-180-58-2-2
7	6510-8603031		Поршень
8	6510-8603012		Цилиндр с опорной головкой
9	6510-8603043		Упор
10	258041-П29		Шплинт разводной 3х32
11	6510-8603033		Кольцо ограничительное
12	6510-8603032		Клапан перепускной
13	6510-8603046		Шайба стопорная
14	201499-П29		Болт М10х1,5х30
15	252136-П2		Шайба 10 пружинная
16	6510-8603041		Шток
17	6510-8609101		Фланец
18	6510-8609102		Прокладка
19	6510-8603050-10		Крышка цилиндра правая
20	6510-8603054		Грязесъемник 2х70
21	6510-8603059		Кольцо упорное
22	6510-8603036		Манжета 1-85х70-6

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
