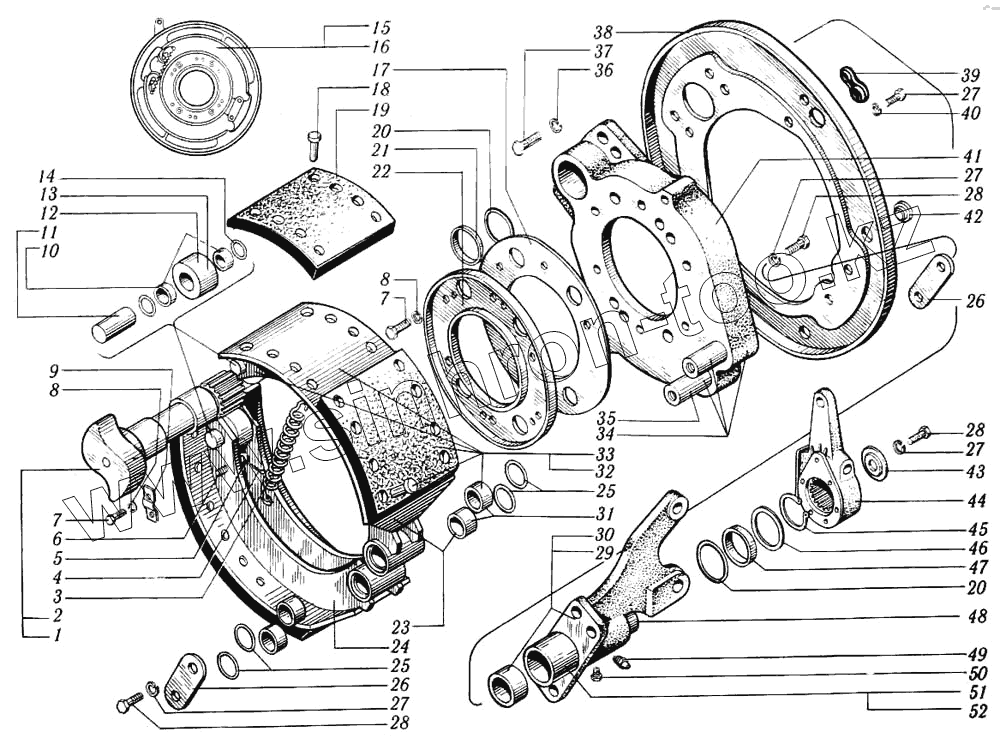

Каталог запасных частей к технике: КрАЗ-6510. Тормозной механизм переднего колеса
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
25
26
26
27
27
27
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5336-3501111 | Кулак разжимной левый | |
| 2 | 5336-3501110 | Кулак разжимной правый | |
| 3 | 5336-3501034 | Пружина стяжная | |
| 4 | 258053 | Шплинт 3,6х25 | |
| 5 | 252016 | Шайба 14,5 | |
| 6 | 5336-3502039 | Наконечник | |
| 7 | 201452 | Болт М8х12 | |
| 8 | 252135 | Шайба 8,65Г.029 | |
| 9 | 5336-3501112 | Стопор | |
| 10 | 5336-3501108 | Втулка | |
| 11 | 5336-3501164 | Ось | |
| 12 | 5336-3501107 | Ролик в сборе | |
| 13 | 5336-3501109 | Ролик | |
| 14 | 025-030-30-2-3 | Кольцо | |
| 15 | 5336-3501005 | Тормозной механизм переднего колеса левый в сборе (могут устанавливаться 500-3501004 и 500-3501005 - вариант) | |
| 16 | 5336-3501004 | Тормозной механизм переднего колеса правый в сборе (могут устанавливаться 500-3501004 и 500-3501005 - вариант) | |
| 17 | 5336-3501077 | Прокладка | |
| 18 | 253928 | Заклепка | |
| 19 | 5336-3501105 | Накладка | |
| 20 | 040-044-25-2-3 | Кольцо | |
| 21 | 5336-3502121 | Втулка | |
| 22 | 5336-3501076 | Маслоуловитель | |
| 23 | 5336-3501094 | Колодка | |
| 24 | 5336-3501095 | Колодка | |
| 25 | 032-035-19-2-3 | Кольцо | |
| 26 | 5336-3501133 | Пластина | |
| 27 | 252136 | Шайба 10,2 | |
| 28 | 201495 | Болт М10х1,5х20 | |
| 29 | 5336-3519069 | Кронштейн левый в сборе | |
| 30 | 5336-3519068 | Кронштейн правый в сборе | |
| 31 | 5336-3501016 | Втулка | |
| 32 | 5336-3501091 | Колодка с накладками в сборе | |
| 33 | 5336-3501090 | Колодка с накладками в сборе | |
| 34 | 5336-3501012 | Суппорт в сборе | |
| 35 | 5336-3502132 | Ось колодок | |
| 36 | 252138 | Шайба 14,2 | |
| 37 | 201587 | Болт М14х2х35 | |
| 38 | 5336-3501150 | Щит тормоза | |
| 39 | 5336-3501192 | Заглушка | |
| 40 | 201493 | Болт М10х1,5х16 | |
| 41 | 5336-3501015 | Суппорт | |
| 42 | 500А-8507096 | Заглушка | |
| 43 | 5336-3501155 | Шайба | |
| 44 | 500-3501136-05 | Рычаг регулировочный | |
| 45 | 400409 | Кольцо | |
| 46 | 5336-3501160 | Шайба | |
| 47 | 5336-3501122 | Втулка | |
| 48 | 5336-3502126 | Втулка | |
| 49 | 264020 | Масленка К1/8" | |
| 50 | 306746 | Клапан предохранительный | |
| 51 | 5336-3519071 | Кронштейн левый | |
| 52 | 5336-3519070 | Кронштейн правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
