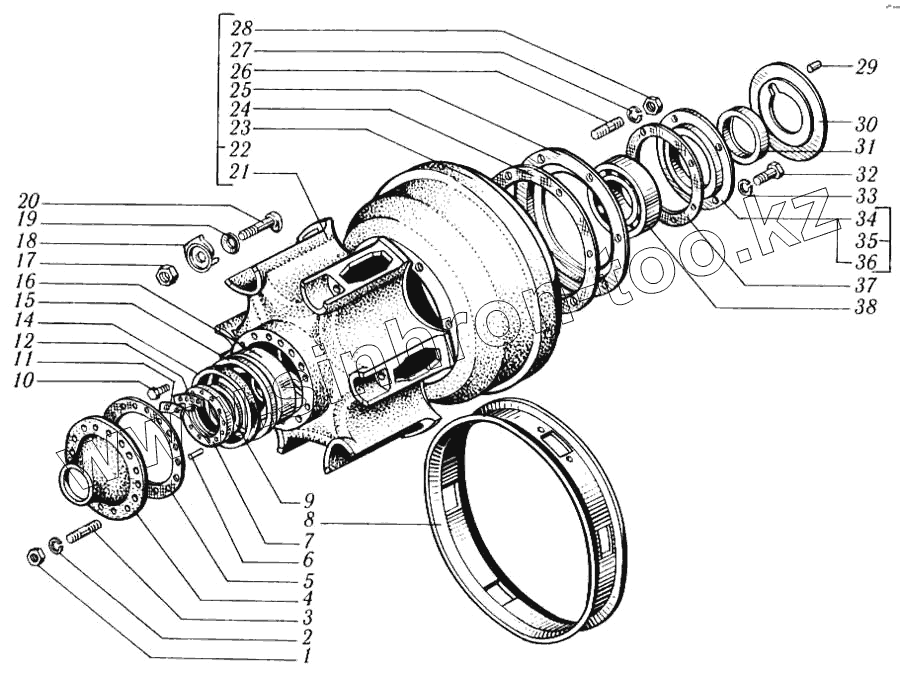

Каталог запасных частей к технике: КрАЗ-6510. Ступицы бездисковых колес заднего (среднего) моста
1
2
3
4
5
6
7
8
9
10
11
12
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 650401-3104006 | 650401-3104006 | Ступица бездискового колеса в сборе (взамен могут устанавливаться ступицы задних дисковых колес: 256Б1С-3104006-10-правая и 256Б1С-3104007-10-левая) | |
| 6504-3104006-10 | 6504-3104006-10 | Ступица бездискового колеса в сборе (взамен могут устанавливаться ступицы задних дисковых колес: 256Б1-3104006-10-правая и 256Б1-3104007-10-левая) | |
| 1 | 250561-П29 | Гайка М16х1,5 | |
| 2 | 252139-П2 | Шайба 16 пружинная | |
| 3 | 310465 | Шпилька М16х2х22 М16х1,5х28 | |
| 4 | 200-2403072-01 | Фланец полуоси заднего моста | |
| 5 | 200-2403048-Б | Прокладка фланца полуоси | |
| 6 | 250Б-3104072 | Заглушка | |
| 7 | 256Б-3104077 | Гайка | |
| 8 | 8,0В-20-3107060 | Кольцо проставочное | |
| 9 | 256Б-3104079 | Шайба опорная | |
| 10 | 201454-П29 | Болт М8х1,25х16 | |
| 11 | 256Б-3104094 | Пластина стопорная | |
| 12 | 256Б-3104093 | Стопор гайки | |
| 14 | 255Б-3104036 | Манжета | |
| 14 | 255БС-3104036 | Манжета ступицы | |
| 15 | 256Б1-3104039 | Кольцо упорное | |
| 16 | 7718АК | Подшипник роликовый наружный | |
| 17 | 5335-3101040 | Гайка крепления колеса | |
| 18 | 5335-3101051 | Прижим крепления заднего колеса | |
| 19 | 255Б-3104092 | Шайба стопорная | |
| 20 | 255Б-3104008-11 | Болт крепления колеса | |
| 21 | 6504-3104015-01 | Ступица колеса | |
| 21 | 6504-3104015-03 | Ступица колеса (может быть установлена взамен 6504-3104015-01) | |
| 22 | 6504-3104010-10 | Ступица заднего колеса с тормозным барабаном | |
| 23 | 255Б-3502070-Б2 | Барабан тормозной | |
| 24 | 255-3502077-Б | Прокладка | |
| 25 | 255Б-3502076-Б | Маслоуловитель тормозного барабана | |
| 26 | 215718-П29 | Шпилька М18х2,5х22 М18х1,5х30 | |
| 27 | 252140-П2 | Шайба 18 пружинная | |
| 28 | 250563-П29 | Гайка М18х1,5 | |
| 29 | 200-3104083 | Штифт | |
| 30 | 256Б-3502061 | Маслоотражатель | |
| 31 | 257-3104082 | Кольцо упорное подшипника ступицы | |
| 32 | 201458-П29 | Болт М8х1,25х25 | |
| 33 | 252135-П2 | Шайба 8 пружинная | |
| 34 | 6505-3104035-01 | Стакан сальника | |
| 35 | 6504-3104034 | Сальник со стаканом в сборе | |
| 36 | 210-3104036 | Сальник с пружиной | |
| 37 | 255Б-3104045 | Прокладка уплотнительная крышки | |
| 38 | 7718К | Подшипник роликовый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
