Каталог запасных частей к технике: КрАЗ-6510. Шторка радиаторная

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

15

16

17

18

19

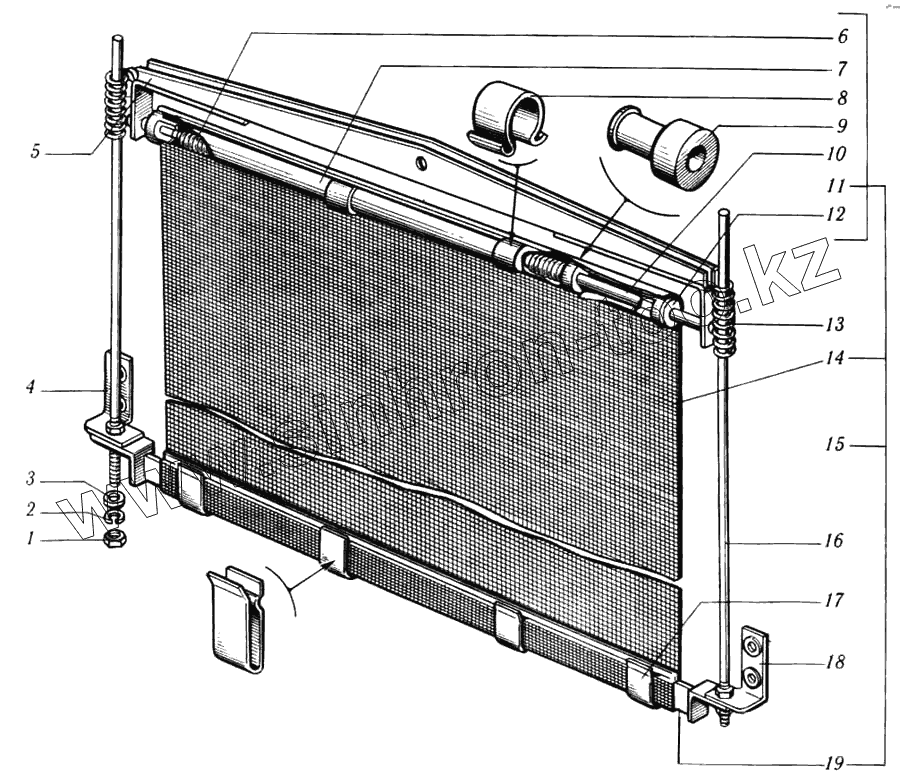

Позиция на иллюстрации	Заводской номер детали		Название детали
1	250510-П29		Гайка М8
2	252135-П2		Шайба 8 пружинная
3	252005-П29		Шайба 8
4	6505-1310410		Упор правый
5	6505-1310314		Балка барабана
6	6505-1310333-10		Пружина барабана
7	6505-1310332		Барабан шторки
8	6437-1310365		Кольцо
9	260-1310419		Держатель пружины
10	6505-1310335		Ось барабана
11	6505-1310330-01		Барабан шторки в сборе
12	260-1310368		Втулка
13	260-1310363		Пружина направляющая
14	6437-1310325		Полотно шторки
14	643701-1310325		Полотно шторки
15	6437-1310306		Барабан со шторкой
15	643701-1310306		Барабан со шторкой
16	256Б1-1310338		Стержень направляющий
17	6437-1310334		Зажим
18	6505-1310411		Упор левый
19	6505-1310331		Пластина шторки

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
