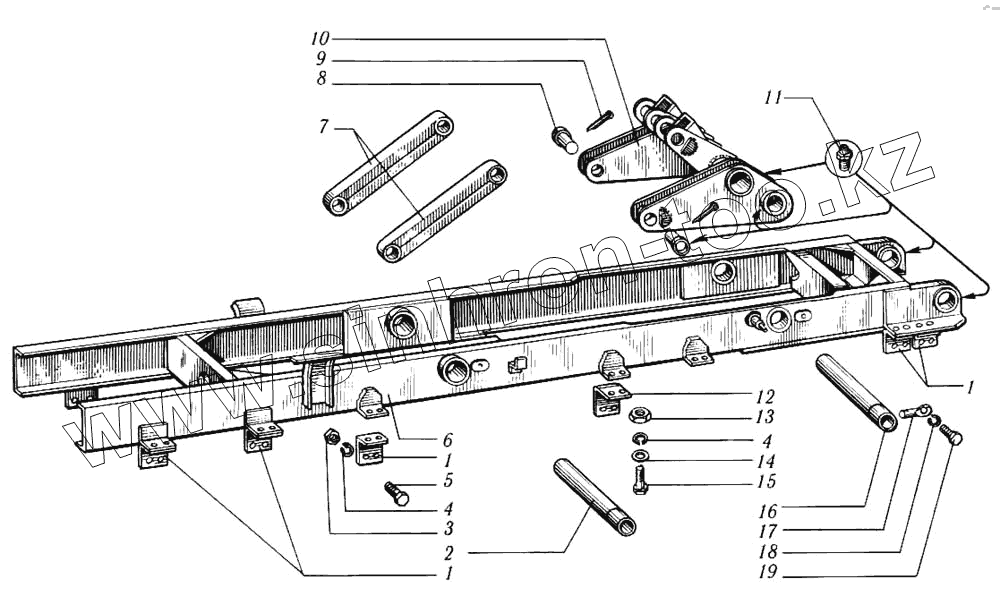

Каталог запасных частей к технике: КрАЗ-6510. Надрамник и балансир двухцилиндрового опрокидывающего механизма

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2566-8601045		Кронштейн надрамника
2	220В-860231		Ось цилиндров
3	250560-П29		Гайка М16х2
4	252139-П2		Шайба 16 пружинная
5	202119-П29		Болт М16х2х40
6	6510-8601010		Надрамник
7	220В-8602036-03		Плечо опрокидывающего механизма с втулками в сборе
8	220В-8602043-А		Палец плеча
9	258103-П29		Шплинт разводной 8х100
10	220В-8602010-02		Балансир опрокидывающего механизма
11	264020-П8		Пресс-масленка 1/8"
12	256Б-8601046		Кронштейн надрамника средний
13	250561-П29		Гайка М16х1,5
14	252017-П29		Шайба 16
15	202147-П29		Болт М16х1,5х50
16	256Б-8602034		Ось балансира
17	220В-8602050-13		Стопор пальца
18	252138-П2		Шайба 14 пружинная
19	201587-П29		Болт М14х2х35

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
