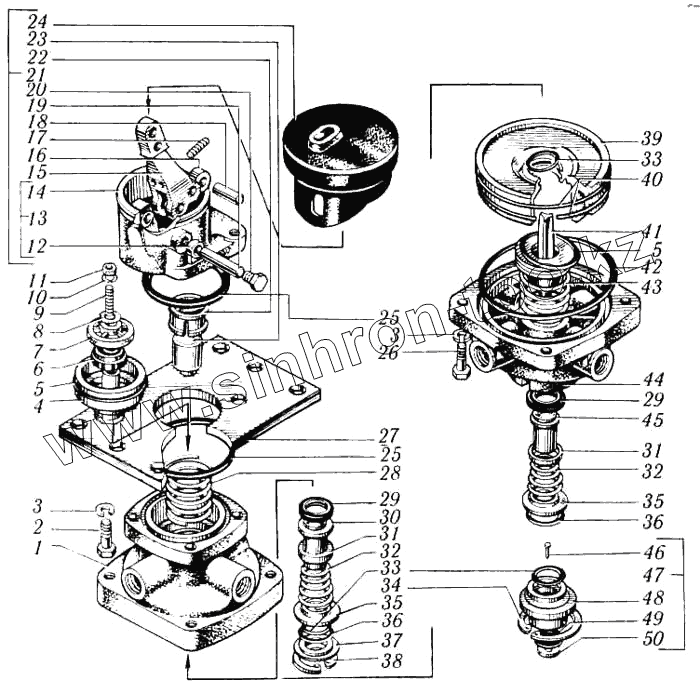

Каталог запасных частей к технике: КрАЗ-6510. Кран тормозной двухсекционный с рычагом
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
29
30
31
31
32
32
33
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3514008-30 | 100-3514008-30 | Кран тормозной двухсекционный с рычагом в сборе | |
| 1 | 100-3514020 | Корпус верхний | |
| 2 | 201460-П29 | Болт М8х1,25х30 | |
| 3 | 305890-П2 | Шайба 8 пружинная | |
| 4 | 100-3514052 | Поршень верхний | |
| 5 | 100-3514035 | Кольцо 54,2х3 | |
| 6 | 100-3514655 | Элемент уравновешивающий | |
| 7 | 100-3514056 | Тарелка пружины | |
| 8 | 305893-П29 | Шайба 7 | |
| 9 | 302200-П29 | Винт М6х35 | |
| 10 | 305887-П2 | Шайба 4 пружинная | |
| 11 | 250508-П29 | Гайка М6-6Н | |
| 12 | 100-3514073 | Втулка | |
| 13 | 100-3514071 | Корпус в сборе | |
| 14 | 100-3514072 | Корпус | |
| 15 | 100-3514074 | Рычаг | |
| 16 | 100-3514075 | Ролик | |
| 17 | 480704-П29 | Винт | |
| 18 | 484107-П29 | Штифт 12х39 | |
| 19 | 100-3514076 | Ось | |
| 20 | 100-3514078 | Пробка | |
| 21 | 100-3514070 | Рычаг тормозного крана в сборе | |
| 22 | 100-3514077 | Втулка | |
| 23 | 100-3514079 | Толкатель | |
| 24 | 100С-3514080 | Оболочка защитная | |
| 25 | 100-3514015 | Кольцо | |
| 26 | 201458-П29 | Болт М8х1,25х25 | |
| 27 | 100-3514012 | Плита опорная | |
| 28 | 100-3514050 | Пружина | |
| 29 | 100-3514024 | Колпачок | |
| 30 | 100-3514022 | Корпус клапана | |
| 31 | 100-3514023 | Кольцо клапана | |
| 32 | 100-3514026 | Пружина | |
| 33 | 100-3514028 | Кольцо 20,3х2,4 | |
| 34 | 489310-П8 | Кольцо упорное | |
| 35 | 100-3514027 | Кольцо опорное | |
| 36 | 100-3536029 | Кольцо 32х3 | |
| 37 | 100-3514030 | Обойма | |
| 38 | 489306-П2 | Кольцо упорное | |
| 39 | 100-3514032 | Поршень большой | |
| 40 | 100-3514033 | Кольцо 100х3 | |
| 41 | 100-3514034 | Поршень малый | |
| 42 | 100-3514049 | Кольцо 109,5х3 | |
| 43 | 100-3514036 | Пружина | |
| 44 | 100-3514040 | Корпус нижний | |
| 45 | 100-3514042 | Корпус клапана | |
| 46 | 100-3514048 | Заклепка | |
| 47 | 100-3514044 | Окно выпускное | |
| 48 | 100-3514045 | Корпус выпускного окна | |
| 49 | 100-3514046 | Клапан | |
| 50 | 100-3514047 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
