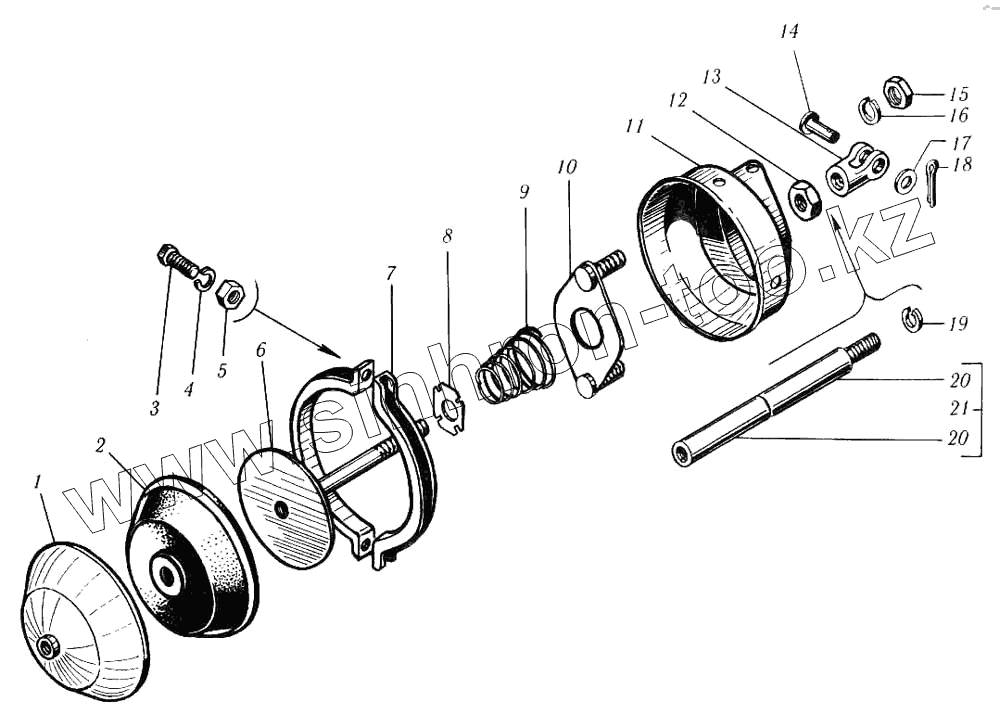

Каталог запасных частей к технике: КрАЗ-6510. Камера тормозная задняя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
Позиция на иллюстрации Заводской номер детали Название детали
100-3519210-01 100-3519210-01 Камера тормозная задняя в сборе
1 100-3519240 Крышка
2 100-3519250 Мембрана тип 24
3 301550-П29 Болт М8х45
4 305890-П2 Шайба 8 пружинная
5 250510-П29 Гайка М8
6 100-3519230 Шток
7 100-3519246 Хомут
8 100-3519458 Тарелка пружины
9 100-3519254 Пружина
10 100-3519225 Фланец
11 100-3519221-10 Корпус
12 250634-П29 Гайка М14х1,5
13 100-3519238 Вилка
14 260088-П29 Палец 12х38
15 250561-П29 Гайка М16х1,5
16 252139-П2 Шайба 16 пружинная
17 252007-П29 Шайба 12
18 258052-П29 Шплинт разводной 3,6х20
19 252138-П2 Шайба 14 пружинная
20 65032-3519114 Переходник штока тормозной камеры
21 65032-3519112 Переходник штока тормозной камеры
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
