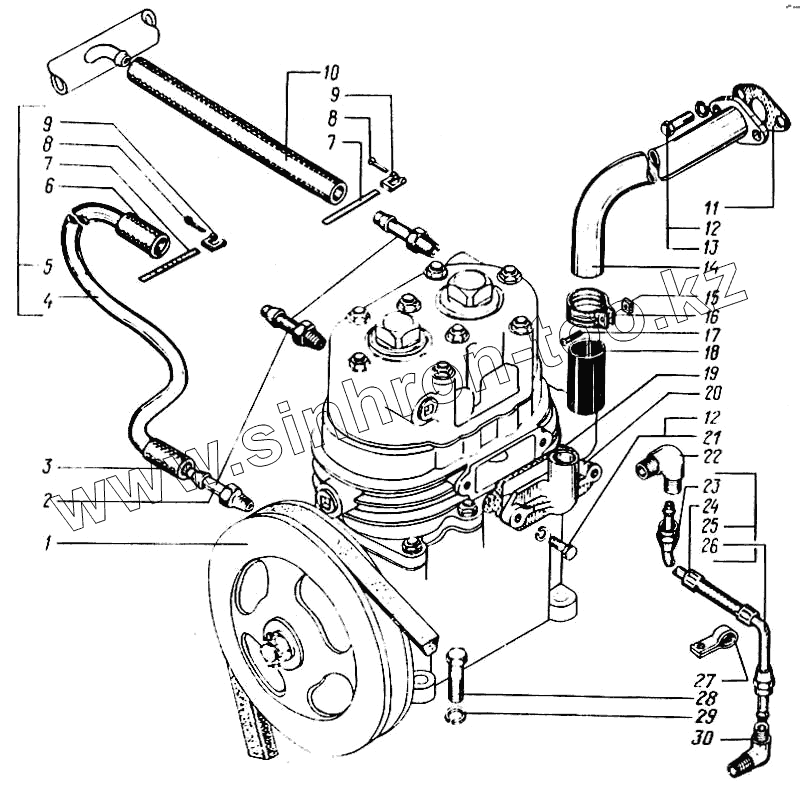

Каталог запасных частей к технике: КрАЗ-65055. Установка и привод компрессора
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 161.3509012 | Компрессор | |
| 2 | 347516-П | Штуцер К 3/8" | |
| 3 | 256Б-3509280 | Шланг трубки подвода воды | |
| 4 | 256Б1-3509281 | Трубка | |
| 5 | 256Б1-3509278 | Трубка подвода воды к компрессору | |
| 6 | 256Б1-3509280 | Шланг | |
| 7 | 297582-П29 | Лента стяжная 10х180 | |
| 8 | 258080-П29 | Шплинт 5,6х25 | |
| 9 | 212А-8101092 | Пряжка хомута | |
| 10 | 256Б-3509287 | Шланг отвода воды | |
| 11 | 255-3509309 | Прокладка фланца трубы | |
| 12 | 252135-П2 | Шайба 8 пружинная | |
| 13 | 201458-П29 | Болт М8х1,25х25 | |
| 14 | 255Б-3509300 | Труба подвода воздуха в сборе | |
| 15 | 251086-П29 | Гайка М5х0,8 | |
| 16 | 250-3408117 | Хомут шланга | |
| 17 | 220086-П29 | Винт М5х0,8х30 | |
| 18 | 6510-3509310 | Шланг | |
| 18 | 651001-3509310 | Шланг | |
| 19 | 130-3509240 | Прокладка патрубка | |
| 20 | 255Б-3509245 | Патрубок подвода воздуха | |
| 21 | 201454-П29 | Болт М8х1,25х16 | |
| 22 | 347214-П29 | Угольник ввертной К1/8" М10х1 | |
| 23 | 256Б1-3509260 | Трубка подвода масла передняя | |
| 24 | 256Б1-3509262 | Шланг | |
| 25 | 256Б-3509258-01 | Трубка подвода масла в сборе | |
| 26 | 256Б1-3509261 | Трубка подвода масла задняя | |
| 27 | 347910-П29 | Кляммер | |
| 28 | 201499-П29 | Болт М10х1,5х30 | |
| 29 | 252136-П2 | Шайба 10 пружинная | |
| 30 | 346100 | Угольник М10х1хК1/4" |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
