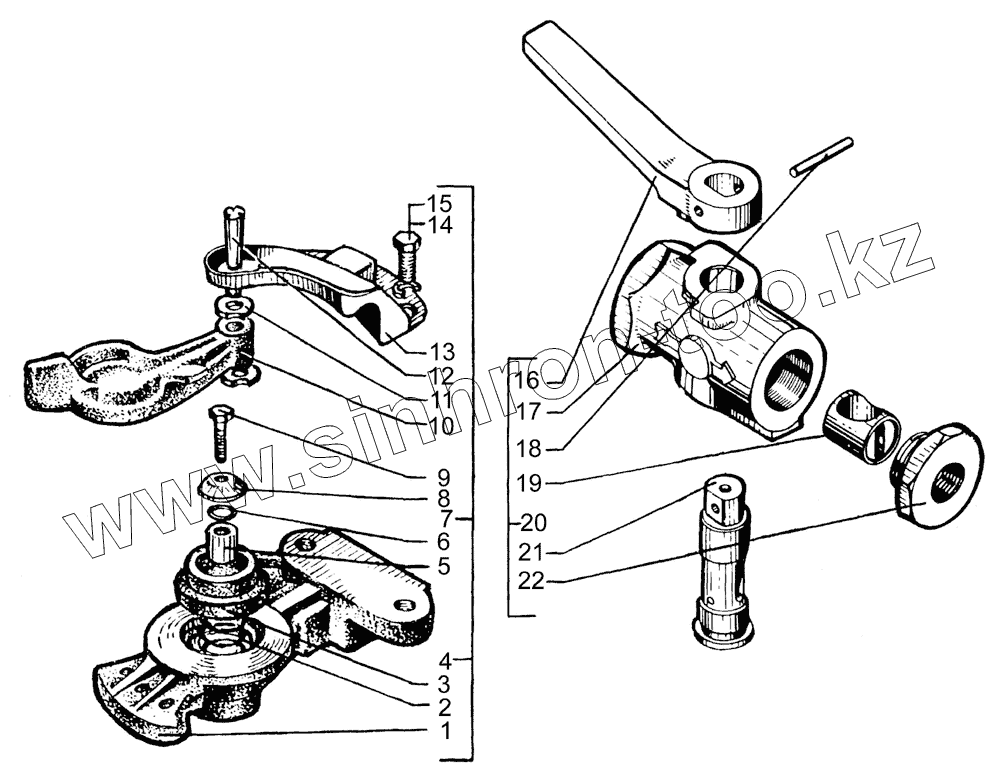

Каталог запасных частей к технике: КрАЗ-65053-02. Кран разобщительный и головки соединительные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 1107.3521414 Корпус
1 11.3521414 Корпус
2 100-3537038 Пружина
3 11.3521420 Уплотнитель
4 11.3521411 Головка соединительная тип "Палм"
5 11.3521416 Втулка
6 11.3511078 Кольцо уплотнительное золотника 5,0х1,75
7 11.3521410 Головка соединительная магистрали питания тип "Палм"
8 11.3521415 Седло
9 201420 Болт М6х20
10 100-3521118 Крышка
10 100-3521119 Крышка
11 100-3521123 Шайба
12 484106 Штифт 5х32
13 100-3521117 Направляющая
14 252155 Шайба 8
15 201452 Болт М8х12
16 12.3520020-01 Ручка
17 13.3520016 Корпус крана
18 258928 Штифт 3х22
19 12.3520038 Втулка
20 12.3520010 Кран разобщительный в сборе
21 12.3520018-20 Пробка
22 12.3520040 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
