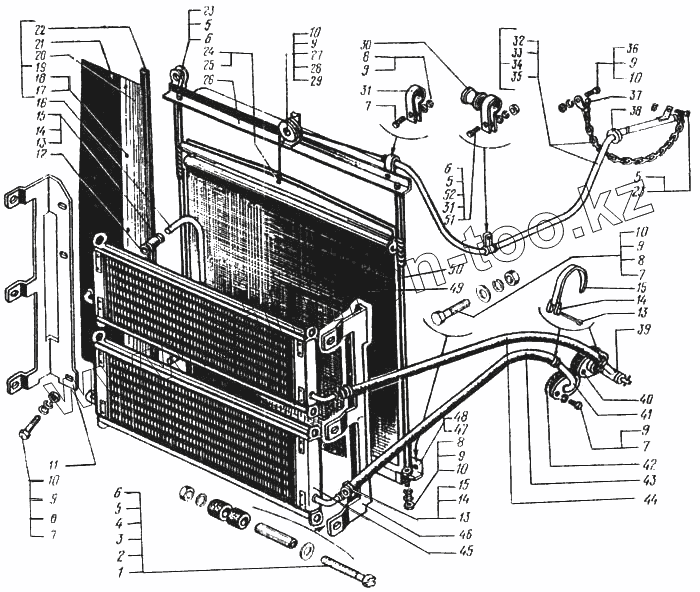

Каталог запасных частей к технике: КрАЗ-6443. Шторка радиатора. Масляные радиаторы
1
2
3
4
5
5
5
5
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
9
9
9
10
10
10
10
10
11
12
12
13
13
13
14
14
14
15
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
46
47
48
49
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 220119-П29 | Винт М6х50 | |
| 2 | 236-1704131 | Шайба | |
| 3 | 6437-1013407 | Втулка распорная | |
| 4 | 256-1302139 | Подушка крепления радиатора малая | |
| 5 | 252134-П2 | Шайба 6 пружинная | |
| 6 | 250508-П29 | Гайка М6-6Н | |
| 7 | 201456-П29 | Болт М8х1,25х20 | |
| 8 | 252005-П29 | Шайба 8 | |
| 9 | 252135-П2 | Шайба 8 пружинная | |
| 10 | 250510-П29 | Гайка М8 | |
| 11 | 6437-1013318-20 | Кронштейн крепления масляного радиатора правый | |
| 12 | 256Б-1013401 | Шланг масляных радиаторов короткий | |
| 12 | 256БС-1013401 | Шланг соединительный | |
| 13 | 258080-П29 | Шплинт 5,6х25 | |
| 14 | 212А-8101092 | Пряжка хомута | |
| 15 | 212А-8101090 | Лента стяжная хомута | |
| 16 | 6437-1013395-10 | Трубка соединительная | |
| 17 | 250462-П29 | Гайка М4х0,7 | |
| 18 | 220052-П29 | Винт М4х0,7х12 | |
| 19 | 6437-1310094-10 | Уплотнитель радиатора | |
| 20 | 6437-1310096-10 | Щиток боковой | |
| 21 | 260-1310100-20 | Уплотнитель боковой | |
| 22 | 260-1310097-01 | Планка | |
| 23 | 201418-П29 | Болт М6х1х16 | |
| 24 | 258012-П29 | Шплинт разводной 2х12 | |
| 25 | 260012-П29 | Палец 6х17 | |
| 26 | 6437-1310310 | Поперечина шторки | |
| 27 | 375-1310290 | Ось ролика привода шторки | |
| 28 | 256Б-1310391 | Ролик привода шторки | |
| 29 | 256Б-1310385-01 | Ограничитель троса | |
| 30 | 250-1310288 | Втулка | |
| 31 | 347928-П29 | Кляммер 10 | |
| 32 | 6510-1310376 | Труба направляющая | |
| 33 | 6437-1310347 | Трос шторки с цепочкой и оболочкой | |
| 34 | 6510-1310374 | Привод шторки в сборе | |
| 35 | 260-1310398 | Кольцо | |
| 36 | 201454-П29 | Болт М8х1,25х16 | |
| 37 | 256БС-1310394 | Крючок | |
| 38 | 200-3802045 | Втулка | |
| 39 | ВС11-0 | Кран | |
| 40 | 250-1013405 | Патрубок подводящий | |
| 41 | 260-1013408 | Патрубок отводящий | |
| 42 | 256-1013410 | Прокладка патрубка | |
| 43 | 260-1013412-10 | Шланг масляного радиатора отводящий | |
| 43 | 260С-1013412-10 | Шланг | |
| 44 | 260-1013403 | Шланг масляного радиатора подводящий | |
| 44 | 260С-1013403 | Шланг подводящий | |
| 45 | 5320-1013020 | Радиатор масляный | |
| 46 | 6437-1013319-20 | Кронштейн крепления масляного радиатора левый | |
| 47 | 6505-1310411 | Упор левый | |
| 48 | 6505-1310410 | Упор правый | |
| 49 | 6505-1310304 | Шторка радиатора | |
| 49 | 650501-1310304 | Шторка радиатора | |
| 50 | 256Б1-1310338 | Стержень направляющий | |
| 51 | 201422-П29 | Болт М6х1х25 | |
| 52 | 252004-П29 | Шайба 6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
