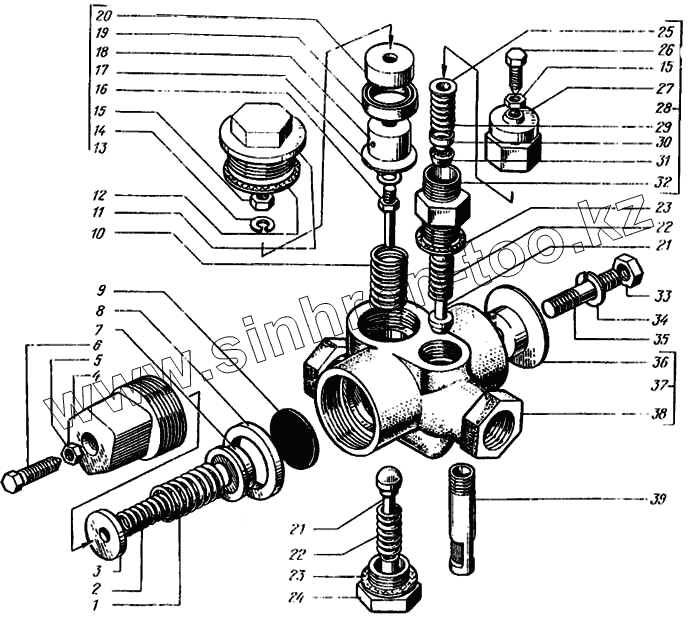

Каталог запасных частей к технике: КрАЗ-6443. Регулятор давления с предохранительным клапаном

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

19

20

21

21

22

22

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
6505-3512200	6505-3512200		Кронштейн крепления регулятора давления
201497-П29	201497-П29		Болт М10х1,25х25
252006-П29	252006-П29		Шайба 10
11.3512010	11.3512010		Регулятор давления с предохранительным клапаном в сборе
1	11.3512014		Пружина регулятора наружная
2	11.3512015		Пружина регулятора внутренняя
3	11.3512026		Тарелка пружины
4	11.3512057		Кожух пружины
5	250510-П29		Гайка М8
6	11.3512028-01		Болт регулировочный
7	11.3512016		Диск мембранный
8	11.3512018		Кольцо упорное
9	11.3512020		Мембрана
10	11.3512092		Пружина возвратная
11	11.3512078-01		Пробка
12	11.3512076		Кольцо уплотнительное
13	11.3512080		Поршень в сборе
14	252134-П2		Шайба 6 пружинная
15	250508-П29		Гайка М6-6Н
16	11.3512099		Палец поршневой
17	11.3512088		Шайба
18	11.3512082		Поршень
19	11.3512086		Манжета
20	11.3512084		Тарелка направляющая
21	11-3511082		Клапан в сборе
22	11.3512032		Пружина впускного клапана
23	100-3514028		Кольцо 20,3х2,4
24	11.3512044		Корпус пружины клапана
25	11.3515066		Тарелка пружины
26	11.3515068		Винт регулировочный
27	11.3515062		Колпак
28	11.3515050		Клапан предохранительный в сборе
29	11.3515060		Пружина предохранительного клапана
30	11.3515064		Тарелка клапана
31	11.3515058		Конус резиновый
32	11.3515054		Корпус клапана
33	250517-П29		Гайка М10х1,25
34	252136-П2		Шайба 10 пружинная
35	1(35466)21		Шпилька
36	11.3512056		Шайба корпуса
37	11.3512050		Корпус в сборе
38	11.3512052		Корпус регулятора
39	11.3512126		Штуцер

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
