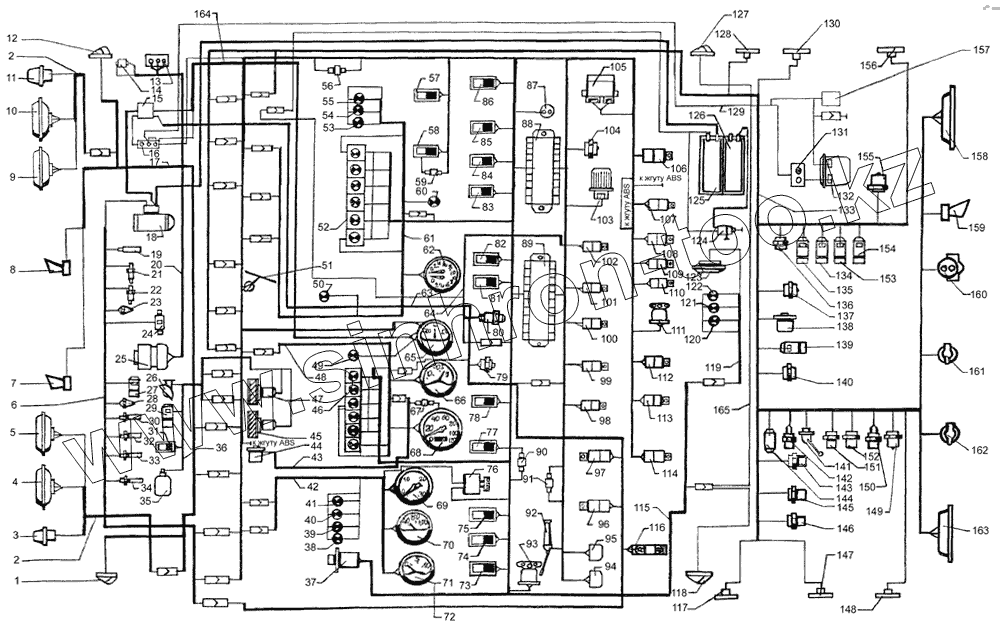

Каталог запасных частей к технике: КрАЗ-64431-02. Схема электрооборудования

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
Позиция на иллюстрации Заводской номер детали Название детали
1 УП 101-В Указатель поворота боковой
2 65055-3724120-10 Жгут проводов фар
3 26.3726 Указатель поворота передний
4 342.3711 Фара головная
5 ФГ152-А Фара противотуманная
6 65055-3724268 Жгут проводов по двигателю
7 С307Д-01 Сигнал звуковой электрический
8 С306Д-01 Сигнал звуковой заднего хода
9 ФГ152-А Фара противотуманная
10 342.3711 Фара головная
11 26.3726 Указатель поворота передний
12 УП 101-В Указатель поворота боковой
13 112.3704.01 Фильтр напряжения
14 113.3733.000 Фильтр радиопомех
15 111.3722 Блок предохранителей центральный
16 15.3723 Панель соединительная
17 6437-3724012-12 Жгут проводов освещения
18 25.3708-20 Стартер
19 661.3710-01 Термореле
20 260-7905010-01 Жгут проводов генератора
21 13.3839 Датчик засорённости воздушного фильтра
22 ТМ100-В Датчик указателя температуры воды
23 111.3740 Свеча штифтовая
24 11.3741 Электромагнитный топливный клапан электрофакельного устройства
25 1702.3771 Генератор
26 ПД308-Б Фонарь подкапотной подсветки
27 151.3747 Электромагнит клапана
28 111.3740 Свеча штифтовая
29 11.3745 Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала
30 ТМ 111 Датчик аварийной температуры воды
31 2802.3829 Выключатель моторного тормоза
32 Датчик загрязненности Датчик загрязненности масляного фильтра
33 2602.3829 Датчик аварийного давления масла
34 ММ370 Датчик указателя давления масла
35 1112.5208-02 Электроомыватель
36 65055-3724089-01 Жгут проводов переднего щита
37 245.3710-01 Выключатель аварийной сигнализации
38 2212.3803-23 Лампа контрольная падения давления масла в двигателе
39 2212.3803-22 Лампа контрольная аварийной температуры охлаждающей жидкости
40 2212.3803-24 Лампа контрольная засоренности масляного фильтра
41 2312.3803-20 Лампа контрольная засоренности воздушного фильтра
42 6437-3724055-01 Жгут проводов приборного щитка левого
43 6437-7905012-02 Жгут проводов электроспидометра
44 ПД 8093-2 Датчик спидометра
45 ДП77-24/90 Электродвигатель отопителя
46 2312.3803-16 Блок контрольных ламп
47 ДП77-24/90 Электродвигатель отопителя
48 6437-3724056-01 Жгут проводов приборного щитка среднего
49 2212.3803-09 Лампа сигнализации включения противотуманной фары
50 2212.3803-35 Лампа контрольная включения демультипликатора
51 34.5205 Электростеклоочиститель
52 2312.3803-15 Блок контрольных ламп с диодами
53 2212.3803-13 Лампа контрольная включения блокировки межколесного дифференциала
54 2212.3808-14 Лампа контрольная влючения блокировки межосевого дифференциала
55 2212.3803-15 Лампа контрольная включения отбора мощности
56 3403.3747 Диод разделительный
57 ПКл1-06.08 Выключатель плафона
58 ПКл1-06.12 Переключатель электромуфты вентилятора
59 3403.3747000 Диод разделительный
60 2212.3803-32 Лампа контрольная включения подогревателя
61 64372-3724057 Жгут проводов правого щитка
62 1901.3830 Манометр двухстрелочный
63 65055-3724145 Жгут проводов ЭФУ
64 7133Н4-3724278-000 Жгут проводов дистанционного выключателя массы
65 АП 111-Б Амперметр
66 34.3806 Указатель уровня топлива
67 Пр118-Б-01 Предохранитель
68 ПА 8090 Спидометр электронный
69 2531.3813 Тахометр электронный
70 36.3807 Указатель температуры воды
71 33.3810 Указатель давления масла
72 А24-2 Лампа
73 ВАЗ-01 Включатель зажигания
74 ПКл.1-09.09 Переключатель стеклоочистителя
75 ПКл.2-14.10 Переключатель стеклоомывателя
76 ВК 416-Б-01 Выключатель освещения приборов
77 ПКл.1-04.03 Переключатель противотуманных фар и заднего противотуманного огня
78 ПКл1-06.16 Переключатель знака автопоезда
79 11.3704-01 Выключатель ЭФУ
80 3842.3710-08.39 Выключатель дистанционного включения «массы»
81 ВКл1БС-01.41 Выключатель отбора мощности
82 ВКл1БС-01.57 Переключатель трансмиссии и отключения карданных мостов
83 ПКл2-14.14 Переключатель блокировки межколесного дифференциала
84 ВКл1БС-01.35 Выключатель блокировки межосевого дифференциала
85 ПКл1-02.13 Переключатель датчиков уровня топлива
86 ПКл1-04.11 Переключатель режимов электродвигателей отопителя
87 47К Розетка переносной лампы
88 Пр112 Блок предохранителей освещения
89 Пр112 Блок предохранителей освещения
90 3403.3747 Диод разделительный
90 3403.3747 Диод разделительный
91 3403.3747 Диод разделительный
92 БВК-12 Переключатель комбинированный
93 733.3747-10 Зуммер
94 РС493 Реле прерыватель звукового сигнала
95 11.3747 Реле электромуфты вентилятора
96 11.3747 Реле электромуфты вентилятора
97 11.3747 Реле электромуфты вентилятора
98 11.3747 Реле электромуфты вентилятора
99 11.3747 Реле электромуфты вентилятора
100 11.3747 Реле электромуфты вентилятора
101 11.3747 Реле электромуфты вентилятора
102 2622.3747 Устройство блокировки стартера
103 6312.3747 Реле блокировки демультипликатора
104 ДАДВ Датчик падения давления воздуха запасного воздуха
105 РС951-А Реле поворотов
106 11.3747010 Реле
107 11.3747 Реле электромуфты вентилятора
108 11.3747 Реле электромуфты вентилятора
109 11.3747 Реле электромуфты вентилятора
110 11.3747 Реле электромуфты вентилятора
111 738.3747-20 Реле стартера
112 11.3747 Реле электромуфты вентилятора
113 11.3747 Реле электромуфты вентилятора
114 11.3747 Реле электромуфты вентилятора
115 65032-3724010 Жгут проводов основной
116 СЭ300-8102100 Сопротивление дополнительное
117 4422.3731-01 Фонарь габаритный
118 26.3712-10 Фонарь габаритный передний
119 260-3724050-23 Жгут проводов освещения дополнительный
120 УП101-В Указатель поворота боковой
121 УП101-В Указатель поворота боковой
122 УП101-В Указатель поворота боковой
123 ПК201-Д2 Плафон
124 ВМ-1212.3737-07 Выключатель массы дистанционный
125 6СТ-190А Батарея аккумуляторная
126 6СТ-190А Батарея аккумуляторная
127 26.3712-10 Фонарь габаритный передний
128 4422.3731-01 Фонарь габаритный
129 65055-3724164-11 Жгут проводов Вебасто
130 4422.3731-01 Фонарь габаритный
131 Щиток Щиток подогревателя
132 Блок управления Блок управления подогревателя «Вебасто»
133 65055-3724030-26 Жгут проводов по лонжерону
133 65053-3724030-12 Жгут проводов по лонжерону
134 11.3745 Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала
135 11.3745 Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала
136 ВАК-010 Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора
137 ВАК-010 Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора
138 1101.3843 Датчик скорости
139 151.3747 Электромагнит клапана
140 ВК-403 Датчик сигнализации включения демультипликатора
141 5212.3827-10 Датчик уровня топлива
142 2802.3829 Выключатель моторного тормоза
143 2702.3829 Датчик включателя стояночного тормоза
144 А01.03.000-01 Нагревательный элемент осушителя воздуха
145 2702.3829 Датчик включателя стояночного тормоза
146 2702.3829 Датчик включателя стояночного тормоза
147 4422.3731-01 Фонарь габаритный
148 4422.3731-01 Фонарь габаритный
149 ВАК-010 Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора
150 2802.3829 Выключатель моторного тормоза
151 2702.3829 Датчик включателя стояночного тормоза
152 ВАК-010 Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора
153 11.3745 Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала
154 11.3745 Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала
155 ВАК-010 Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора
156 4422.3731-01 Фонарь габаритный
157 DBW-300 Отопительный прибор подогревателя «Вебасто» DBW-300
158 7442.3716-10 Фонарь задний
159 С307Д-01 Сигнал звуковой электрический
160 ПС400 Розетка переносной лампы
161 ПС326 Розетка прицепа дополнительная
162 ПС325 Розетка прицепа основная
163 7442.3716-10 Фонарь задний
164 6374-3724068-01 Жгут проводов силовых предохранителей
165 65055-3724420-10 Жгут фонарей полного габарита
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
