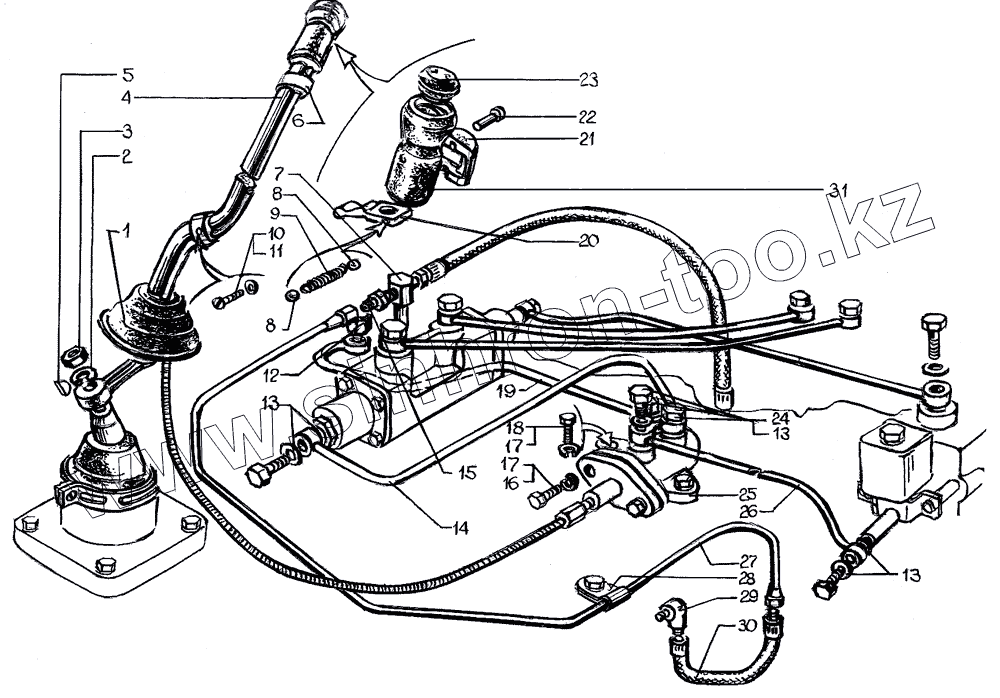

Каталог запасных частей к технике: КрАЗ-64431-02. Рычаг переключения передач, кран управления
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250515 | 250515 | Гайка 2М12х1,25.5.019 | |
| 260-1772214 | 260-1772214 | Винт установочный | |
| 1 | 260-5130016-01 | Уплотнитель рычага | |
| 2 | 252138 | Шайба 14,2 | |
| 3 | 250559 | Гайка М14х1,5 | |
| 4 | 6505-1703118 | Рычаг переключения передач | |
| 5 | 347002 | Шпонка 4х65 | |
| 6 | 260-1723224 | Хомут | |
| 7 | 260-1723114 | Тройник специальный | |
| 8 | 15.1772205 | Шарик | |
| 9 | 15.1772206 | Пружина | |
| 10 | 220081 | Винт М5х0,8х18 | |
| 11 | 252133 | Шайба 5 | |
| 12 | 5133В2-1723334-000 | Болт специальный | |
| 13 | 312434 | Шайба 10 | |
| 14 | 260-1723130-10 | Трубопровод | |
| 15 | 347502 | Штуцер К1/8"хМ10х1 | |
| 16 | 201456 | Болт М8х1,25х20 | |
| 17 | 252135 | Шайба 8,65Г.029 | |
| 18 | 201458 | Болт М8х1,25х25 | |
| 19 | 5133В2-1723140-000 | Воздухопровод | |
| 20 | 15.1772202-01 | Переключатель | |
| 21 | 15.1772212 | Крышка корпуса | |
| 22 | 870358 | Винт М4х23 | |
| 23 | 15.1772218 | Крышка верхняя | |
| 24 | 260-1723334 | Болт | |
| 25 | 6437-1723200 | Кран управления механизмом переключения дополнительной коробки | |
| 26 | 5133В2-1723120-000 | Воздухопровод | |
| 27 | 5133В2-1723110-100 | Воздухопровод | |
| 28 | 347928 | Кляммер 10 | |
| 29 | 347214 | Угольник К1/8"хМ10х1 | |
| 30 | 5133В2-1723103-100 | Шланг | |
| 31 | 15.1772190 | Корпус переключателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
