Каталог запасных частей к технике: КрАЗ-64372, 6133М6. Коник, буксирная рамка и панели площадки
1
2
3
3
3
3
3
3
4
5
6
7
8
8
9
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
29
29
30
31
32
33
34
34
35
35
35
36
37
38
39
40
41
42
43
43
43
44
45
46
47
47
48
48
48
49
49
50
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70

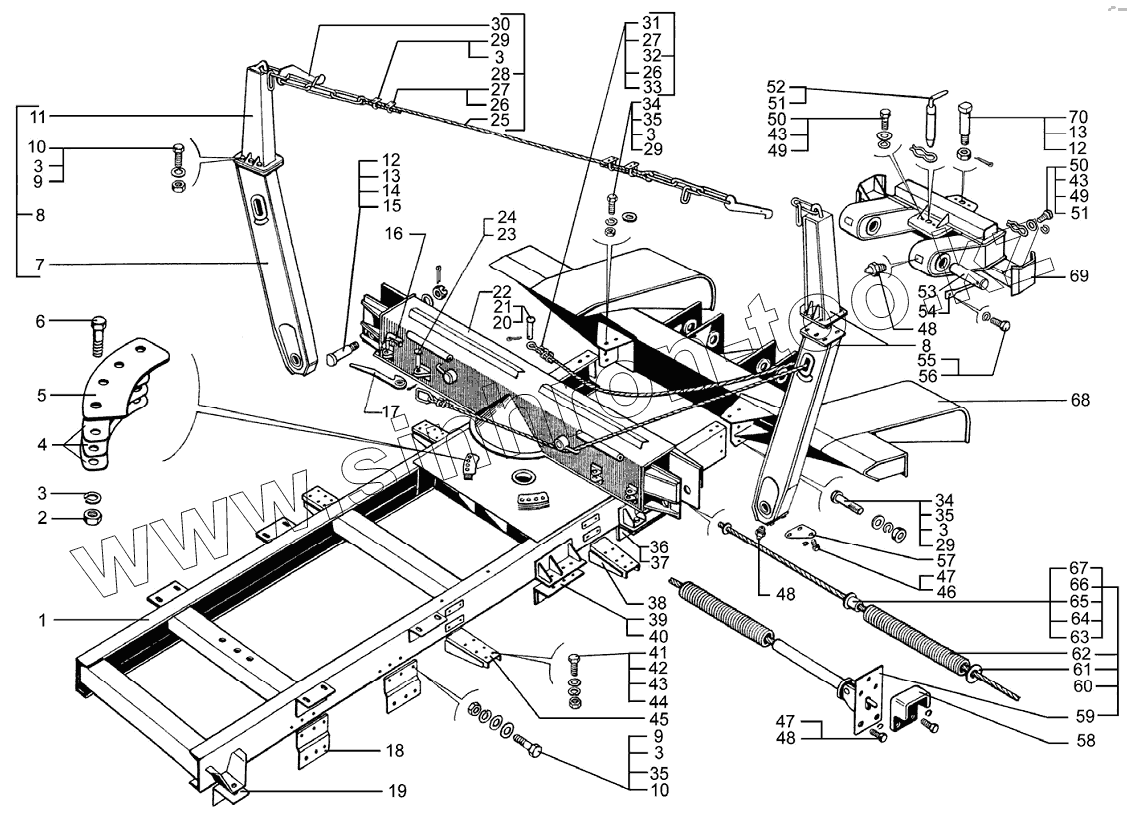

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6437-2728394 | 6437-2728394 | Панель передняя правая | |
| 252005 | 252005 | Шайба 8,4 | |
| 6437-2728390-10 | 6437-2728390-10 | Панель площадки правая | |
| 6437-2728391-10 | 6437-2728391-10 | Панель площадки левая | |
| 6437-2728395 | 6437-2728395 | Панель передняя левая | |
| 6437-2728398 | 6437-2728398 | Панель средняя | |
| 6437-8022186 | 6437-8022186 | Подножка ограждения | |
| 201456 | 201456 | Болт М8х1,25х20 | |
| 6505-8403276-01 | 6505-8403276-01 | Брызговик крыла нижний | |
| 6437-2710010-20 | 6437-2710010-20 | Коник в сборе | |
| 6505-8403278-10 | 6505-8403278-10 | Накладка нижнего брызговика | |
| 1 | 6437-2711010-11 | Подкониковая рама | |
| 2 | 250561 | Гайка М16х1,5 | |
| 3 | 252139 | Шайба 16 ОТ | |
| 4 | 6437-2710219 | Подкладка | |
| 5 | 6437-2710216 | Пластина крепления коника | |
| 6 | 348532 | Болт М16х1,5х65 | |
| 7 | 6437-2710070-10 | Стойка | |
| 8 | 6437-2710060-11 | Стойка коника в сборе | |
| 9 | 250691 | Гайка М16х1,5 | |
| 10 | 202147 | Болт М16х1,5х50 | |
| 11 | 6437-2710140-01 | Наконечник | |
| 12 | 258023 | Шплинт | |
| 13 | 349802 | Гайка М30х2 | |
| 14 | 345025 | Шайба | |
| 15 | 6437-2710086 | Ось стойки | |
| 16 | 255Л-2710120 | Запор замка | |
| 17 | 255Л-2710110 | Рукоятка | |
| 18 | 6505-8601043 | Кронштейн передний | |
| 19 | 6505-8601046 | Кронштейн | |
| 20 | 258071 | Шплинт 5х45 | |
| 21 | 6437-2710096 | Ось каната | |
| 22 | 6437-2710020-20 | Основание коника | |
| 23 | 258056 | Шплинт 3,6х40 | |
| 24 | 346424 | Ось замка стойки | |
| 25 | 6437-2710316 | Канат | |
| 26 | 6437-2710095 | Колодка | |
| 27 | 6437-2710093 | Скоба | |
| 28 | 6437-2710312-11 | Канат коника | |
| 29 | 250560 | Гайка М16 | |
| 30 | 255Л-2710320 | Замок цепи | |
| 31 | 6437-2710092-01 | Канат | |
| 32 | 6437-2710090-11 | Канат стойки в сборе | |
| 33 | 6437-2710094 | Звено каната | |
| 34 | 202119 | Болт М16х2х40 | |
| 35 | 252017 | Шайба 16 | |
| 36 | 6437-2711004 | Кронштейн задний правый | |
| 37 | 6437-2711005 | Кронштейн задний левый | |
| 38 | 6437-2728378 | Кронштейн крепления панели | |
| 39 | 6437-2711014 | Кронштейн передний правый | |
| 40 | 6437-2711015 | Кронштейн передний левый | |
| 41 | 201499 | Болт М10х30 | |
| 42 | 252006 | Шайба 10,5 | |
| 43 | 252136 | Шайба 10,2 | |
| 44 | 250512 | Гайка М10х1,5 | |
| 45 | 6437-2728380 | Кронштейн крепления панели | |
| 46 | 201540 | Болт М12х30 | |
| 47 | 252137 | Шайба 12 ОТ | |
| 48 | 264020 | Масленка К1/8" | |
| 49 | 345073 | Шайба | |
| 50 | 201497 | Болт М10х25 | |
| 51 | 6437-2707276 | Пружина стопорного пальца | |
| 52 | 6437-2707270 | Палец стопорный | |
| 53 | 6437-2707266 | Ось буксирной рамки | |
| 54 | 220В-8602050-13 | Стопор пальца | |
| 55 | 252138 | Шайба 14,2 | |
| 56 | 201587 | Болт М14х2х35 | |
| 57 | 6437-2710180 | Зажим крепления троса | |
| 58 | 6437-2710152 | Упор коника | |
| 59 | 6437-2710154 | Направляющая | |
| 60 | 6437-2710150 | Механизм подъема стойки в сборе | |
| 61 | 6437-2710177 | Шайба | |
| 62 | 6437-2710175 | Пружина | |
| 63 | 210-3105116 | Втулка | |
| 64 | 6437-2710179 | Втулка | |
| 65 | 252016 | Шайба 14,5 | |
| 66 | 6437-2710153 | Трос с втулками | |
| 67 | 6437-2710168 | Трос | |
| 68 | 6437-2728200 | Балка опорная с накатными площадками | |
| 69 | 6437-2707210 | Рамка буксирная | |
| 70 | 6437-2707268 | Шкворень буксирной рамки соединительный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
