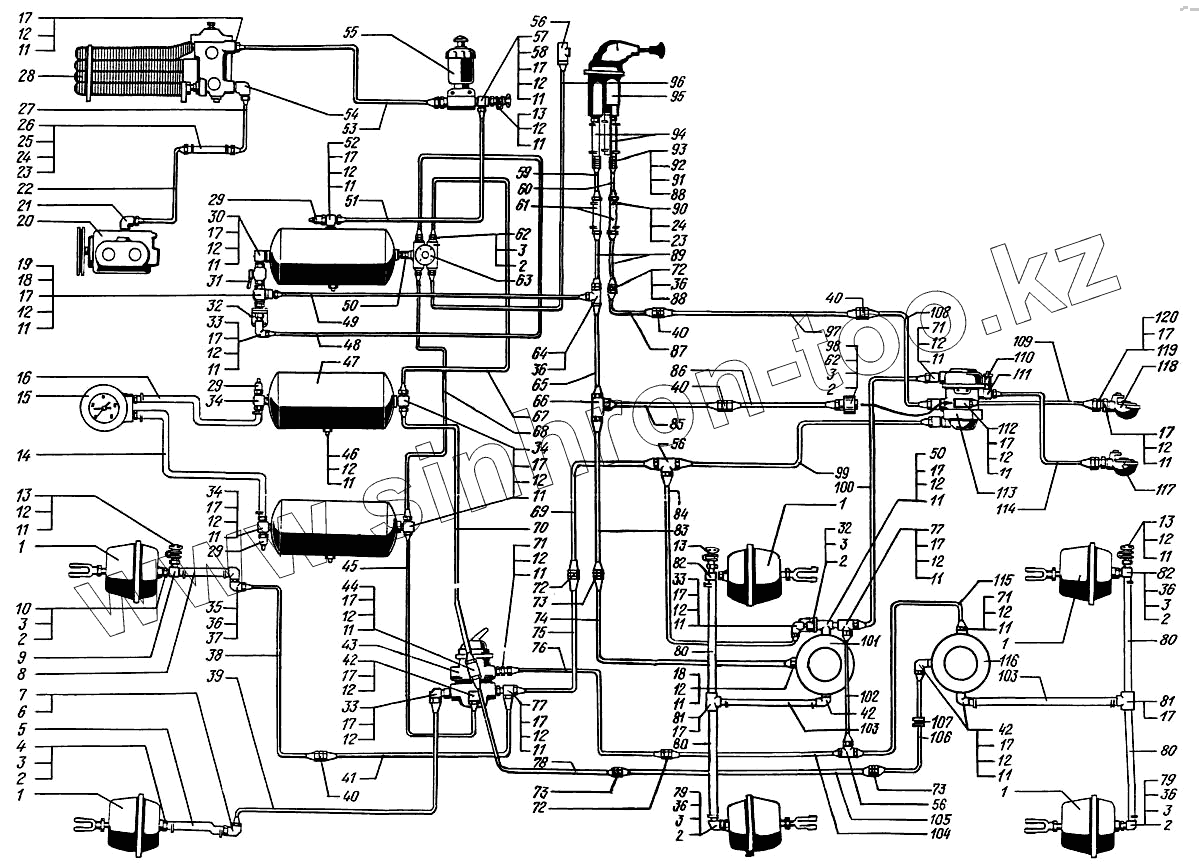

Каталог запасных частей к технике: КрАЗ-6322 (шасси). Воздухопроводы и аппараты тормозной системы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
5
6
7
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
14
15
16
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
18
18
19
20
21
22
23
23
24
24
25
26
27
28
29
29
29
30
31
32
32
33
33
33
34
34
34
35
36
36
36
36
36
36
37
38
39
40
40
40
40
41
42
42
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
56
56
58
59
60
61
62
62
63
64
65
66
67
68
69
70
71
71
71
72
72
72
73
73
73
74
75
76
77
77
78
79
79
80
80
80
80
81
81
82
82
83
84
85
86
87
88
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
Позиция на иллюстрации Заводской номер детали Название детали
1 100-3519210-01 Камера тормозная задняя в сборе
2 256Б-6801127-01 Кольцо 014-018-25-2-2
3 6505-3506712 Шайба
4 346821 Штуцер
5 255Б-3506061-02 Шланг к левой передней тормозной камере
6 250640 Гайка М20х1,5
7 347283 Угольник
8 255Б-3506061 Шланг к правой передней тормозной камере
9 6444-3515326 Штуцер клапана контрольного вывода
10 314612 Штуцер К1/4"хМ16х1,5
11 256Б-3570138 Кольцо резиновое уплотнительное Н1-25х20х2
12 256Б1-3506017 Шайба уплотнительная
13 13.3515310 Клапан контрольного вывода в сборе
14 260-3830026 Шланг соединительвый
15 705224 Манометр
16 260-3830028 Шланг соединительвый
17 349507 Гайка М22х1,5
18 347509 Штуцер
19 260-3520030 Штуцер
20 161.3509012-20 Компрессор
21 314541 Угольник ввертный
22 260-3506201-30 Трубка от компрессора к влагомаслоотделителю передняя
23 251086 Гайка М5х0,8
24 220083 Винт М5-6gх22
25 250-3506531 Хомут шланга 22
26 255-3506211 Шланг соединительный
27 65032-3506204-20 Трубка от компрессора к влагомаслоотделителю задняя
28 14.3512010 Влагомаслоотделитель с регулятором давления
29 ММ124-3810600 Датчик снижения давления
30 6510-3520030 Угольник разобщительного крана
31 12.3520010 Кран разобщительный в сборе
32 100-3562010 Клапан двухмагистральный в сборе
33 347264 Угольник
34 347354 Тройник
35 255Б-3506078 Угольник проходной
36 349522 Гайка М16
37 314537 Угольник К1/4"хМ16х1,5
38 65032-3506280 Трубка к правой передней тормозной камере передняя
39 65032-3506281-10 Трубка к левой передней тормозной камере
40 314625 Штуцер
41 65032-3506283-10 Трубка к правой передней тормозной камере задняя
42 347223 Угольник
43 100-3514008-30 Кран тормозной двухсекционный с рычагом в сборе
44 346345 Тройник
45 5444-3506245 Трубка к нижней секции тормозного крана
46 11.3513110 Клапан слива конденсата
47 260-3513015 Ресивер А40-280
48 65101-3506249 Трубка от четырехконтурного клапана к двух-магистральному клапану
49 6322-3506270 Трубка от двухмагистрального клапана к тройнику развода воздуха
50 347596 Штуцер
51 65032-3506207 Трубка к конденсационному ресиверу
52 260-3506018 Тройник
53 65032-3506206-10 Трубка к регулятору давления
54 256Б1-3506095 Угольник
55 11.3515150-11ХЛ Противозамерзатель в сборе
56 314538 Тройник 10
58 260В-3506090 Втулка
59 256Б1-3506254-01 Трубка к крану ручного управления
60 255Б-3506254-01 Трубка подвода воздуха
61 250-1015383-01 Шланг
62 347486 Штуцер проходной
63 11.3515410 Клапан защитный четырехконтурный в сборе
64 260-3506293-10 Тройник
65 6322-3506320 Трубка питания регулятора тормозных сил среднего моста передняя
66 346316 Тройник
67 5444-3506224 Трубка к ресиверу передних тормозов
68 65101-3506228 Трубка к ресиверу задних тормозов
69 6322-3506432 Трубка
70 5444-3506241 Трубка к верхней секции тормозного крана
71 347527 Штуцер
72 260-3506706 Штуцер
73 346835 Штуцер проходной
74 65032-3506274-10 Трубка питания регулятора тормозных сил среднего моста задняя
75 6443-3506286 Трубка от тормозного крана к регулятору тормозных сил среднего моста передняя
76 6443-3506330-10 Трубка от тормозного крана к двухпроводному клапану передняя
77 347381 Тройник
78 65032-3506488 Трубка питания регулятора тормозных сил заднего моста передняя
79 6505-3506708 Угольник
80 6443-3506301 Шланг к тормозным камерам заднего моста
81 65032-3506713 Тройник
82 65032-3506014 Тройник контрольного клапана
83 6322-3506321 Трубка
84 6133М6-3506289-000 Трубка от тормозного крана к регулятору тормозных сил среднего моста, задняя
85 6322-3506334 Трубка питания клапана двухпроводного привода, передняя
86 6322-3506324 Трубка питания клапана двухпроводного привода задняя
87 6322-3506360 Трубка от ручного крана к двухпроводному клапану передняя
88 252139 Шайба 16 ОТ
89 6444-3506254 Трубка крана ручного управления
90 250-3408118 Хомут шланга 18
91 252017 Шайба 16
92 346871 Штуцер
93 250636 Гайка М16х1,5-6Н
94 65101-3506412 Шланг
95 100-3537010 Кран тормозной обратного действия с ручным управлением в сборе
96 65101-3506251 Трубка к потребителям
97 6322-3506362-10 Трубка от ручного крана к двухпроводному клапану, средняя
98 11.3515510 Клапан обрыва в сборе
99 6133М6-3506346-000 Трубка от нижней секции тормозного крана к двухпроводному клапану
100 6322-3506344 Трубка от верхней секции тормозного крана к двухпроводному клапану
101 11.3533010-50 Регулятор тормозных сил
102 6443-3506464-10 Трубка от тормозного крана к регулятору тормозных сил среднего моста
103 250-3506086-11 Шланг к задним тормозным камерам
104 6322-3506430 Трубка
105 6322-3506434 Трубка
106 65032-3506490 Трубка питания регулятора тормозных сил заднего моста задняя
107 250-3408065 Втулка предохранительная
108 6322-3506368 Трубка от крана ручного управления к клапану 2-х проводного привода, задняя
109 6322-3506326 Трубка к соединительной головке магистрали питания
110 ММ125Д Датчик сигнала торможения
111 346355 Тройник
112 347309 Тройник
113 100-3522010 Клапан управления тормозной системой прицепа с двухпроводным приводом в сборе
114 6322-3506376 Трубка к соединительной головке магистрали управления
115 65032-3506477-10 Трубка от тормозного крана к регулятору тормозных сил заднего моста
116 11.3533010-40 Регулятор тормозных сил
117 11.3521411 Головка соединительная тип "Палм"
118 11.3521410 Головка соединительная магистрали питания тип "Палм"
119 252142 Шайба 22
120 65101-3520030 Штуцер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
