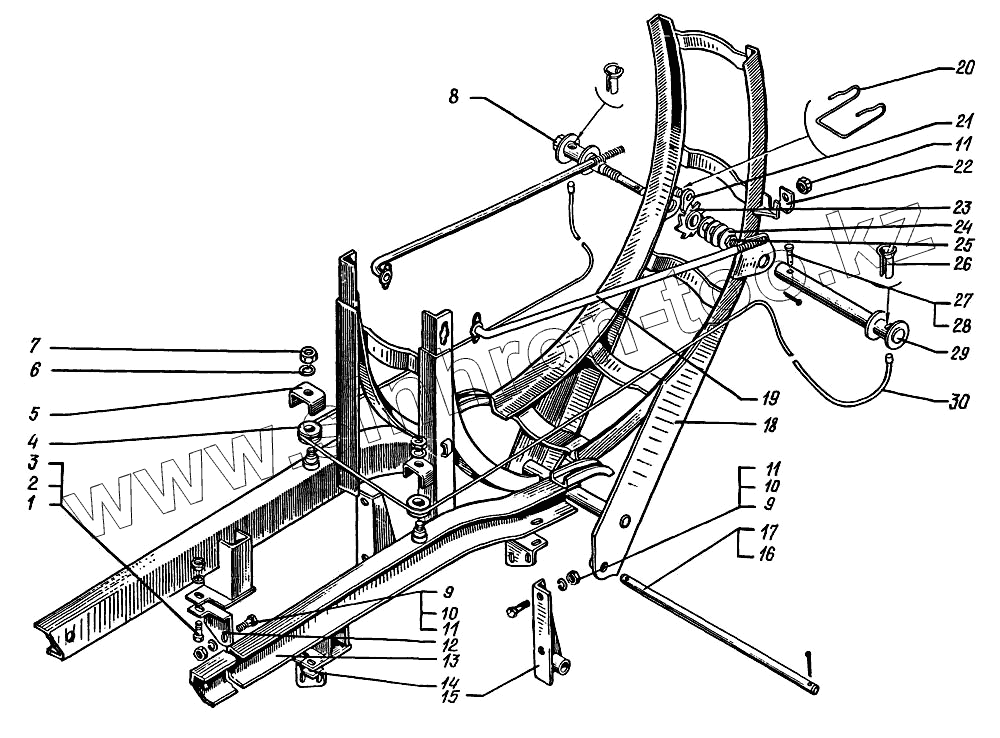

Каталог запасных частей к технике: КрАЗ-63221. Держатель запасного колеса
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201587 | Болт М14х2х35 | |
| 2 | 252138 | Шайба 14,2 | |
| 3 | 250558 | Гайка М14х2 | |
| 4 | 260Г-3105072 | Ролик | |
| 5 | 260Г-3105073 | Скоба | |
| 6 | 252137 | Шайба 12 ОТ | |
| 7 | 250515 | Гайка 2М12х1,25.5.019 | |
| 8 | 260Г-3105109 | Вороток подъема запасного колеса | |
| 9 | 202141 | Болт М16х1,5х35 | |
| 10 | 252139 | Шайба 16 ОТ | |
| 11 | 250561 | Гайка М16х1,5 | |
| 12 | 260Г-3105185 | Кронштейн крепления держателя к раме | |
| 13 | 260Г-3105010 | Держатель запасного колеса | |
| 14 | 260Г-3105184 | Кронштейн крепления держателя к раме | |
| 15 | 260Г-3105047 | Кронштейн запасного колеса | |
| 16 | 258083 | Шплинт 6,3х40 | |
| 17 | 260Г-3105074 | Ось откидного кронштейна | |
| 18 | 260Г-3105066 | Кронштейн откидной | |
| 19 | 260Г-3105019 | Стяжка | |
| 20 | 219Б-3105087-Б | Пружина защелки тормоза | |
| 21 | 257-3105085 | Защелка храповика | |
| 22 | 255Б-3105036 | Шайба стяжного винта | |
| 23 | 257-3105122 | Храповик тормоза воротка | |
| 24 | 210-3105125 | Пружина тарельчатая | |
| 25 | 250661 | Гайка М16х1,5 | |
| 26 | 210-3105116 | Втулка | |
| 27 | 260066 | Палец 10х50 | |
| 28 | 258040 | Шплинт 3,2х25 | |
| 29 | 260Г-3105111 | Ось подъемного механизма | |
| 30 | 260Г-3105115 | Трос |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
