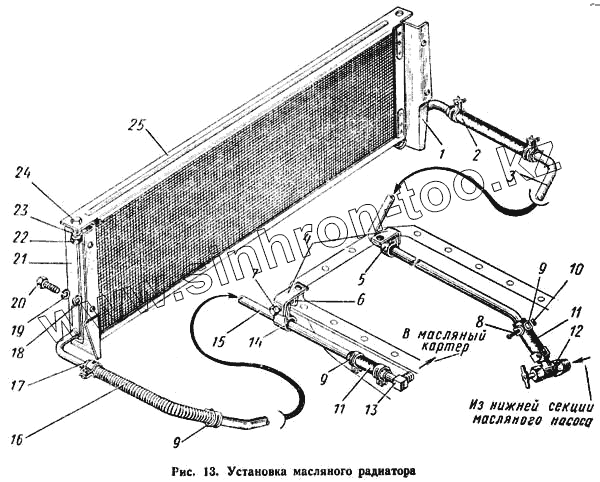

Каталог запасных частей к технике: КАЗ 608. Установка масляного радиатора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 608-1013079-Б | Кронштейн масляного радиатора правый | |
| 2 | 130-1013101-Б | Шланг подвода наела к радиатору | |
| 3 | 608-1013044 | Труба подвода масла | |
| 4 | 608-1013067 | Скоба крепления трубы масляного радиатора | |
| 5 | 130-1013076-В | Хомут крепления трубки | |
| 6 | 251104-П8 | Гайка крепления облицовки | |
| 7 | 201419-П8 | Болт крепления хомута | |
| 8 | 220082-П8 | Винт крепления хомута | |
| 9 | 288004-П8 | Хомут крепления шланга | |
| 10 | 251084-П8 | Гайка | |
| 11 | 122А-1013048 | Шланг трубы масляного радиатора | |
| 12 | 130-8101390 | Крап системы отопителя в сборе | |
| 13 | 130-1013149 | Угольник слива масла | |
| 14 | 130-1013413 | Прокладка хомута | |
| 15 | 608-1013046-А | Труба отвода млела | |
| 16 | 130-1013105 | Оболочка шланга отвода | |
| 17 | 130-1013071-Б | Шланг отвода масла от радиатора | |
| 18 | 252005-П8 | Шайба тяги | |
| 19 | 252135-П8 | Шайба пружинная | |
| 20 | 201456-П8 | Болт крепления сиденья | |
| 21 | 608-1013080-Б | Кронштейн масляного радиатора левый | |
| 22 | 250510-П8 | Гайка | |
| 23 | 252135-П2 | Шайба пружинная | |
| 24 | 201453-П8 | Болт крепленая масляного радиатора | |
| 25 | 130-1013010-В | Радиатор масляный в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
