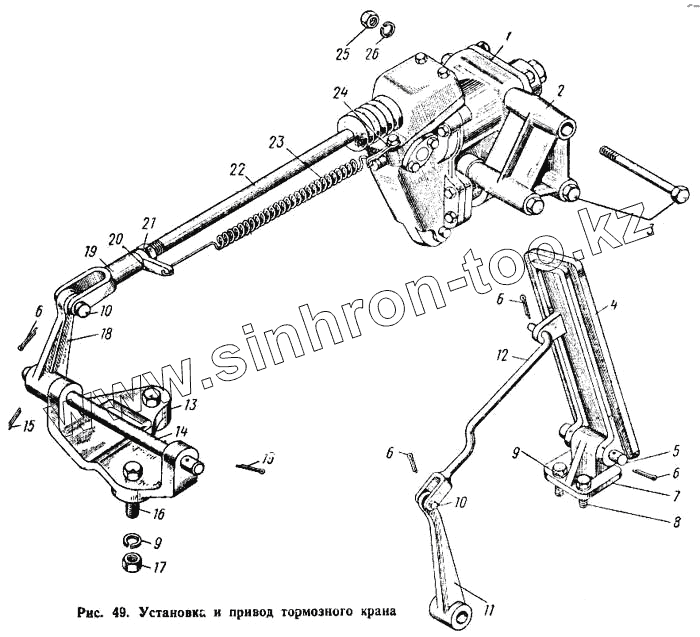

Каталог запасных частей к технике: КАЗ 608. Установка и привод тормозного крана
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 608-3504152 | 608-3504152 | Тягл ручного привода тормозного крина в сборе | |
| 258038-П8 | 258038-П8 | Шплинт тяги | |
| 260033-П8 | 260033-П8 | Палец тяги | |
| 1 | 130-3514010-Б | Кран тормозной и сборе | |
| 2 | 608-3504141 | Опора крепления тормозного крана | |
| 3 | 301252-П8 | Болт крепления тормозного крапа | |
| 4 | 608-3504014 | Педаль ножного тормоза | |
| 5 | 260066-П8 | Палец педали тормоза | |
| 6 | 258039-П8 | Шплинт | |
| 6 | 258039-П8 | Шплинт | |
| 7 | 608-3504050 | Кронштейн педали тормоза | |
| 8 | 201455-П8 | Болт крепления стеклоочистителя к кронштейну | |
| 9 | 252135-П2 | Шайба пружинная | |
| 10 | 260058-П8 | Палец | |
| 11 | 608-3504058 | Рычаг привода ножного тормоза левый | |
| 12 | 603-3504052 | Тяга педали тормоза с вилками в сборе | |
| 13 | 608-3504066 | Кронштейн рычагов привода ножного тормоза | |
| 14 | 608-3504062 | Ось рычагов привода ножного тормоза | |
| 15 | 258053-П8 | Шплинт | |
| 16 | 201459-П8 | Болт крепления кронштейна зеркала | |
| 17 | 250510-П8 | Гайка | |
| 18 | 608-3504060 | Рычаг привода ножного тормоза правый | |
| 19 | 509503-П8 | Вилка тяги соединения двигателя с рамой | |
| 20 | 120-1602078 | Скоба для пружины замка кабины | |
| 21 | 250513-П8 | Гайка | |
| 22 | 608-3504065 | Тяга привода тормозного Крана в сборе | |
| 23 | 485-1602034 | Пружина педали тормоза оттяжная | |
| 24 | 252004-П8 | Шайба | |
| 25 | 250512-П8 | Гайка клина | |
| 26 | 252136-П2 | Шайба пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
