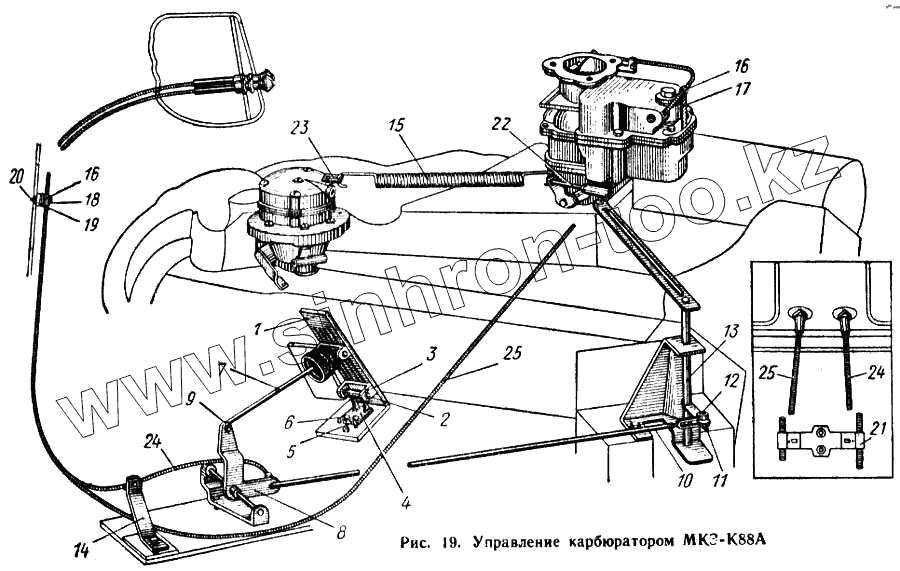

Каталог запасных частей к технике: КАЗ 608. Управление карбюратором МКЗ-К88А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 258014-П | 258014-П | Шплинт | |
| 220052-П8 | 220052-П8 | Винт крепления вентилятора | |
| 252154-П2 | 252154-П2 | Шайба | |
| 252134-П2 | 252134-П2 | Шайба пружинная | |
| 252007-П8 | 252007-П8 | Шайба | |
| 250764-П8 | 250764-П8 | Гайка | |
| 250508-П8 | 250508-П8 | Гайка | |
| 250764-П8 | 250764-П8 | Гайка | |
| 250515-П8 | 250515-П8 | Гайка | |
| 250764-П8 | 250764-П8 | Гайка | |
| 1 | 608-1108010 | Педаль акселератора в сборе | |
| 2 | 260025-П8 | Пален педали акселератора | |
| 3 | 258012-П | Шплинт | |
| 4 | 605-1108042 | Кронштейн педали акселератора | |
| 5 | 201456-П8 | Болт крепления сиденья | |
| 6 | 252135-П2 | Шайба пружинная | |
| 7 | 608-1108130-Б | Тяга педали акселератора с головкой, шаровым пальцем, сухарем и пробкой в сборе | |
| 8 | 608-1108027-Б | Рычаг педали акселератора с муфтой в сборе | |
| 9 | 258012-П | Шплинт | |
| 10 | 608-1108022-Б | Тяга карбюратора с вилкой в сборе | |
| 11 | 258012-П | Шплинт | |
| 12 | 260003-П8 | Палеи | |
| 13 | 608-1108030-В | Валик педали акселератор л промежуточный с тягой и кронштейном в сборе | |
| 14 | 608-1108037 | Кронштейн зажима оболочки тяги | |
| 15 | 608-1108065 | Пружиня тяги карбюратора | |
| 16 | 120-1108111 | Зажим оболочки тяги | |
| 17 | 608-1106116 | Кронштейн зажима оболочки тяги | |
| 18 | 201418-П8 | Болт крепления кронштейна | |
| 19 | 16-0685 | Зажин тяги | |
| 20 | 301052-П2 | Болт крепления зажима | |
| 21 | 608-1108132 | Кронштейн оболочки тяги | |
| 22 | 605-1108034 | Тяга карбюратора в сборе | |
| 23 | 608-1108060 | Скоба пружины карбюратора | |
| 24 | 608-1108100 | Тяга воздушной заслонки карбюратора в сборе | |
| 26 | 164-1108100-А | Тяга ручного управления акселератором в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
