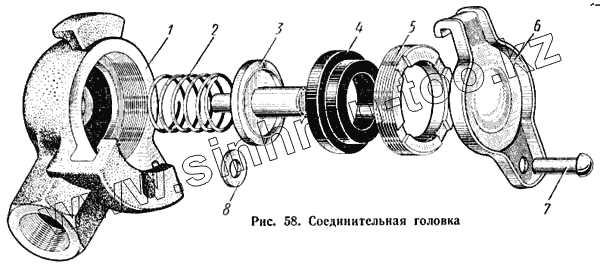

Каталог запасных частей к технике: КАЗ 608. Соединительная головка

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано КАЗ 608

Схема > Не выбрано Крепление кабины Кабина автомобиля (вид изнутри) Ветровое стекло кабины, установка стеклоочистителя и устройства обмыва ветрового окна, обивка кабины Дверь кабины, навески и стекло двери Замок, ручки и стеклоподъемник левой двери Сиденья водителя и пассажира Схема отопления и вентиляции кабины Оперение автомобиля Двигатель ЗИЛ-130Я5, вид справа Двигатель ЗИЛ-130Я5, вид слева Подвеска двигателя, установка масляных фильтров Блок цилиндров двигателя, масляный картер, крышки подшипников коленчатого вала, втулки распределительного вала, картер и крышка сцепления Головка блока цилиндров, выпускной газопровод Поршень, шатун и гильза Коленчатый и распределительный валы, маховик, приводы распределителя топливного насоса и центробежного датчика ограничителя числа оборотов коленчатого вала Клапаны и толкатели Впускная труба, вентиляция картера, установка масляного патрубка и фильтра вентиляции картера, установка карбюратора и выпускного патрубка водяной рубашки двигателя Маслоприемник и масляный насос Масляный фильтр и центрифуга Установка масляного радиатора Полнопоточный центробежный фильтр очистки масла Система питания двигателя автомобиля Фильтр отстойник и фильтр тонкой очистки топлива Топливный насос Б10 Карбюратор МКЗ-К88А Управление карбюратором МКЗ-К88А Воздушный фильтр ВМ-16 Центробежный датчик ограничителя числа оборотов коленчатого вала двигателя Установка глушителя, впускных и выпускных труб Система охлаждения двигателя и компрессора, схема отопителя кабины Водяной насос и вентилятор Сцепление Педаль и привод выключения сцепления Коробка передач Верхняя крышка коробки передач Механизм управления переключения передач Механизм управления переключения передач (модернизированный) Карданный вал Картер, полуоси и дифференциал заднего моста Главная передача заднего моста Рама седельного тягача КАЗ-608 Передняя подвеска Передний амортизатор Задняя подвеска Передняя ось и рулевые тяги Установка запасного колеса Установка рулевого управления, насоса гидроусилителя руля, переключения указателей поворота и контактного устройства сигнала Механизм рулевого управления Механизм усилительный рулевого управления Насос гидроусилителя рулевого управления Тяга продольная с клапаном управления гидроусилителем руля Колонка и кардан рулевого управления Тормозной барабан, тормоза и ступица переднего колеса Тормозной барабан, тормоза и ступица заднего колеса Установка и привод тормозного крана Схема пневматической системы Ручной тормоз Привод ручного тормоза Компрессор Установка компрессора и регулятора давления Установка компрессора с регулировкой натяжения ремня перемещением компрессора Регулятор давления Тормозной кран Тормозные камеры Соединительная головка Схема электрооборудования (генератор постоянного тока) Схема электрооборудования (генератор переменного тока) Схема электрооборудования автомобиля с контактно-транзисторной системой зажигания Схема контактно-транзисторной системы зажигания Генератор (постоянного тока) Генератор (переменного тока) Реле-регулятор РР130 Реле-регулятор РР359 Аккумуляторная батарея Аккумуляторная батарея Установка приборов зажигания, замок зажигания Распределитель Стартер Фара, подфарник, плафон кабины Задний фонарь, сигнал Установка предохранителей, соединителей проводов и указателя поворотов Щиток приборов, вещевой ящик, держатель (с генератором постоянного тока) Щиток приборов, вещевой ящик, держатель Установка гибкого вала спидометра Привод спидометра Седельное устройство Шоферский инструмент Седельный тягач КАЗ-608

1

2

3

4

5

6

7

8

Позиция на иллюстрации	Заводской номер детали		Название детали
1	121-3521016		Конус соединительной головки
2	121-3521032		Пружина обратного клапана
3	121-3521031		Клапан соединительной головки обратный
4	121-3521020		Кольцо соединительной головки уплотнительное
5	121-3521030		Гайка корпуса соединительной головки
6	121-3521018		Крышка корпуса соединительной головки
7	252706-П		Заклепка крышки
8	305570-П		Шайба крышки

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
