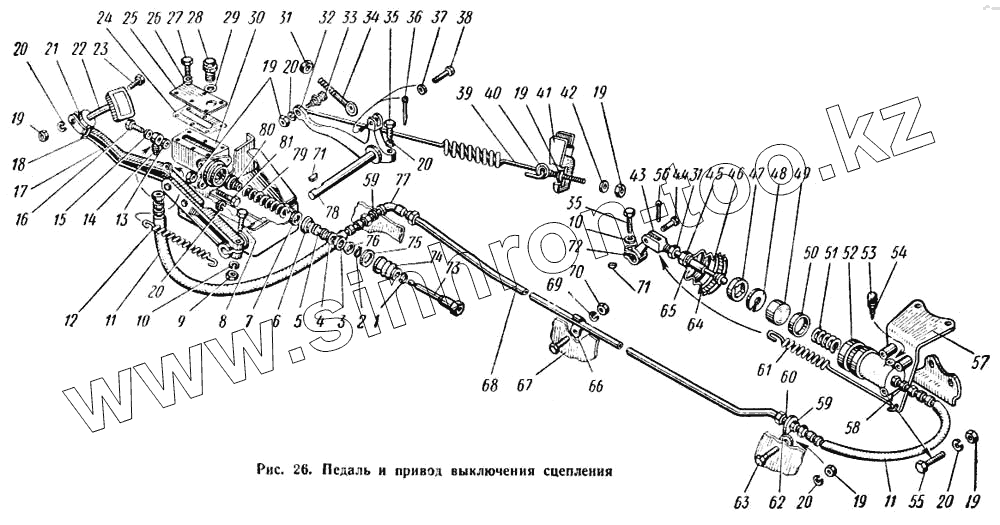

Каталог запасных частей к технике: КАЗ 608. Педаль и привод выключения сцепления
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
20
21
22
23
25
26
26
26
27
27
28
28
29
29
30
30
31
31
32
34
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
69
70
71
71
71
72
73
73
74
74
75
75
76
76
77
78
79
79
80
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200315-П8 | 200315-П8 | Болт хомута глушителя стяжной | |
| 120-1602046 | 120-1602046 | Вилка выключения сцепления | |
| 120-1602051 | 120-1602051 | Втулка оси педали выключения сцепления | |
| 608-3408158 | 608-3408158 | Гайка соединительная | |
| 250559-П8 | 250559-П8 | Ганка | |
| 250512-П8 | 250512-П8 | Гайка клина | |
| 294437-П | 294437-П | Заклепка | |
| 130Я5-1700009 | 130Я5-1700009 | Коробка передач с ручным тормозом и муфтой выключения в сборе | |
| 608-1700009 | 608-1700009 | Коробка передач с ручным тормозом и муфтой выключения сцепления в сборе | |
| 608В-1700009 | 608В-1700009 | Коробка передач с ручным тормозом и муфтой выключения сцепления в сборе | |
| 608-1602080 | 608-1602080 | Кронштейн крепления главного цилиндра сцепления в сборе | |
| 304819-П | 304819-П | Масленка в сборе | |
| 130-1602054 | 130-1602054 | Муфта подшипника выключения сцепления | |
| 130-1602052 | 130-1602052 | Муфта подшипника выключения сцепления в сборе | |
| 605-1602048 | 605-1602048 | Накладка педали сцепления | |
| 608-1602088 | 608-1602088 | Опора трубы оси педали выключения сцепления | |
| 608-1602021 | 608-1602021 | Педаль сцепления (передняя часть) | |
| 608-1602017 | 608-1602017 | Педаль сцепления {задняя часть) | |
| 306559-П | 306559-П | Подшипник выключения сцепления в сборе | |
| 304814-П8 | 304814-П8 | Пресс-масленка в сборе | |
| 262542-П1 | 262542-П1 | Пробка | |
| 296472-П8 | 296472-П8 | Пробка технологическая | |
| 296472-П8 | 296472-П8 | Пробка технологическая | |
| 608-3506013 | 608-3506013 | Прокладка штуцера главного цилиндра | |
| 130-1602077 | 130-1602077 | Пружина муфты выключения сцепления оттяжная | |
| 130-1602044 | 130-1602044 | Рычаг вилки выключения сцепления в сборе | |
| 608-1602083 | 608-1602083 | Труба оси педали выключения сцепления в сборе | |
| 608-1602070 | 608-1602070 | Угольник привода сцепления поворотный в сборе | |
| 608-1602081 | 608-1602081 | Ушко | |
| 608-1602014 | 608-1602014 | Цилиндр привода выключения сцепления главный в сборе | |
| 51-3505010-Z | 51-3505010-Z | Цилиндр привода выключения сцепления главный в сборе | |
| 608-1602010 | 608-1602010 | Цилиндр привода выключения сцепления главный со штуцером в сборе | |
| 608-1602120 | 608-1602120 | Цилиндр управления сцеплением в сборе | |
| 608-1602059 | 608-1602059 | Шайба оси педали сцепления | |
| 252138-П2 | 252138-П2 | Шайба пружинная | |
| 252136-П2 | 252136-П2 | Шайба пружинная | |
| 304098-П8 | 304098-П8 | Шпилька крепления коробки передач | |
| 608-1602077-Б | 608-1602077-Б | Штуцер главного цилиндра угловой | |
| 1 | 51-3505047 | Кольцо защитного колпака стяжное малое | |
| 1 | 51-3505047 | Кольцо защитного колпака стяжное малое | |
| 2 | 51-3505038 | Кольцо упорной шайбы поршня стопорное | |
| 2 | 51-3505038 | Кольцо упорной шайбы поршня стопорное | |
| 3 | 51-3505033 | Манежа поршня наружная уплотнительная | |
| 3 | 51-3505033 | Манежа поршня наружная уплотнительная | |
| 4 | 51-3505034 | Кольцо наружной уплотнительной манжеты поршня | |
| 4 | 51-3505034 | Кольцо наружной уплотнительной манжеты поршня | |
| 5 | 51-3505028 | Поршень главного цилиндра в сборе | |
| 5 | 51-3505028 | Поршень главного цилиндра в сборе | |
| 6 | 51-3505035 | Манжета поршня у плот ни тельная внутренняя | |
| 6 | 51-3505035 | Манжета поршня у плот ни тельная внутренняя | |
| 7 | 51-3505022 | Держатель возвратной пружины поршня | |
| 7 | 51-3505022 | Держатель возвратной пружины поршня | |
| 8 | 200371-П8 | Болт крепления картера сцепления | |
| 9 | 250514-П8 | Гайка | |
| 10 | 252137-П2 | Шайба пружинная | |
| 11 | 608-1602028 | Шланг цилиндра управления сцеплением в сборе | |
| 12 | 608-1602034 | Пружина педали сцепления оттяжная | |
| 13 | 608-1602079 | Прокладка соединительного болта главного цилиндра сцепления малая | |
| 14 | 608-1602076 | Угольник привода выключения сцепления поворотный | |
| 15 | 608-1602074 | Прокладка | |
| 16 | 608-1602075 | Болт привода выключения сцепления поворотный | |
| 17 | 608-1602015 | Педаль сцепления в сборе | |
| 18 | 258253-П | Шплинт-проволока | |
| 19 | 250512-П8 | Гайка клина | |
| 19 | 250512-П8 | Гайка клина | |
| 19 | 250512-П8 | Гайка клина | |
| 20 | 252136-П2 | Шайба пружинная | |
| 20 | 252136-П2 | Шайба пружинная | |
| 20 | 252136-112 | Шайба пружинная | |
| 21 | 605-1602036 | Уплотнитель педали сцепления | |
| 22 | 608-1602016 | Стержень педали сцепления с накладкой в сборе | |
| 23 | 201505-П8 | Болт крепления стержня педали сцепления | |
| 25 | 51-3505006 | Крышка картера | |
| 26 | 51-3505006 | Крышка картера | |
| 26 | 252134-П2 | Шайба пружинная | |
| 26 | 252134-П2 | Шайба пружинная | |
| 27 | 201418-П8 | Болт крепления кронштейна | |
| 27 | 201418-П8 | Болт крепления кронштейна | |
| 28 | 51-3505075 | Пробка наливная | |
| 28 | 51-3505075 | Пробка наливная | |
| 29 | 51-3505058 | Прокладка наливной пробки главного цилиндра | |
| 29 | 51-3505058 | Прокладка наливной пробки главного цилиндра | |
| 30 | 51-3505015 | Картер главного цилиндра сцепления | |
| 30 | 51-3505015 | Картер главного цилиндра сцепления | |
| 31 | 250615-П8 | Гайка | |
| 31 | 250615-П8 | Гайка | |
| 32 | 608-1602105-Б | Рычаг выключения сцепления | |
| 34 | 51-3505007 | Прокладка крышки картера | |
| 34 | 51-3505007 | Прокладка крышки картера | |
| 34 | 608-1602575 | Стержень соединительный | |
| 35 | 200315-П8 | Болт хомута глушителя стяжной | |
| 36 | 258039-П8 | Шплинт | |
| 37 | 252006-П8 | Шайба | |
| 38 | 260060-П8 | Палец рычага выключения сцепления | |
| 39 | 608-1602094 | Пружина сер помеха низка | |
| 40 | 608-1602090-А | Тяга сервомеханизма педали сцепления регулировочная | |
| 41 | 608-1602092-А | Кронштейн сервомеханизма | |
| 42 | 252039-П8 | Шайба | |
| 43 | 307006-П8 | Вилка | |
| 44 | 260087-П8 | Палец | |
| 45 | 608-1602133 | Шток цилиндра | |
| 46 | 485-3505065 | Колпачок цилиндра защитный | |
| 47 | 127-1602138 | Гайка цилиндра | |
| 48 | 127-1602137 | Шайба цилиндра упорная | |
| 49 | 127-1602131 | Поршень цилиндра управления сцеплением | |
| 50 | 51-3502051 | Манжета цилиндра | |
| 51 | 608-1602161 | Пружина цилиндра | |
| 52 | 608-1602130 | Цилиндр управления сцеплением | |
| 53 | 12-3501049 | Колпачок перепускного клапана | |
| 54 | 608-1602552 | Клапан цилиндра перепускной | |
| 55 | 200320-П8 | Болт крепления кронштейна | |
| 56 | 258039-П | Шплинт | |
| 57 | 608-1602170 | Кронштейн крепления цилиндра управления сцеплением в сборе | |
| 58 | 608-3408168 | Штуцер | |
| 59 | 250634-П8 | Гайка тяги | |
| 60 | 608-1602235 | Штуцер прямой | |
| 61 | 608-1602164 | Пружина рычага вилки выключения сцепления | |
| 62 | 608-1602228-Б | Кронштейн крепления соединительной трубки | |
| 63 | 201500-П8 | Болт крепления крышки | |
| 63 | 201500-П8 | Болт крепления крышки | |
| 64 | 258256-П8 | Шплинт колпачка | |
| 65 | 258226-П8 | Шплинт колпачка | |
| 66 | 306724-П8 | Скоба крепления шланга | |
| 67 | 201456-П8 | Болт крепления сиденья | |
| 68 | 608-1602220 | Трубка привода сцепления соединительная в сборе | |
| 69 | 252135-П2 | Шайба пружинная | |
| 70 | 250510-П8 | Гайка | |
| 71 | 260430-П | Шпонка | |
| 71 | 260430-П | Шпонка | |
| 71 | 260430-П | Шпонка | |
| 72 | 608-1602043 | Рычаг вилки выключения сцепления | |
| 73 | 51-3505060 | Толкатель поршня в сборе | |
| 73 | 51-3505060 | Толкатель поршня в сборе | |
| 74 | 51-3505065 | Колпак главного цилиндра защитный | |
| 74 | 51-3505065 | Колпак главного цилиндра защитный | |
| 75 | 51-3505046 | Кольцо защитного колпака стяжное большое | |
| 75 | 51-3506046 | Кольцо защитного колпака стяжное большое | |
| 76 | 51-3505048 | Шайба поршня главного цилиндра упорная | |
| 76 | 51-3505048 | Шайба поршня главного цилиндра упорная | |
| 77 | 608-3408148 | Штуцер угловой | |
| 78 | 608-1602055-Б | Ось педали сцепления | |
| 79 | 51-3505031 | Пружина поршня возвратная | |
| 79 | 51-3505031 | Пружина поршня возвратная | |
| 80 | 51-3505020 | Клапан главного цилиндра сцепления | |
| 80 | 51-3505020 | Клапан главного цилиндра сцепления | |
| 81 | 201499-П8 | Болт крепленая крышки картера сцепления |
