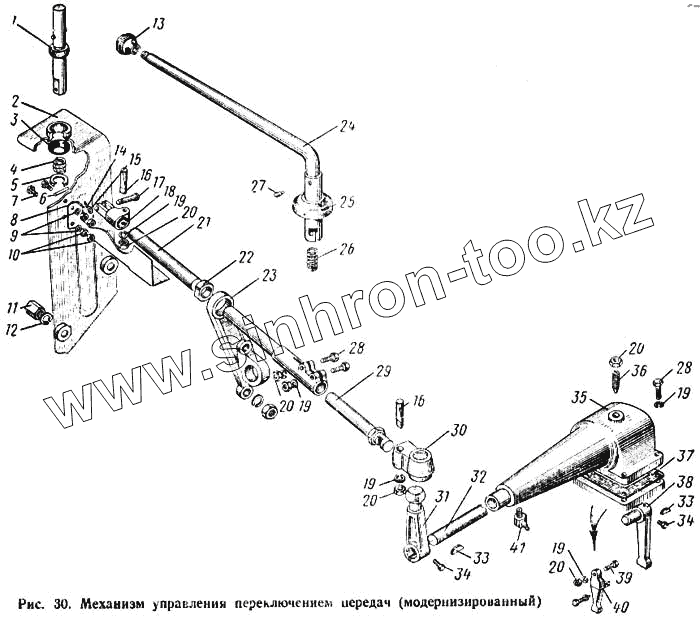

Каталог запасных частей к технике: КАЗ 608. Механизм управления переключения передач (модернизированный)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
20
20
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1702173 | 130-1702173 | Сухарь промежуточного рычага | |
| 250640-П8 | 250640-П8 | Гайка | |
| 608В-1703132 | 608В-1703132 | Штифт рычага | |
| 258252-П | 258252-П | Шплинт-проволока | |
| 608В-1703131 | 608В-1703131 | Сфера рычага | |
| 608В-1603177 | 608В-1603177 | Стержень продольной тяги | |
| 608В-1703140 | 608В-1703140 | Рычаг переключения передач в сборе | |
| 608В-1703146 | 608В-1703146 | Рычаг переключения передач | |
| 130-1702162-Б | 130-1702162-Б | Рычаг верхней крышки промежуточный в сборе | |
| 608В-1703145 | 608В-1703145 | Нижняя часть рычага переключения передач | |
| 608-1703210 | 608-1703210 | Наконечник тяги | |
| 608В-1703100 | 608В-1703100 | Крышка механизма управления переключением передач в сборе | |
| 120-1702021 | 120-1702021 | Гайка рычага | |
| 608В-1703138-А | 608В-1703138-А | Гнездо сферы рычага | |
| 608В-1703181 | 608В-1703181 | Головка задняя | |
| 260312-П | 260312-П | Заглушка | |
| 260314-П | 260314-П | Заглушка | |
| 608В-1703198 | 608В-1703198 | Наконечник регулировочной тяги клеммный | |
| 130-1702175 | 130-1702175 | Кольцо сухаря замковое | |
| 608В-1703136 | 608В-1703136 | Кронштейн передний | |
| 608В-1703135-А | 608В-1703135-А | Кронштейн продольной тяги передний а сборе | |
| 608В-1703139 | 608В-1703139 | Колпачок пружины рычага упорный | |
| 1 | 608В-1703130 | Сфера рычага переключения передач в сборе | |
| 2 | 608В-1703134-А | Кронштейн продольной тяги передний со сферой в сборе | |
| 3 | 608В-1703147 | Опора переднего кронштейна продольной тяги | |
| 4 | 608-1703137 | Пружина рычага переключения передач | |
| 5 | 608В1703129 | Опора пружины рычага | |
| 6 | 608В-1703132 | Штифт рычага | |
| 7 | 201458-П8 | Болт крепления кронштейна основного замка | |
| 8 | 608В-1703150 | Усилитель переднего кронштейна продольной тяги | |
| 9 | 252005-П8 | Шайба тяги | |
| 10 | 250510-П8 | Гайка | |
| 11 | 608В-1703133 | Гайка крепления кронштейна продольной тяги | |
| 12 | 252137-П2 | Шайба пружинная | |
| 13 | 120-1702159 | Рукоятка рычага переключения передач | |
| 14 | 258039-П | Шплинт | |
| 15 | 252006-П8 | Шайба | |
| 16 | 606А-1703046 | Клин крепления короткого рычага основного замка кабины | |
| 17 | 260063-П8 | Палец вилки | |
| 18 | 608В-1703204 | Вилка продольной тяги | |
| 19 | 252136-П2 | Шайба пружинная | |
| 19 | 252136-П2 | Шайба пружинная | |
| 19 | 252136-П2 | Шайба пружинная | |
| 19 | 252136-П2 | Шайба пружинная | |
| 20 | 250512-П8 | Гайка клина | |
| 20 | 250512-П8 | Гайка клина | |
| 20 | 250512-П8 | Гайка клина | |
| 20 | 250512-П8 | Гайка клина | |
| 21 | 608В-1703170 | Тяга продольная в сборе | |
| 22 | 6088-1703209 | Сфера заднего кронштейна продольной тяги | |
| 23 | 608В-1001141 | Ушко кронштейна подвески двигателя | |
| 24 | 608В-1703142 | Рычаг переключения передач | |
| 25 | 608В-1703141 | Чехол рычага переключения передач | |
| 26 | 608В-1703143 | Пружина рычага | |
| 27 | 608В-1703144 | Винт стопорный | |
| 28 | 201501-П8 | Болт кропления корпуса масляного фильтра | |
| 28 | 201501-П8 | Болт кропления корпуса масляного фильтра | |
| 29 | 608-1703199 | Наконечник регулировочной тяги в сборе | |
| 30 | 608В-1703180 | Головка продольной тяги задняя в сборе | |
| 31 | 608В-1703120 | Рычаг верхнего вала переключения передач | |
| 32 | 608Б-1703117 | Валик крышки механизма управления переключением передач | |
| 33 | 260414-П | Шпонка рычага выключения кареток | |
| 34 | 120-1702040 | Болт вилок и головки стопорный | |
| 35 | 608В-1703102 | Крышка механизма управления переключением передач | |
| 36 | 608-1703119-А | Винт верхней крышки регулировочный | |
| 37 | 130-1702223 | Прокладка верхней крышки механизма управления переключением передач | |
| 38 | 608В-1703115 | Рычаг включения кареток коробки передач | |
| 39 | 130-1702169 | Ось промежуточного рычага | |
| 40 | 130-1702165-Б | Рычаг верхней крышки промежуточный | |
| 41 | 304817-П8 | Масленка 111 А 1-45 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
