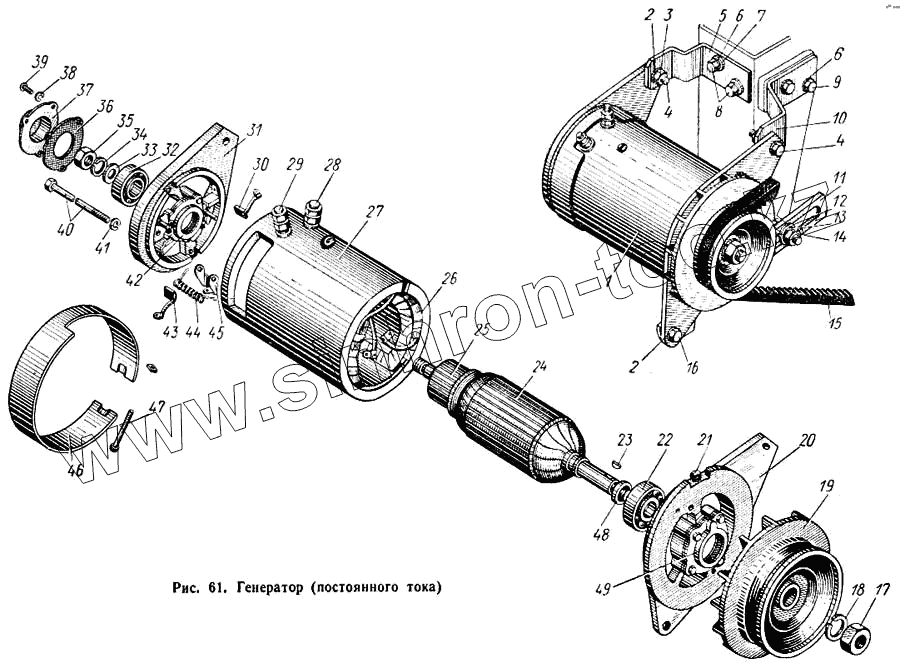

Каталог запасных частей к технике: КАЗ 608. Генератор (постоянного тока)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8Х-1531 | 8Х-1531 | Гайка | |
| Г12-3701105 | Г12-3701105 | Втулка корпуса | |
| Г130-3701303 | Г130-3701303 | Щеткодержатель | |
| Г21-3701309 | Г21-3701309 | Ось щеткодержателя | |
| 1 | 130-3701010 | Генератор типа Г130 в сборе | |
| 2 | 252135-П2 | Шайба пружинная | |
| 2 | 252135-П2 | Шайба пружинная | |
| 3 | 250510-П8 | Гайка | |
| 4 | 201460-П8 | Болт крепления фильтра к кронштейну | |
| 5 | 130-3701325 | Кронштейн крепления генератора задний | |
| 6 | 252136-П2 | Шайба пружинная | |
| 7 | 252006-П8 | Шайба | |
| 8 | 201498-П8 | Болт крепления вентилятора к ступице шкива | |
| 9 | 201497-П8 | Болт крепления задней опоры | |
| 10 | 130-3701322 | Кронштейн крепления генератора передний | |
| 11 | 130-3701327 | Планка генератора | |
| 12 | 252007-П8 | Шайба | |
| 13 | 252137-П2 | Шайба пружинная | |
| 14 | 250515-П8 | Гайка | |
| 15 | 130-3407209-А | Ремень привода насоса гидроусилителя руля | |
| 16 | 201457-П8 | Болт крепления растяжек | |
| 17 | МХ-0235 | Ганка якоря | |
| 18 | МХ-0234 | Шайба пружинная | |
| 19 | Г130-3701051 | Шкив генератора | |
| 20 | Г130-3701400-М | Крышка со стороны привода в сборе | |
| 21 | 1-ГБФ-1561 | Масленка в сборе | |
| 22 | 303 | Подшипник крышки со стороны привода в сборе | |
| 23 | Б-16 | Шпонка шкива | |
| 24 | Г130-3701200 | Якорь генератора в сборе | |
| 25 | Г130-3701220 | Коллектор в сборе | |
| 26 | Г130-3701110 | Катушка корпуса генератора в сборе | |
| 27 | Г130-3701100 | Корпус генератора и сборе | |
| 28 | Г12-3701190 | Вывод шунта генератора в сборе | |
| 29 | Г130-3701180 | Вывод якоря генератора в сборе | |
| 30 | Г101-3701020 | Щетка генератора изоляционная в сборе | |
| 31 | Г130-3701300 | Крышка генератора со стороны коллектора в сборе | |
| 32 | 202 | Подшипник крышки генератора со стороны коллектора в сборе | |
| 33 | МХ-0825 | Шайба | |
| 34 | 7Х-4289 | Шайба пружинная | |
| 35 | МХ-0015 | Гайка якоря | |
| 36 | Г12-3701003 | Прокладка крышки | |
| 37 | Г12-3701002 | Крышка подшипника | |
| 38 | Х-1012 | Шайба пружинная | |
| 39 | 8Х-1541 | Винт крепления крышки | |
| 40 | Г12-3701080-В | Шпилька стержня | |
| 41 | Х-1482 | Шайба пружинная | |
| 42 | Х5-9268 | Шайба войлочная | |
| 43 | Г101-3701045 | Щетка генератора неизолированная в сборе | |
| 44 | Г130-3701304 | Пружина щетки | |
| 45 | Г130-3701305 | Рычаг щетки прижимной | |
| 46 | Г130-3701041 | Лента защитная | |
| 47 | МХ-0139 | Винт защитной ленты стяжной | |
| 48 | Г21-301005 | Чашка опорная | |
| 49 | МХ-0326 | Шайба войлочная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
