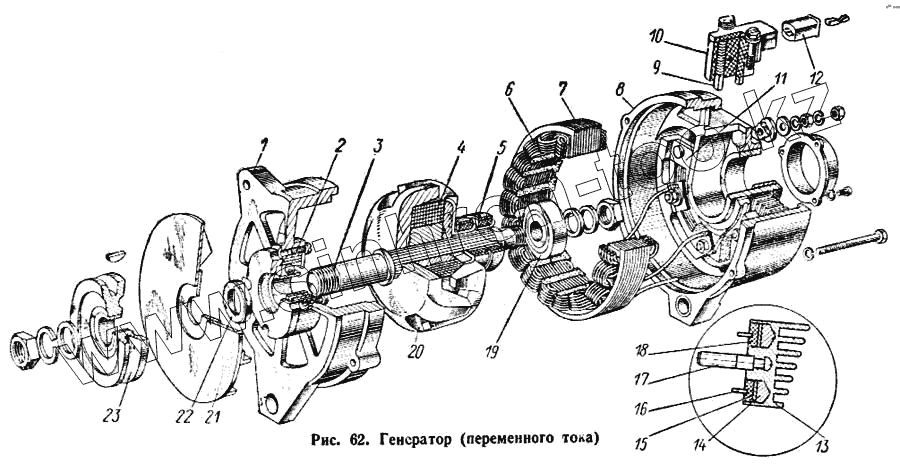

Каталог запасных частей к технике: КАЗ 608. Генератор (переменного тока)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Г250И1-3701023 | Г250И1-3701023 | Колодка штепсельная наружная | |
| 121-3806025 | 121-3806025 | Наконечник датчика изолирующий | |
| 130-3701185 | 130-3701185 | Наконечник разъема генератора | |
| 130-3407209-А | 130-3407209-А | Ремень привода насоса гидроусилителя руля | |
| 250-3701100-А2 | 250-3701100-А2 | Статор с катушками в сборе | |
| 252136-П2 | 252136-П2 | Шайба пружинная | |
| 130-3701183 | 130-3701183 | Изолятор разъема генератора | |
| 1 | Г250И1-3701400 | Крышка со стороны привода в сборе | |
| 2 | 180603КС9 | Подшипник со стороны привода | |
| 3 | Г250И1-3701211-Б | Вал ротора | |
| 4 | Г250-3701220-Б | Обмотка возбуждения | |
| 5 | Г250-3701205 | Контактные кольца в сборе | |
| 6 | ВБГ-1 | Блок выпрямительный | |
| 6 | Г250-3701100-А1 | Обмотка статора | |
| 7 | Статор | Статор | |
| 8 | Г250-3701300-А1 | Крышка со стороны контактных колец | |
| 9 | Г250-3701025 | Щетка | |
| 10 | Г250И1-3701010 | Щеткодержатель | |
| 11 | ВБГ-1 | Блок выпрямительный | |
| 12 | Г250И1-3701022 | Колодка штепсельная в сборе | |
| 13 | ВБГ-1 | Блок выпрямительный | |
| 14 | ВБГ-1 | Блок выпрямительный | |
| 15 | ВБГ-1 | Блок выпрямительный | |
| 17 | Выводы | Выводы | |
| 18 | ГОСТ10577-72 | Пропитка статора герметизирующая | |
| 19 | 180502К1С9 | Подшипник со стороны контактных колец | |
| 20 | Г250-3701200 | Ротор в сборе | |
| 21 | Г250-3701055 | Вентилятор | |
| 22 | Г250И1-3701216 | Втулка распорная | |
| 23 | Г250И-3701051 | Шкив |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
