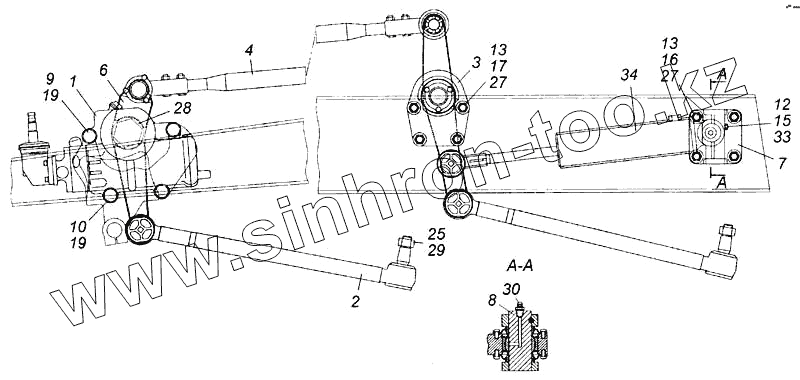

Каталог запасных частей к технике: Камский автозавод 6540. Установка агрегатов рулевого управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
6
7
8
9
10
12
13
13
15
16
17
19
19
25
27
27
28
29
30
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 0500715-116(115-116) Механизм рулевого управления в сборе
2 6540-3414010-60 Тяга сошки в сборе
3 6540-3414100-60 Опора задняя в сборе
4 ЗЭ6540-3414130 Тяга промежуточная в сборе
6 6540-3401090-60 Сошка рулевого управления
7 ЗЭ6540-3409050 Кронштейн силового цилиндра
8 6350-3409052 Ось крепления силового цилиндра
9 53212-3401094-64 Болт М20х1,5-6gх95
10 53212-3401095-64 Болт М20х1,5-6gх125
12 251645 Гайка М8-6Н ОСТ 37.001.197-75
13 251649 Гайка М16х1,5-6Н ОСТ 37.001.197-97
15 1/60446/21 Болт М8-6gх70
16 1/13905/21 Болт М16х1,25-6gх40
17 1/58405/31 Болт М16х1,5-6gх50
19 1/05174/77 Шайба 20 пружинная
25 853514 Гайка М24х1,5-6Н
27 1/05172/77 Шайба 16 пружинная
28 853631 Шайба
29 1/07350/01 Шплинт 4,7х50
30 864006 Масленка 1.3.Ц6хр.ГОСТ 19853-74
33 1/05166/73 Шайба 8 пружинная
34 ШНКФФ453429.070 Цилиндр
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
