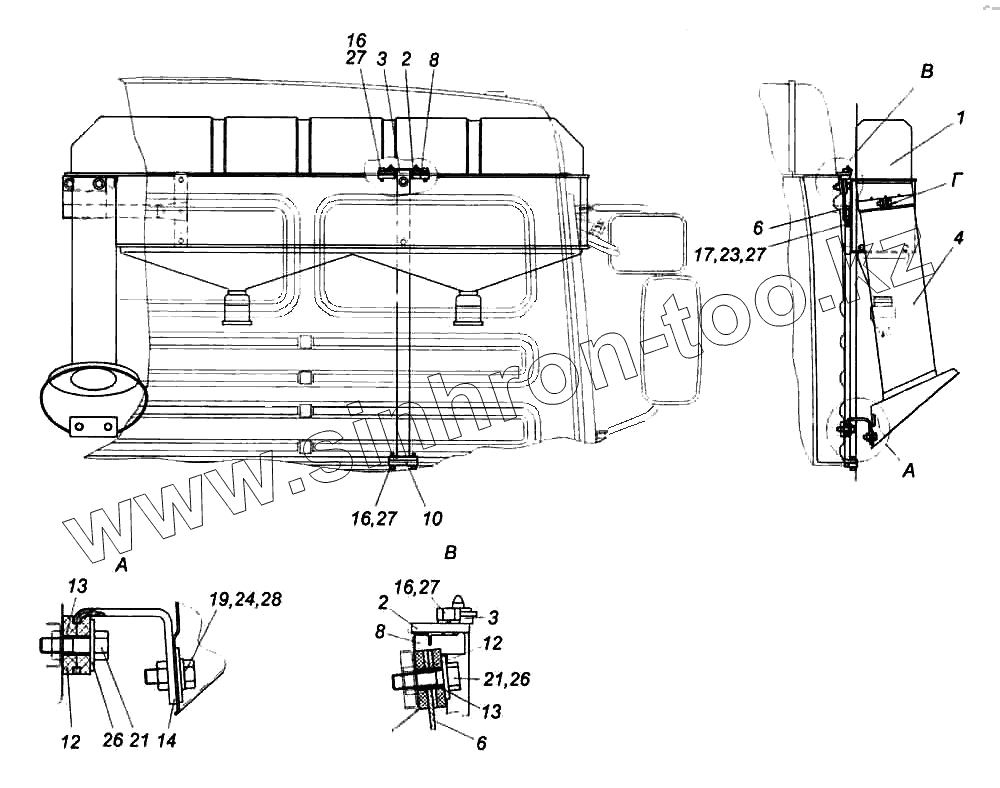

Каталог запасных частей к технике: Камский автозавод 6522. Установка воздухоочистителя мультициклонного

Тип техники

Марка

Модель

Схема

1

2

2

4

6

6

8

8

12

12

13

13

14

16

16

16

17

19

21

21

23

24

26

26

27

27

27

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6520-1109005		Воздухоочиститель с кронштейнами
2	6520-1109118		Упор
4	6520-1109410		Труба воздухозаборника
6	6520-1109434		Кронштейн верхний
8	6520-1109120		Зацеп верхний
10	6520-1109138		Зацеп нижний
12	5320-1109399		Амортизатор крепления трубы воздухозаборника
13	5320-1109401		Втулка распорная амортизатора
14	6520-1109432		Кронштейн переходной
16	1/60438/21		Болт М8-6gх30
17	1/60442/21		Болт М8-6gх50
19	1/59703/21		Болт М10х1,25-6gх16
21	1/13069/21		Болт М10х1,25-6gх30
23	1/61008/11		Гайка М8х1,25-6Н
24	1/21647/11		Гайка М10х1,25-6Н
26	1/26443/01		Шайба плоская 10х35х3
27	1/05166/77		Шайба 8 пружинная
28	1/26014/73		Шайба 10 волнистая

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
