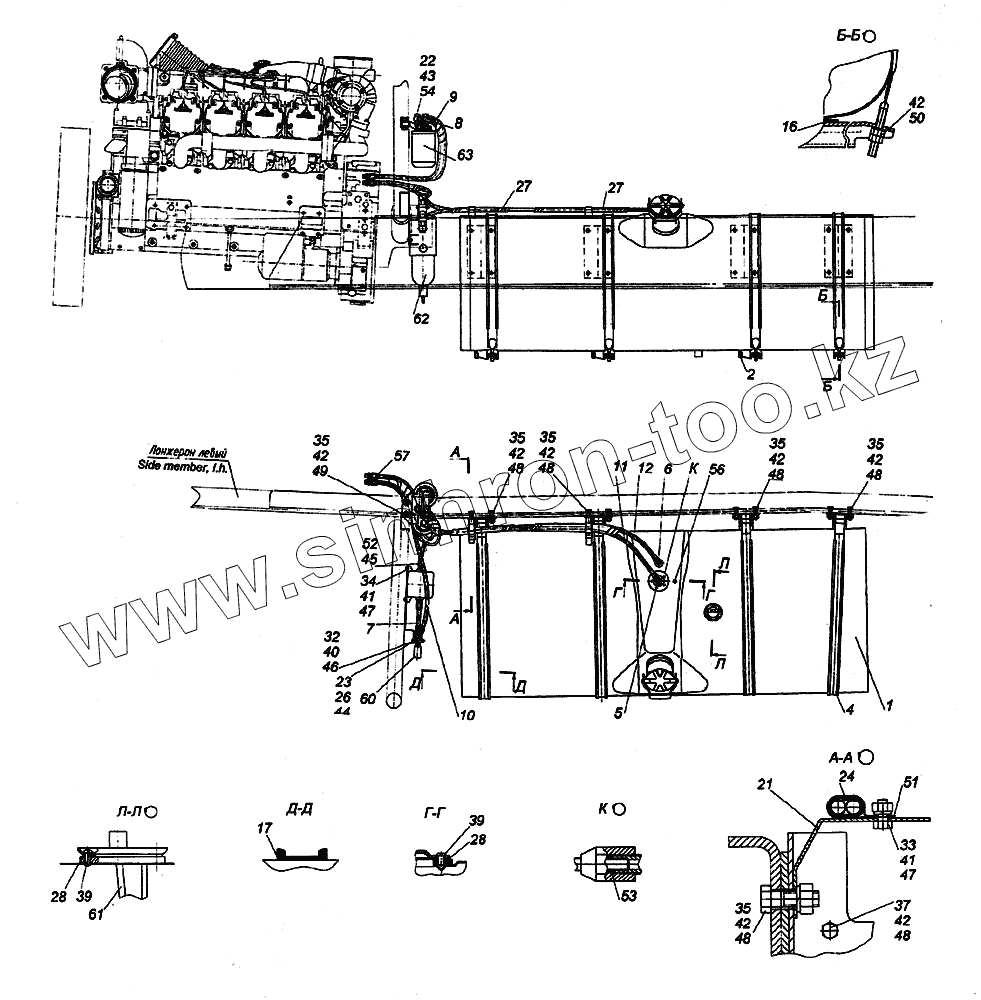

Каталог запасных частей к технике: Камский автозавод 65226. Установка топливного бака, ФГОТ и топливопроводов
1
2
4
5
6
7
8
9
10
11
12
16
17
21
22
23
24
26
27
27
28
28
32
33
34
35
35
35
35
35
35
37
39
39
40
41
41
42
42
42
42
42
42
42
42
43
44
45
46
47
47
48
48
48
48
48
48
49
50
51
52
53
54
56
57
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 541121-1101010-20 | Бак топливный | |
| 2 | 53212-1101104 | Кронштейн крепления топливного бака (сварка) | |
| 4 | 53212-1101110 | Хомут крепления топливного бака | |
| 5 | 6522-1104012-99 | Топливозаборник | |
| 6 | 6522-1104136-99 | Трубка слива топлива в бак с угольником | |
| 7 | 53215-3506017 | Трубка | |
| 8 | 53215-3506060 | Трубка | |
| 9 | 53215-3506076 | Трубка | |
| 10 | 53215-3506110 | Трубка | |
| 11 | 53215-3506125 | Трубка | |
| 12 | 53215-3506150 | Трубка | |
| 16 | 55102-1101109 | Прокладка кронштейна крепления топливного бака | |
| 17 | 541121-1101115 | Прокладка хомута крепления топливного бака | |
| 21 | 5320-1104083 | Кронштейн крепления топливных трубопроводов | |
| 22 | 541121-1104274 | Наконечник | |
| 23 | 6460-1104274 | Наконечник | |
| 24 | 5320-1311117 | Прокладка хомута | |
| 26 | 6520-3408204 | Болт М18х1,5 поворотный | |
| 27 | 53205-3506433 | Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 | |
| 28 | 5320-3827013 | Прокладка датчика | |
| 32 | 1/09034/21 | Болт М6-6gх45 | |
| 33 | 1/60432/21 | Болт М8-6gх16 | |
| 34 | 1/60434/21 | Болт М8-6gх20 | |
| 35 | 1/55406/21 | Болт М12х1,25-6gх40 | |
| 37 | 1/55411/21 | Болт М12х1,25-6gх65 | |
| 39 | 1/03893/01 | Винт М5-6gх10 | |
| 40 | 1/58962/21 | Гайка М6-6Н | |
| 41 | 1/61008/11 | Гайка М8х1,25-6Н | |
| 42 | 1/61015/11 | Гайка М12х1,25-6Н | |
| 43 | 1/02800/60 | Прокладка уплотнительная 14х20х1,5 | |
| 44 | 1/02599/60 | Прокладка 18х24х1,5 | |
| 45 | 1/02574/60 | Прокладка 20х26х1,5 | |
| 46 | 1/05164/77 | Шайба 6 пружинная | |
| 47 | 1/05166/77 | Шайба 8 пружинная | |
| 48 | 1/05170/77 | Шайба 12 пружинная | |
| 49 | 1/26015/73 | Шайба волнистая 12 | |
| 50 | 1/05200/01 | Шайба плоская 12х22х3 | |
| 51 | 853890 | Хомут специальный | |
| 52 | 853977 | Штуцер 12 ввертный | |
| 53 | 864204 | Кольцо уплотнительное | |
| 54 | 870005 | Болт М14х1,5-6gх30 | |
| 56 | 870884 | Пробка КГ 1/8" масляного канала | |
| 57 | 864814 | Штуцер 12 проходной | |
| 60 | 45104110600190 | Насос предпусковой прокачки топлива 0211-1961 «DEUTZ» | |
| 61 | 4573824460 | Датчик указателя уровня топлива СЯМИ 407611-114-02 ТУ 4573-002-12258598-93 | |
| 62 | 45104110500290 | Фильтр грубой очистки топлива 0425 4437 Separ2000, type 01030 «Losing» | |
| 63 | 4510411700190 | Фильтр тонкой очистки топлива 011744221 «DEUTZ» |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
