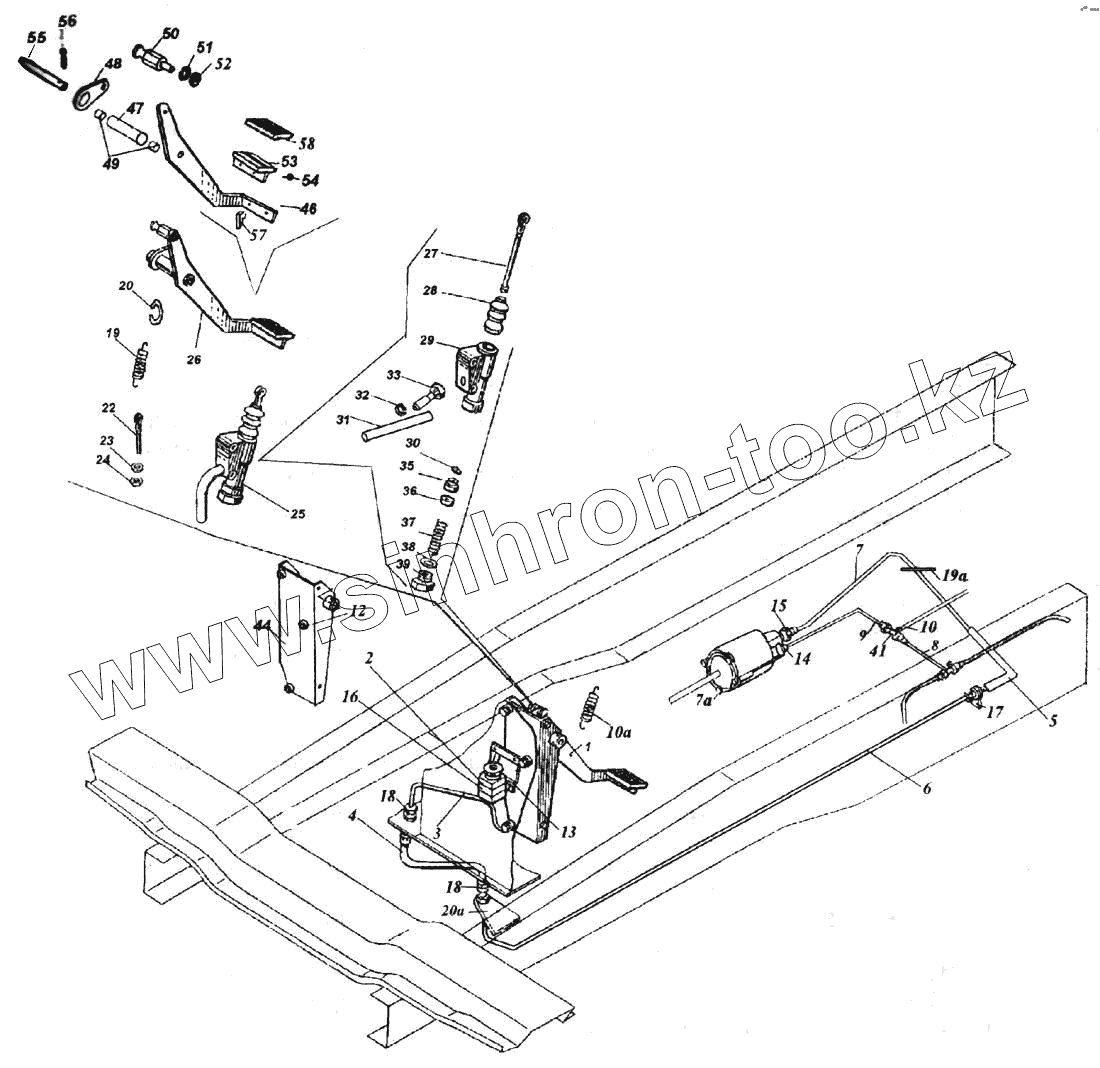

Каталог запасных частей к технике: Камский автозавод 6520. Установка педали и привода выключения сцепления
1
2
3
4
5
6
7
7
8
9
10
10
12
13
14
15
16
17
18
18
19
19
20
20
22
23
24
25
26
27
28
29
30
31
32
33
35
36
37
38
39
44
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6520-1602008 | Педаль сцепления с кронштейном и главным цилиндром | |
| 2 | 5320-1602560 | Бачок главного цилиндра в сборе | |
| 3 | 5320-1602588 | Трубка от главного цилиндра в сборе | |
| 4 | 53215-1602590 | Шланг гибкий привода управления сцеплением | |
| 5 | 53215-1602590-10 | Шланг гибкий привода управления сцепления | |
| 6 | 6520-1602592 | Трубка привода управления сцеплением | |
| 7 | 6520-1602595 | Трубка | |
| 7 | 9700512040 | ПГУ в сборе (WАВСО) {а} | |
| 8 | 53205-3506041 | Трубка | |
| 9 | 53205-3506050 | Трубка | |
| 10 | 53205-3506101 | Трубка | |
| 10 | 5320-1602034 | Пружина оттяжная педали сцепления | |
| 12 | 5320-1602074 | Уплотнитель | |
| 13 | 5320-1602076 | Кронштейн бачка | |
| 14 | 6460-1602532 | Штуцер | |
| 15 | 6460-1609613 | Штуцер | |
| 16 | 5320-1602563 | Хомут крепления бачка | |
| 17 | 5320-1602601 | Скоба шланга привода управления сцеплением | |
| 18 | 5320-1602603 | Штуцер соединительный | |
| 19 | 6460-1602601 | Скоба шланга привода управления сцеплением {а} | |
| 19 | 53205-1602098 | Пружина | |
| 20 | 53205-1602146 | Кронштейн крепления шланга {а} | |
| 20 | 53205-1602095 | Серьга | |
| 21 | 864210 | Кольцо уплотнительное | |
| 22 | 53205-1602085 | Стержень натяжной | |
| 23 | 1/26467/01 | Шайба плоская 8х20х2 | |
| 24 | 1/61008/11 | Гайка М8х1,25-6Н | |
| 25 | 5320-1602510-10 | Главный цилиндр управления сцеплением в сборе | |
| 26 | 53205-1602010 | Педаль сцепления в сборе | |
| 27 | 5320-1602568 | Толкатель поршня в сборе | |
| 28 | 5320-1602543 | Чехол защитный главного цилиндра | |
| 29 | 5320-1602513-10 | Главный цилиндр управления сцеплением | |
| 30 | 862810 | Кольцо упорное | |
| 31 | 5320-1602575 | Шланг гибкий | |
| 32 | 5320-1602579 | Шайба стопорная | |
| 33 | 2101-1602552 | Штуцер гибкого шланга | |
| 35 | 5320-1602515 | Поршень главного цилиндра управления сцеплением | |
| 36 | 5320-1602517 | Манжета поршня главного цилиндра управления сцеплением | |
| 37 | 5320-1602518 | Пружина главного цилиндра управления сцеплением в сборе | |
| 38 | 5320-1602531 | Прокладка пробки главного цилиндра управления сцеплением | |
| 39 | 5320-1602529 | Пробка главного цилиндра управления сцепением | |
| 44 | 53205-1602063 | Кронштейн оси педали сцепления (сварка) | |
| 46 | 53205-1602015 | Педаль сцепления | |
| 47 | 5320-1602016 | Ступица педали сцепления | |
| 48 | 5320-1602021 | Рычаг толкателя педали сцепления | |
| 49 | 5320-1602072 | Втулка оси педали сцепления | |
| 50 | 53205-1602030 | Палец пружины | |
| 51 | 1/05170/77 | Шайба 12 пружинная | |
| 52 | 1/61015/11 | Гайка М12х1,25-6Н | |
| 53 | 5320-1602042 | Площадка педали сцепления | |
| 54 | 1/05357/00 | Заклепка площадки педали сцепления | |
| 55 | 5320-1602055 | Ось педали сцепления | |
| 56 | 1/07350/01 | Шплинт 4,7х50 | |
| 57 | 6460-1602073-10 | Кронштейн регулировочного болта | |
| 58 | 5320-1602048 | Накладка площадки педали сцепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
