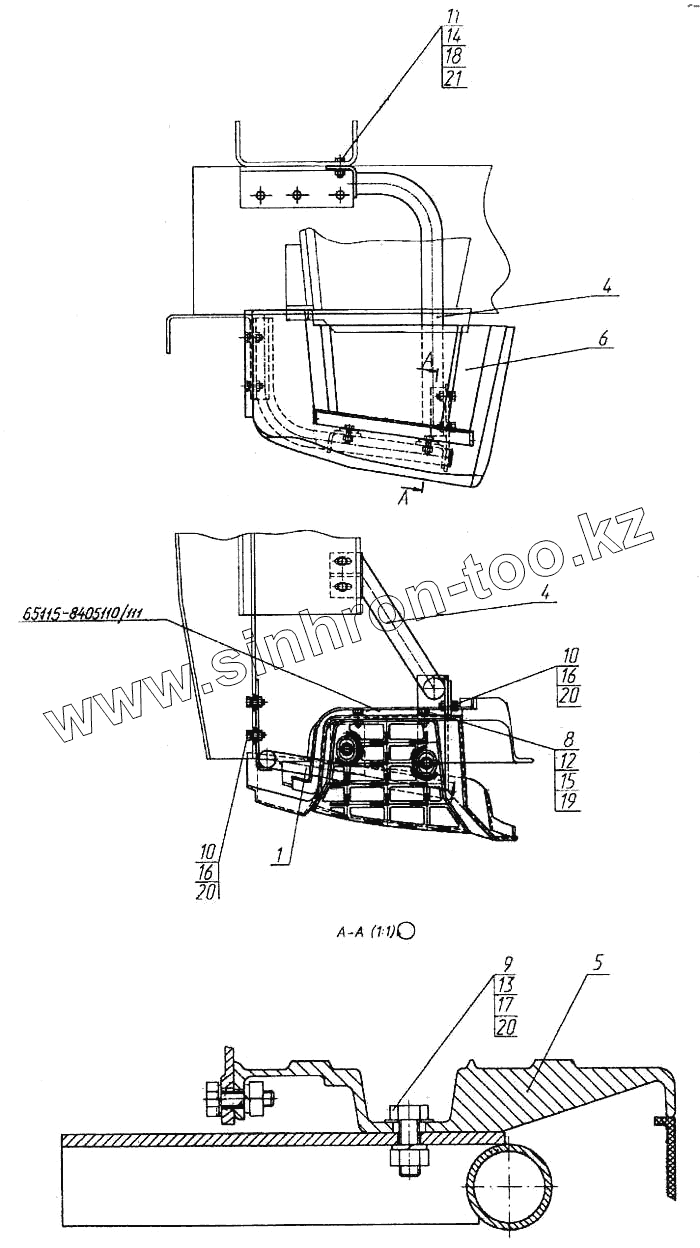

Каталог запасных частей к технике: Камский автозавод 6520. Установка нижней подножки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
65115-8405110
65115-8405111
1
1
4
4
4
5
5
6
6
8
9
10
10
11
12
14
15
16
16
17
18
19
20
20
20
21
Позиция на иллюстрации Заводской номер детали Название детали
65115-8405110 65115-8405110 Щиток подножки правый в сборе
65115-8405111 65115-8405111 Щиток подножки левый в сборе
1 65115-8405031 Передняя опора левая нижней подножки в сборе
1 65115-8405030 Передняя опора правая нижней подножки в сборе
4 6520-8405321 Опора подножки задняя левая в сборе
4 6520-8405320 Опора подножки задняя правая в сборе
5 65115-8405016 Подножка нижняя правая
5 65115-8405017 Подножка нижняя левая
6 65115-8405115 Щиток нижней подножки левый
6 65115-8405114 Щиток нижней подножки правый
8 1/60434/21 Болт М8-6gх20
9 1/59707/21 Болт М10х1,25-6gх25
10 870012 Болт М10х1,25-6gх30
11 1/55405/21 Болт М12х1,25-6gх35
12 1/58962/11 Гайка ЕМ6-6Н
14 1/61015/11 Гайка М12х1,25-6Н
15 1/05196/01 Шайба плоская 8х17
16 1/26386/01 Шайба плоская 10,6х18х2
17 870633 Шайба плоская 11х24х1,2
18 1/26469/01 Шайба плоская 12,6х28х3
19 1/05166/73 Шайба 8 пружинная
20 1/05168/73 Шайба 10 пружинная
21 1/05170/73 Шайба 12 пружинная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
