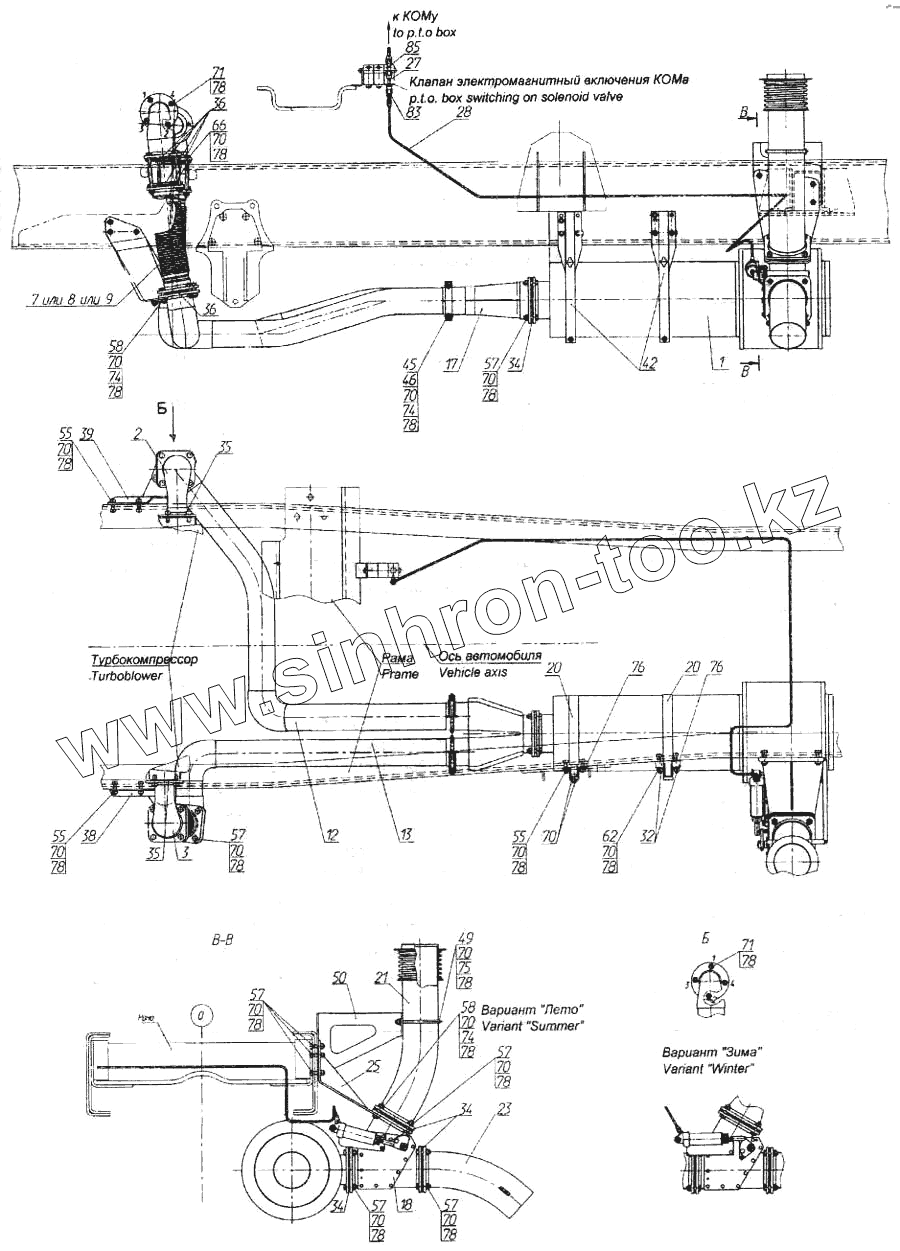

Каталог запасных частей к технике: Камский автозавод 6520. Система выпуска газа
1
2
3
7
8
9
12
13
17
18
20
20
21
23
25
27
28
32
34
34
34
35
35
36
36
38
39
42
45
46
49
50
55
55
55
57
57
57
57
57
57
58
58
62
66
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
70
71
71
74
74
74
75
76
76
78
78
78
78
78
78
78
78
78
78
78
78
78
78
78
78
78
83
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6520-1201010 | Глушитель выпуска | |
| 2 | 54115-1203010-10 | Патрубок приемный (сварка) | |
| 3 | 54115-1203010-50 | Патрубок приемный | |
| 7 | 54115-1203012-01 | Металлорукав | |
| 8 | 54115-1203012-02 | Металлорукав | |
| 9 | 54115-1203012-03 | Металлорукав | |
| 12 | 6520-1203013 | Труба правая | |
| 13 | 6520-1203014 | Труба левая | |
| 17 | 6520-1203035 | Тройник | |
| 18 | 6540-1203035-01 | Коробка переключения газов | |
| 20 | 54115-1203047 | Хомут | |
| 21 | 6522-1203048-10 | Труба обогрева платформы | |
| 23 | 6522-1203090 | Труба выпускная | |
| 25 | 6522-1203183 | Кронштейн | |
| 27 | 65115-1203201 | Трубка | |
| 28 | 6522-1203202 | Трубка | |
| 32 | 43118-1101119 | Проставка | |
| 34 | 54115-1203020 | Прокладка | |
| 35 | 53215-1203023 | Прокладка | |
| 36 | 54115-1203023 | Прокладка | |
| 38 | 54115-1203030-50 | Кронштейн левой трубы | |
| 39 | 54115-1203031-40 | Кронштейн правой трубы | |
| 42 | 54115-1203041 | Кронштейн | |
| 45 | 54115-1203060 | Хомут | |
| 46 | 54115-1203061 | Стремянка | |
| 49 | 6540-1203065 | Стремянка | |
| 50 | 6522-1203069 | Кронштейн | |
| 55 | 1/59707/21 | Болт М10х1,25-6gх25 | |
| 57 | 1/13070/21 | Болт М10х1,25-6gх40 | |
| 58 | 1/12347/21 | Болт М10х1,25-6gх45 | |
| 62 | 1/12880/21 | Болт М10х1,25-6gх60 | |
| 66 | 1/59724/31 | Болт М10х1,25-6gх130 | |
| 70 | 1/21647/11 | Гайка М10х1,25-6Н | |
| 71 | 1/21647/40 | Гайка М10х1,25-6Н | |
| 74 | 1/26386/01 | Шайба плоская 10,6х18х2 | |
| 75 | 1/26486/01 | Шайба плоская 10х25 | |
| 76 | 1/26443/01 | Шайба плоская 10х35х3 | |
| 78 | 1/05168/77 | Шайба 10 пружинная | |
| 83 | 864866 | Штуцер фланцевый проходной | |
| 85 | 864892 | Тройник ввертной симметричный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
