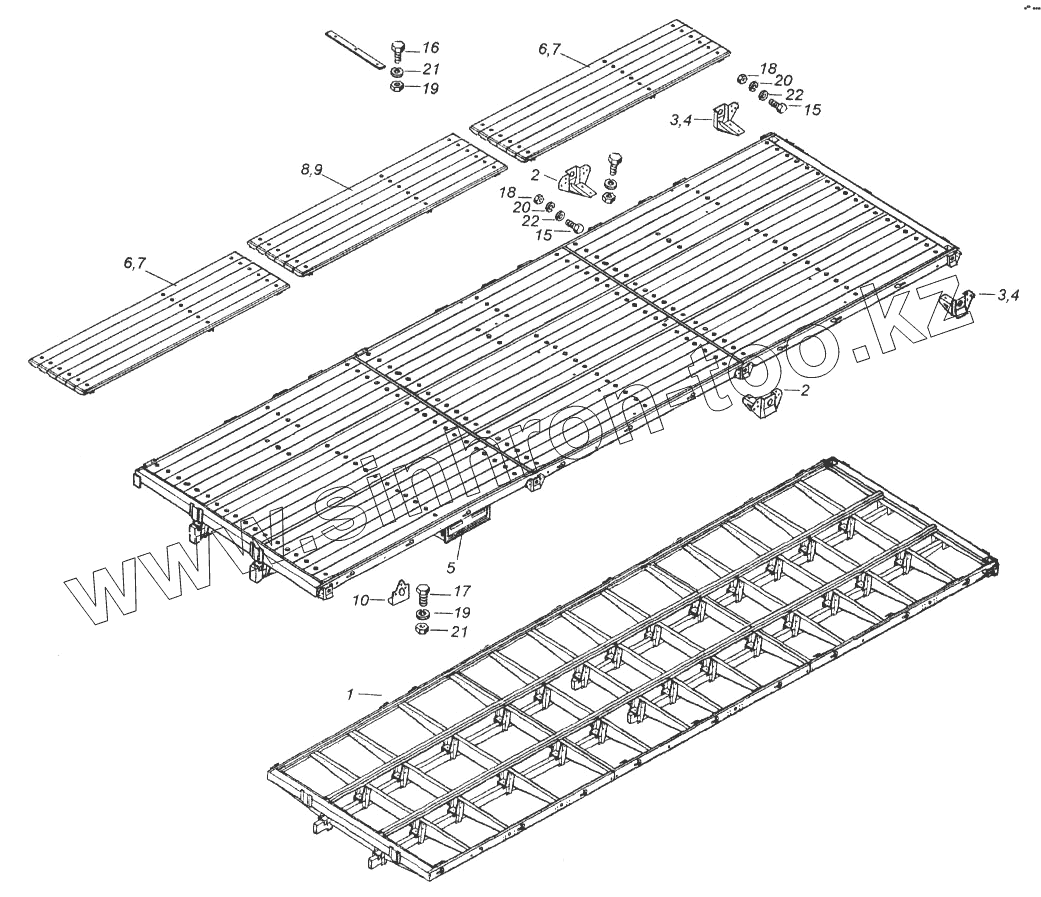

Каталог запасных частей к технике: Камский автозавод 65116. Основание платформы

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

6

6

7

7

8

9

10

15

15

16

17

18

18

19

19

20

20

21

21

22

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	65117-8501016-70		Каркас основания платформы
2	53215-8502022-70		Упор средней стойки
3	53215-8502030-70		Упор передней правой стойки
4	53215-8502031-70		Упор передней левой стойки
5	53215-8507010-70		Ящик платформы
6	65117-8522030-70		Щит пола №1 средний
7	65117-8522031-70		Щит пола №1 крайний
8	65117-8522040-70		Щит пола №2 средний
9	65117-8522041-70		Щит пола №2 крайний
10	65117-8521114-70		Угольник фиксирующий верхний
15	1/60434/21		Болт М8-6gх20
16	1/59707/31		Болт М10х1,25-6gх25
17	1/59716/21		Болт М10х1,25-6gх90
18	1/61008/11		Гайка М8х1,25-6Н
19	1/21647/11		Гайка М10х1,25-6Н
20	1/05166/77		Шайба 8 пружинная
21	1/05168/77		Шайба 10 пружинная
22	1/26427/01		Шайба плоская 8,45х12х1

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
