Каталог запасных частей к технике: Камский автозавод 65115, 65116 (Евро-4). 5320-2509010 Механизм блокировки

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано 4308 (2004) 4308 (2008) 4308 (Евро 3) (2013) 4308 (Евро 4) (2012) 4308-C4 (2019) 4308-C4 (2019) 4308-H3 (2019) 4308-R4 (2019) 4310 4310 43101 43114 43118 (2002) 43118 (Евро 4) (2012) 43253 (Часть-1) (2011) 43253 (Часть-2) (2011) 43253, 43255 (Евро-4) (2012) 43255 (Евро-2) (2012) 43255 (Евро-3) (2012) 4326 (2001) 4326 (2003г) 43261 (Евро-1, 2) (2007) 4350 (4х4) (2004) 43501 (4х4) (2007) 43502 (Евро 4) (2013) 45141 (2009) 45142 (2009) 45143 (2009) 5308 (Евро 3) (2012) 5308 (Евро 4) (2013) 5315 5320 53212 53228, 65111 (2004) 53229 (Евро 2) (2010) 5350 (6х6) (2004) 53501 (6х6) (2007) 53504 (6х6) (2007) 5360 53605 (Евро-4) (2013) 5410 54112 5460 5460 (2005) 5490 (2016) 55102 5511 (2003) 6350 (8х8) (2004) 63501 (8х8) (2007) 6450 (8х8) (2007) 6460 6460 (Евро 3, 4) (2013) 6460 (Евро 4) (2013) 65111 (2008) 65111 (Евро 4) (2012) 65115 (2001) 65115 (2009) 65115 (Евро-3) (2013) 65115, 65116 (Евро-4) (2010) 65116 (2006) 6520 6520 (Euro-2, 3) (2009) 6520 (Euro-4) (2012) 6520 (Euro-4) (2016) 65201 (2007) 65201 Евро 2-3 (2016) 6522 (2005) 6522 (Euro-2, 3) (2009) 6522 (Евро-4) (2016) 65226 (2009) 65226 (2013) 6540 KNORR-BREMSE применяемых на технике Камского автозавода Общий (5320, 53212, 5410, 54112, 5511, 55102) Самосв. установка 6520 (2011)

Схема > Не выбрано 65115-0001863-30 Автомобильное шасси КАМАЗ-65115 (ЕВРО-4). Комплектовочная ведомость. 65116-0000863-30 Автомобиль КАМАЗ-65116 (EBPO-4). Комплектовочная ведомость. 53205-5000006-30 Установка кабины с оперением 54105-5000006-30 Установка кабины с оперением 54115-5000003 Переднее крепление и механизм уравновешивания кабины 53205-5000012-30 Кабина 54105-5000012-30 Кабина со спальным местом 43114-5000014-43 Кабина с дверями окрашенная 43114-5000014-44 Кабина с дверями окрашенная 54115-5000075 Установка ремней безопасности 65115-5000079 Установка механизма опрокидывания кабины 54115-5000120 Установка сидений 65115-5001006 Установка задней подвески кабины 5320-5001010 Кронштейн переднего крепления кабины верхний 5320-5001080 Рессора кабины 43114-5002051-10 Установка ограничителя кабины 43114-5003014 Гидроцилиндр МОК в сб. 4310-5003014 Цилиндр опрокидывающего механизма кабины 4310-5003010 Гидроцилиндр 4310-5003038 Поршень 6520-5205001 Установка стеклоочистителя 6520-5208004 Установка омывателя 4308-5300023 Установка панели приборов 5320-5301047 Панель передка боковая съемная левая 6522-5325160 Установка поручней панели приборов 53229-5614200 Установка шумоизоляционного экрана 54115-5614200-10 Установка шумоизоляционного экрана двигателя 53205-5713008 Установка вентиляционного люка крыши 53205-6100005 Установка стекол и арматуры двери левой 53205-6100014 Дверь правая 53205-6100015 Дверь левая 5320-6103051-01 Стекло форточки двери 53205-6103210 Стекло двери опускное 53205-6104011 Стеклоподъемник двери 53205-6104030 Механизм стеклоподъемника двери 5320-6104060 Ручка стеклоподъемника 5320-6105020-10 Замок двери правый 5320-6105035-10 Фиксатор замка левый 5320-6105080 Привод замка двери правый в сборе 5320-6105150 Ручка двери наружная 5320-6106083 Ограничитель двери 54115-6800900 Схема подключения сидения водителя к пневмосистеме 53205-6830010 Сиденье пассажирское с ящиком 65115-8100005-70 Установка системы отопления кабины 5320-8102030 Сопло обдува ветрового стекла 5320-8105160-01 Кран отопления 4308-8109020 Привод управления отоплением 5320-8118027 Улитка вентилятора с распределителем левая 5320-8101257 Распределитель горячего воздуха левый 5320-8101261 Распределитель горячего воздуха 5320-8118069 Колесо рабочее с электродвигателем 43118-8106001-16 Установка подогревателя 15ТСГ 65115-8106002-50 Установка газового оборудования и газопровода подогревателя 15 ТСГ 5460-8201002 Установка зеркал заднего вида 5320-8204011-10 Козырек противосолнечный с обивкой левый\правый 53205-8213005 Установка надоконной полки и противосолнечных козырьков 5320-8400012 Установка оперения кабины 5410-8400012 Установка оперения кабины 53205-8401010 Панель облицовочная 65115-8404002 Установка задних крыльев 65115-8404003 Установка настила рамы 5320-8406010-01 Замок панели 5320-8406100 Личинка замка панели 5320-8407011 Петля облицовочной панели левая 65115-8415011 Обтекатель 65117-8410003-60 Установка боковой защиты 65115-1000294 Агрегат силовой 820.60-260, укомплектованный для установки на автомобиль 65115-1001000 Установка кронштейнов силового агрегата 53229-1001005-10 Установка силового агрегата 53229-1001015 Кронштейн передней опоры 5320-1001062-10 Башмак задней опоры силового агрегата 820.60-1000300 Агрегат силовой КАМАЗ 820.60-260 820.60-1000400 Двигатель с оборудованием 7406.1002003 Установка картера агрегатов 7406.1002320 Картер агрегатов 7406.1029115 Шестерня ведущая 7406.1029125 Ось ведущей шестерни 820.52-1002004 Установка картера маховика 820.52-1002310 Картер маховика 740.37-1029170 Корпус манжеты 820.01-1002010 Блок цилиндров в сборе 740.21-1002011 Блок цилиндров 740.1002080 Заглушка водяной полости 740.1003035 Втулка с кольцами 820.52-1003000 Установка головок цилиндра и механизма газораспределения 820.52-1003005 Головка цилиндра 820.52-1003010 Головка цилиндра с клапанами и стойкой коромысел 820.52-1003014 Головка цилиндра со втулками 740.21-1006010 Распределительный вал 7482.1006036 Корпус подшипника распределительного вала с втулкой 7406.1007091 Стойка коромысел 7406.1007140 Коромысло клапана 820.52-1004010-40 Поршень с шатуном и кольцами 740.1004045 Шатун 7405.1004120 Установка форсунки охлаждения поршня 7405.1004066 Клапан форсунки охлаждения поршня 820.52-1005007 Установка коленчатого вала 820.52-1005008 Коленчатый вал 7406.1005031 Шестерня коленчатого вала 740.21-1005059-10 Установка гасителя крутильных колебаний и полумуфты отбора мощности 740.62-1005060 Установка шкива коленчатого вала 740.60-1005100-20 Установка маховика 740.60-1005115-30 Маховик 740.60-1005116-20 Маховик 740.62-1005200 Установка привода отбора мощности переднего 740.62-1005500 Привод агрегатов 820.01-1002260 Крышка блока цилиндров передняя 7406.1005250 Корпус подшипника 740.62-1005535 Вал отбора мощности 820.60-1008000 Установка газопровода 7406.1009001-02 Установка картера масляного 740.11-1011001 Установка масляного насоса 740.11-1011005 Насос масляный с маслозаборником 740.11-1011010 Насос масляный с шестерней 740.11-1011014-02 Насос масляный 740.11-1011016-01 Крышка с клапаном 740.11-1011019-01 Крышка масляного насоса 740.1011018-50 Корпус насоса 7406.1012001-30 Установка фильтра и теплообменника 740.20-1012006 Фильтр масляный с теплообменником 740.11-1013200-10 Теплообменник масляный 740.60-1013200 Теплообменник масляный 740.20-1013210 Сердцевина 740.50-1014100 Установка системы вентиляции 5297-1108002-20 Установка педали электронного управления подачей топлива 65115-1109001-10 Установка воздушного фильтра 65115-1109003-40 Установка воздухозаборника 65115-1109005-75 Воздухозаборник с кронштейном 65115-1109400-20 Воздухозаборник 65116-1109001-80 Установка воздушного фильтра 65116-1109003-30 Установка воздухозаборника 65116-1109400 Воздухозаборник с уплотнителем 65116-1109405 Воздухозаборник 740.30-1111045 Корпус заднего подшипника 820.52-1121010 Шестерня, ведомая привода ТНВД 820.60-1115000 Установка системы впуска 820.60-1118000 Установка турбокомпрессора 820.52-1148000-10 Установка узла заслонки 6520-1109048-30 Установка тройника 6520-1109049 Тройник 65116-1109048-20 Установка тройника 65115-1170000 Установка системы охлаждения наддувочного воздуха 65116-1200003-90 Установка системы выпуска 65115-1300023-20 Установка радиатора 7406.1303002 Установка водяных труб 740.11-1303005 Установка корпуса водяных каналов 740.11-1303010 Корпус водяных каналов 7406.1307005 Установка водяного насоса 740.50-1307010 Водяной насос 740.65-1307500 Установка привода агрегатов переднего 740.62-1308005-10 Установка вентилятора с вязкостной муфтой 820.52-1311005 Установка расширительного бачка 5320-1311010-30 Бачок расширительный 5320-1311060 Пробка расширительного бачка 5320-1311086-30 Скоба верхняя 65115-1580004-12 Установка шумоизоляционного экрана нижнего КП 65117-1600006 Установка педали и привода выключения сцепления 5460-1602008 Педаль сцепления с кронштейном и главным цилиндром 6460-1602010 Педаль сцепления 5320-1602510-10 Главный цилиндр управления сцеплением 5320-1602560 Бачок главного цилиндра привода сцепления 5320-1602568 Толкатель поршня главного цилиндра 21.1600010 Сцепление 65117-1609010 Установка пневмогидравлического усилителя 65117-1609010-10 Установка пневмогидравлического усилителя 154.1700005-10 Установка коробки передач 154.1700051-20 Коробка передач с делителем, управлением и деталями сцепления 154.1700150 Коробка передач 154.1701010 Картер коробки передач 154.1701025 Вал первичный коробки передач 154.1701026 Вал первичный коробки передач с зубчатой муфтой и втулкой 154.1701027 Вал первичный коробки передач с зубчатой муфтой 14.1701039 Крышка подшипника первичного вала 154.1701070 Крышка заднего подшипника промежуточного вала 154.1701047 Вал промежуточный 154.1701100 Вал вторичный 154.1701201 Крышка заднего подшипника вторичного вала 14.1702010 Механизм переключения передач 14.1702013 Крышка коробки передач верхняя 14.1702026 Вилка переключения 2-ой и 3-ей передач 14.1702031 Вилка переключения 4-ой и 5-ой передач 154.1703005-20 Привод управления механизмом переключения передач 154.1703204-20 Опора рычага переключения передач 142.1703362 Серьга со втулкой 154.1703520 Тяга реактивная в сборе 154.1770010-20 Делитель передач с управлением 154.1770030 Картер делителя передач с втулками 154.1770040 Вал первичный делителя передач 154.1770210 Вал промежуточный делителя передач 15.1771010 Механизм переключения делителя передач 15.1771050 Поршень с манжетами 15.1771110 Валик вилки мезанизма переключения с рычагом 15.1772010 Воздухораспределитель механизма переключения 15.1772100 Редукционный клапан управления механизмом переключения 154.1772005 Установка пневмопривода управлением переключения передач 53215-2200001-10 Установка карданных валов 53205-2201011-10 Вал карданный заднего моста 53205-2201017-10 Вал карданный с шарниром 53205-2201020 Шарнир приварной 53205-2201050 Вилка скользящая с шарниром 53205-2201026-10 Крестовина карданного вала 53215-2205011-10 Вал карданный среднего моста 53215-2205017-10 Вал карданный с шарниром 53205-2205020 Шарнир приварной 53205-2205026-10 Крестовина карданного вала 53205-2205050 Вилка скользящая с шарниром 65115-2400025-10 Мост задний 65115-2401007 Картер заднего моста с механизмом блокировки 43081-2401114 Сапун 53205-2402011-10 Передача главная заднего моста 53205-2402015 Картер редуктора заднего моста 53205-2402021 Вал ведущий заднего моста 5320-2402048 Стакан подшипников 54115-2402050 Крышка стакана подшипников 5320-2402064-10 Шестерня ведомая коническая 53205-2402076 Крышка подшипника 5320-2402108 Стакан подшипников 53229-2403011-10 Дифференциал заднего моста 53212-2403054 Сателлит дифференциала заднего моста с втулкой 55102-2409016 Вилка блокировки 65115-2500025-10 Мост средний 53205-2502011-10 Передача главная среднего моста 5320-2502012 Шестерня ведущая коническая 54115-2502208 Крышка подшипника 53205-2506010 Дифференциал межосевой 54115-2506026 Крышка подшипника 53212-2506054 Сателлит межосевого дифференциала с втулкой 5320-2509010 Механизм блокировки 65117-2511021 Привод блокировки межосевого и межколесного дифференциалов 65115-2700010-10 Установка подрамника и сцепных устройств 65116-2700001 Установка седельного устройства 5410-2702010-01 Седельное устройство 65115-2800010-11 Рама 55111-2801300 Подрамник 53215-2803003-10 Установка переднего буфера 53205-2806115 Вилка буксирная с пружиной 65111-2804003 Установка заднего буфера 5410-2806040 Установка буксирной проушины 65115-2900001-10 Установка передней подвески 5511-2900002 Установка задней подвески 65115-2902012-15 Рессора передняя 65115-2902012-20 Рессора передняя 5322-2912012 Рессора задняя 65115-2918050 Кронштейн балансира с осью и со стяжкой 65115-2918052 Кронштейн балансира с осью 55111-2918068 Башмак рессоры с втулками и чашкой 55111-2918070 Башмак рессоры с втулками 630-2919012-11 Штанга реактивная 630-2919012-12 Штанга реактивная 5320-2919080 Штанги реактивные с кронштейном и рычагами 5320-2919088-30 Кронштейн верхних реактивных штанг 65115-3000012-13 Ось передняя с тормозами 65116-3000012-13 Ось передняя с тормозами 65115-3000015 Ось передняя 53205-3001012-10 Кулак поворотный 65115-3101002-50 Установка передних дисковых колес 65116-3101702 Установка передних стальных колес 65115-3101003-50 Установка сдвоенных дисковых колес 65116-3101703 Установка сдвоенных стальных колёс 65115-3101011-50 Колесо 7,5-20 с шиной 65116-3101011 Колесо 8,25x22,5 стальное с шиной 65115-3103010 Ступица переднего колеса с барабаном тормоза 65115-3104010-20 Ступица заднего колеса с барабаном тормоза 53229-3105010 Держатель запасного колеса 4310-3400012 Установка рулевого механизма 4310-3400020 Механизм рулевой 4310-3401010 Картер механизма рулевого управления 4310-3401063 Вал сошки с крышкой 4310-3401710 Редуктор угловой механизма рулевого управления 4310-3401716 Корпус углового редуктора механизма рулевого управления 4310-3401720 Крышка корпуса с манжетами 4310-3401736 Шестерня ведущая углового редуктора с корпусом 4310-3401750 Шестерня ведомая углового редуктора 53205-3414010 Тяга сошки 65117-3400014 Установка рулевой колонки 53205-3444006 Рулевая колонка с карданным валом 53205-3422010-10 Вал карданный рулевого управления 53205-3422012 Шарнир карданный 53205-3422014 Шарнир с втулкой 53205-3422122 Уплотнитель с втулкой 53205-3444009-30 Рулевая колонка 53205-3444014 Корпус колонки с кронштейном рулевого управления 53205-3400018-10 Установка трубопроводов 740.30-3407006 Установка насоса рулевого усилителя 4310-3407200-01 Насос рулевого усилителя 4310-3407200-02 Насос рулевого усилителя 4310-3407201-02 Насос гидроусилителя руля 4310-3407212 Крышка насоса рулевого усилителя 53212-3407270 Клапан перепускной насоса гидроусилителя рулевого управления 4310-3407338-10 Фильтр насоса гидроусилителя руля 5297-3414052 Тяга рулевого трапеции 6520-3414055 Наконечник тяги 53205-3500006-75 Установка пневмотормозов 65115-3500006-43 Установка пневмотормозов 43114-3500011-17 Установка осушителя 53229-3500013-37 Установка воздушных ресиверов 4308-3500014 Установка двухсекционного тормозного крана 65115-3514108 Кран тормозной двухсекционный с педалью 5320-3500015-04 Установка четырехконтурного защитного клапана 5320-3500015-10 Установка четырехконтурного защитного клапана 53205-3515400-10 Клапан защитный четырехконтурный 5320-3500018-04 Установка ускорительного клапана 5320-3500018-10 Установка ускорительного клапана 5410-3500022-04 Установка клапана управления тормозами прицепа 5410-3500022-10 Установка клапана управления тормозами прицепа 54112-3500033 Установка регулятора тормозных сил 54112-3500033-04 Установка регулятора тормозных сил 5320-3500062-04 Установка двухмагистрального клапана 5320-3500062-10 Установка двухмагистрального клапана 43118-3506180 Установка охладителя 16-3515310 Клапан контрольного вывода 16-3515510 Кран экстренного растормаживайия 65111-3500037-42 Установка кабелей АБС 65115-3500037-91 Установка кабелей АБС 53205-3500042-41 Установка модуляторов АБС 53205-3506042-41 Установка пневмоуправления системой АБС 53229-3501011-22 Тормоз передний левый 5320-3502012-10 Суппорт переднего тормоза 6540-3502011-22 Тормоз задний левый 5320-3502012-10 Суппорт заднего тормоза 53229-3501090-40 Колодка тормоза с накладками 5511-3502121-10 Кронштейн тормозной камеры и разжимного кулака 53229-3502237 Рычаг регулировочный заднего тормоза 6460-3506500 Установка пневмовыводов к полуприцепу 7406.3509003 Установка компрессора 7406.3509003-11 Установка компрессора 740.30-3509004 Установка компрессора 53205-3509015-20 Компрессор 53205-3509018 Картер компрессора 53205-3509039-20 Головка цилиндра с крышкой 53205-3509088 Крышка задняя в сборе 53205-3509154 Поршень в сборе 661-3519210 Камера тормозная тип 24 53205-3500070-03 Тормоз вспомогательный и его привод 6460-3570014-10 Корпус вспомогательного тормоза с заслонкой 53205-3570205 Пневмоцилиндр вспомогательного тормоза 53205-3570210 Цилиндр пневматический ф35х65 100-3570210 Цилиндр управления заслонкой в сборе 65115-3700012-34 Электрооборудование. Расположение на автомобиле 65116-3700001-22 Электрооборудование. Расположение на автомобиле 820.52-3700005-10 Установка системы зажигания 820.52-3700700 Катушка зажигания в сборе 740.60-3701001-30 Установка генератора 65116-3703001 Установка аккумуляторных батарей 740.60-3708005 Установка стартера и фиксатора 3215-3709002 Установка подрулевого переключателя 65115-3710001-34 Установка выключателей 65116-3710001-22 Установка выключателей 65228-3710002 Установка выключателя коробки отбора мощности 4308-3710004-30 Установка выключателя аккумуляторной батареи 53229-3711001 Установка фар и передних указателей поворота 53205-3714001-10 Установка плафонов 54105-3714002-24 Установка плафона освещения спального места 53205-3714003 Установка плафона освещения вещевого ящика 5320-3715001 Установка подкапотной лампы 55111-3716002-69 Установка задних фонарей 65116-3716002 Установка задних фонарей 54112-3716006 Установка фонаря заднего хода 54112-3716007 Установка фонаря заднего противотуманного 53215-3718001-85 Установка электромеханического корректора 5320-3721001-10 Установка звуковых электрических сигналов 4308-3722001-30 Установка предохранителей 53602-3722002 Установка блока предохранителей 43114-3723003-70 Установка розеток прицепа 6460-3723003 Установка розеток прицепа 53205-3723005 Установка розетки переносной лампы 820.73-3724010 Установка жгута проводов 820.60-3724020 Установка термопар 53215-3726001 Установка бокового повторителя указателя поворота 5410-3727002 Установка прожектора освещения сцепного устройства 54115-3731001-20 Установка боковых габаритных фонарей на переднем крыле 5320-3737001-01 Установка малогабаритного выключателя массы 53205-3738001 Установка фонарей автопоезда 5425-3738002 Установка габаритных фонарей 43118-3741001-30 Установка электрооборудования газового подогревателя 65228-3741012 Установка электрооборудования подогревателя на кабине 43118-3741013-30 Установка электрооборудования подогревателя на шасси 65115-3741008 Установка оборудования обогрева зеркал 4308-3747001-50 Установка реле 53215-3759001 Установка преобразователя напряжения 65115-3803001 Установка контрольных ламп 4308-3805001-42 Установка щитка приборов 4308-3805010-42 Щиток приборов 53205-3830002 Установка датчиков аварийного давления воздуха 4308-3830005 Установка датчиков указателя давления воздуха 65201-3859001-40 Установка электрооборудования АБС 65115-4000010-82 Система управления двигателем. Расположение на автомобиле 65115-4000100-82 Система управления двигателем. Расположение на панели приборов 65115-4070004-23 Установка проводов на кабине 6520-4012002 Установка реле 65115-4012001 Установка предохранителей 65115-4000200-82 Система управления двигателем. Расположение на кабине 4308-4011037 Установка датчика педали сцепления 820.52-4400005-10 Установка газового оборудования 820.53-4415230 Установка газового коллектора правого 820.53-4415231 Установка газового коллектора левого 820.53-4411010-01 Фильтр очистки газа 65115-4400005-30 Установка газового оборудования 65115-4404100-30 Установка редуктора высокого давления и электромагнитного клапана 65115-4404100-40 Установка редуктора высокого давления и электромагнитного клапана 65115-4400006 Установка кожуха защитного

1

2

3

4

5

6

7

8

9

10

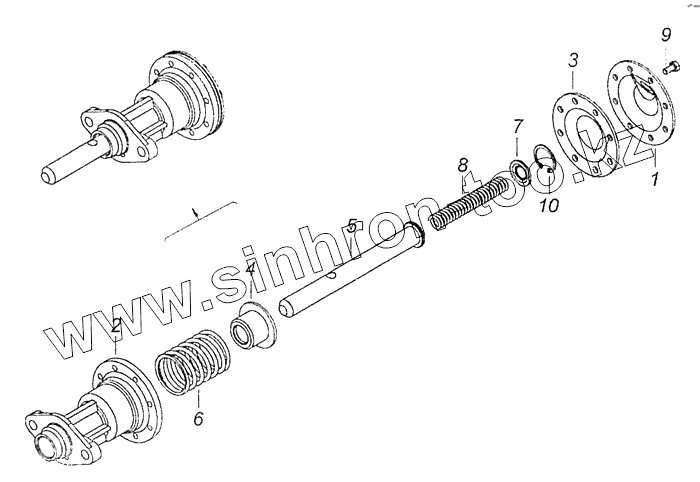

Позиция на иллюстрации	Заводской номер детали		Название детали
1	5320-2509024		Крышка корпуса механизма блокировки (сварка)
2	5320-2509015		Корпус механизма блокировки
3	5320-2509017		Диафрагма механизма блокировки межосевого дифференциала
4	5320-2509019		Стакан механизма блокировки
5	5320-2509020		Стержень механизма блокировки
6	5320-2509023		Пружина возвратная
7	5320-2509025		Крышка стакана механизма блокировки
8	5320-2509065		Пружина нажимная
9	1/09020/21		Болт М6-6gх12
10	862810		Кольцо упорное
